适配3D打印工艺的万向流体铰链结构

这款铰链结构的设计初衷，是面向小批量定制化流体管路连接场景，解决传统铰接接头无法兼顾角度调节与流体导通的痛点，尤其适配没有传统注塑、机加工批量生产条件，仅依靠熔融沉积、光固化等3D打印工艺制作功能样件或小批量功能件的使用需求。在实际应用场景中，这类铰链可用于小型实验设备的可调流体管路、定制化气动执行机构的铰接导通部位、创客类模块化气动装置的活动连接节点，不需要额外搭配铰接接头与流体管路，直接通过自身结构同时实现转动连接与介质输送功能，减少装配环节的密封点数量，降低定制场景下的管路泄漏风险。

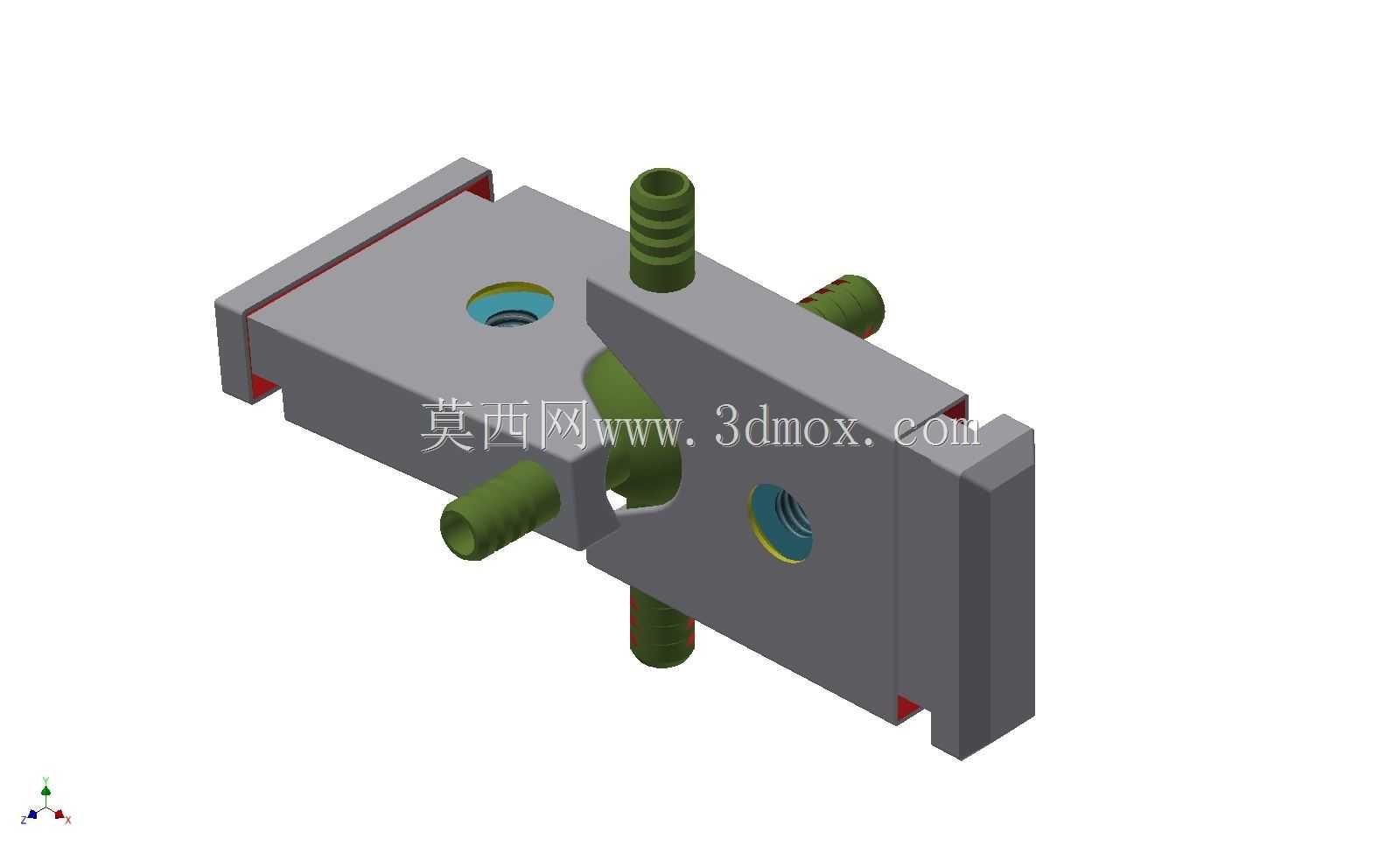

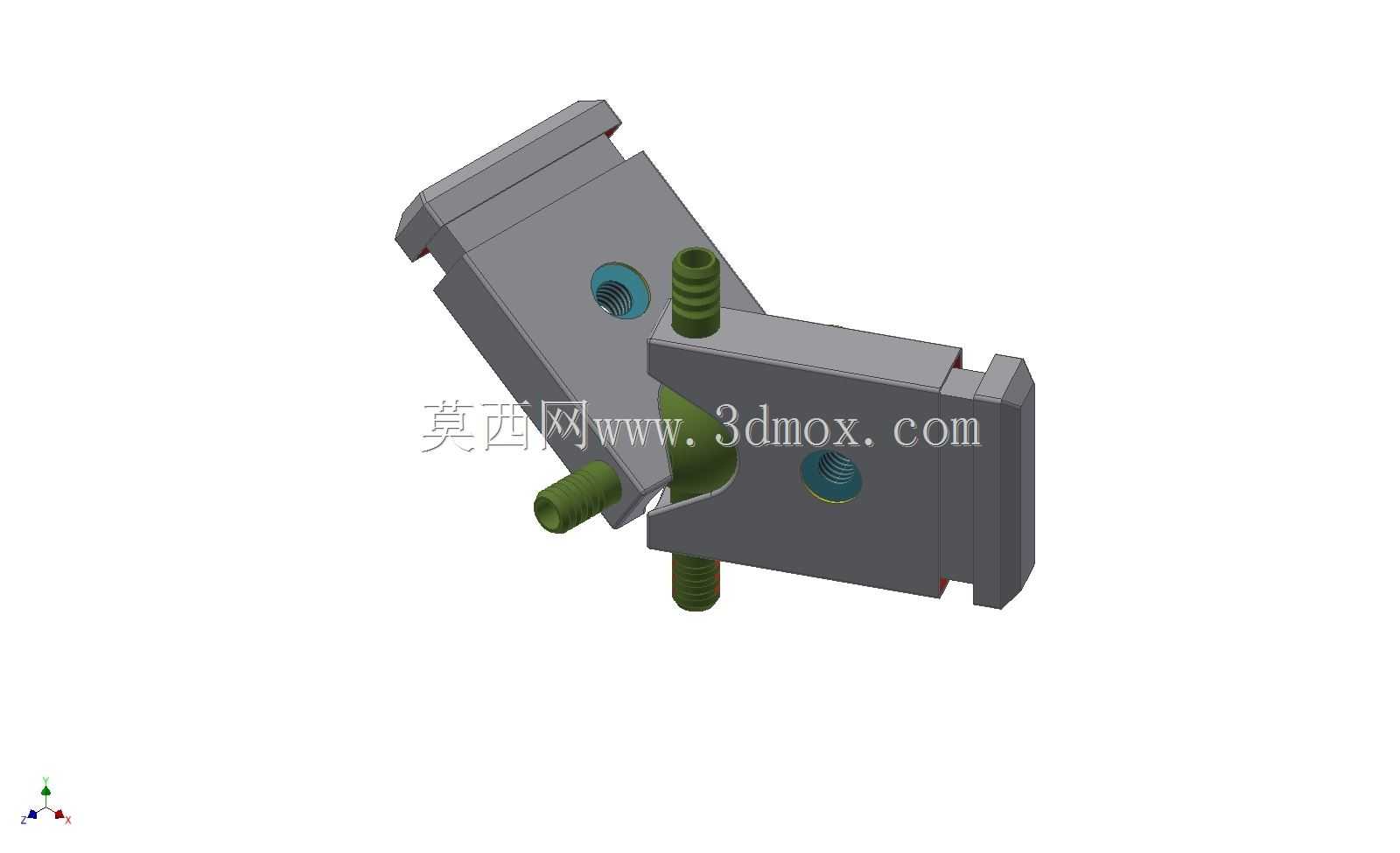

从功能特性来看，该结构打破了常规注塑铰链的设计规则，没有遵循传统注塑件要求的等壁厚设计，也没有刻意规避常规注塑忌讳的厚截面、无咬边、负拔模角度等结构，因为3D打印工艺是逐层堆叠成型，不存在开模拔模、熔体填充流动的工艺限制，设计时完全围绕功能需求排布结构：球形铰链销作为核心转动部件，承担两个安装基体之间的角度调节功能，可实现一定范围内的多自由度偏转，满足安装后管路角度微调的需求；两个安装基体上预留了卡扣式咬边结构与嵌入式螺母安装位，既可以通过卡扣直接卡接在对应安装面板的预设卡槽内实现快装，也可以嵌入标准螺母通过螺钉实现刚性压紧连接，适配不同的安装固定需求。

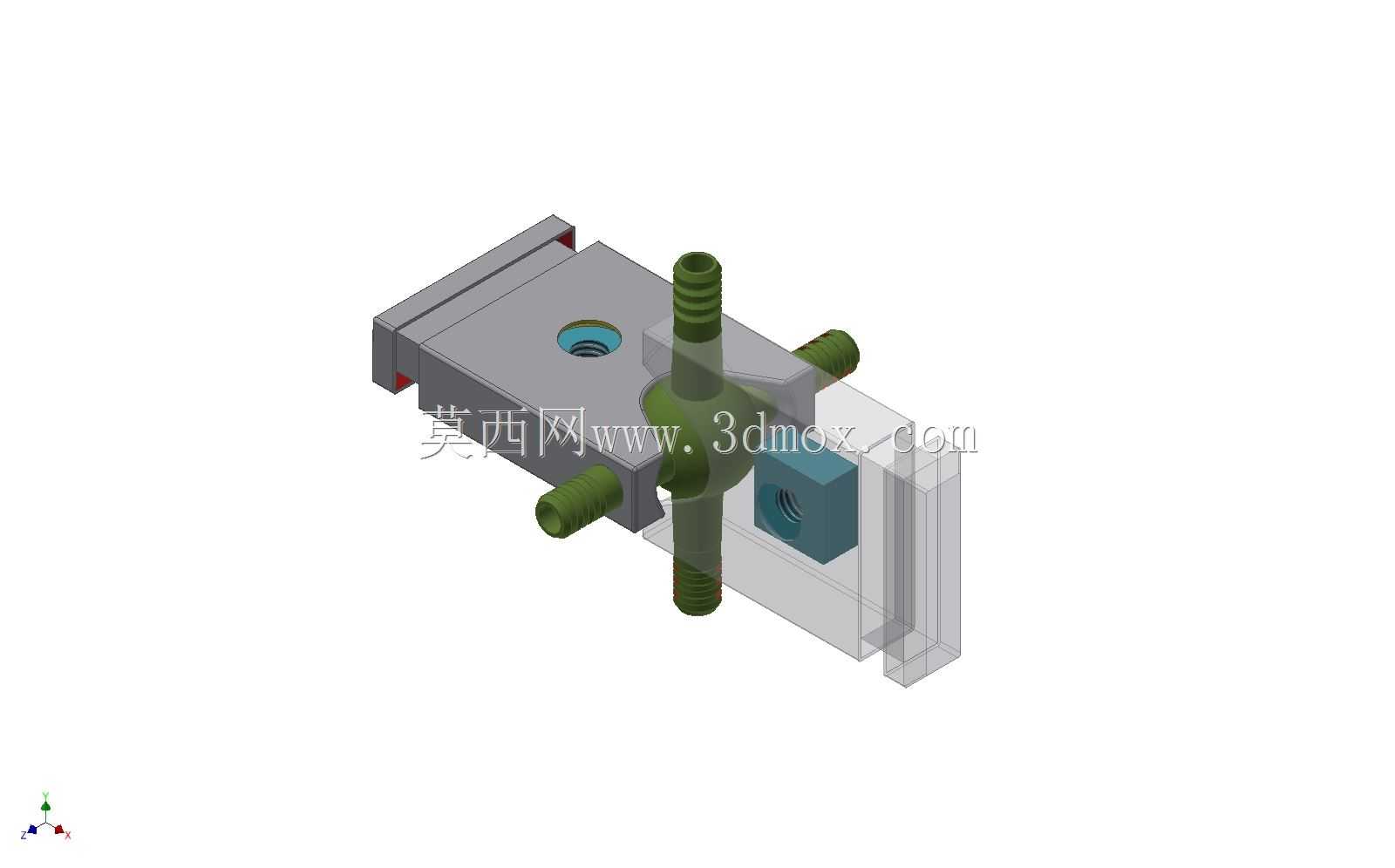

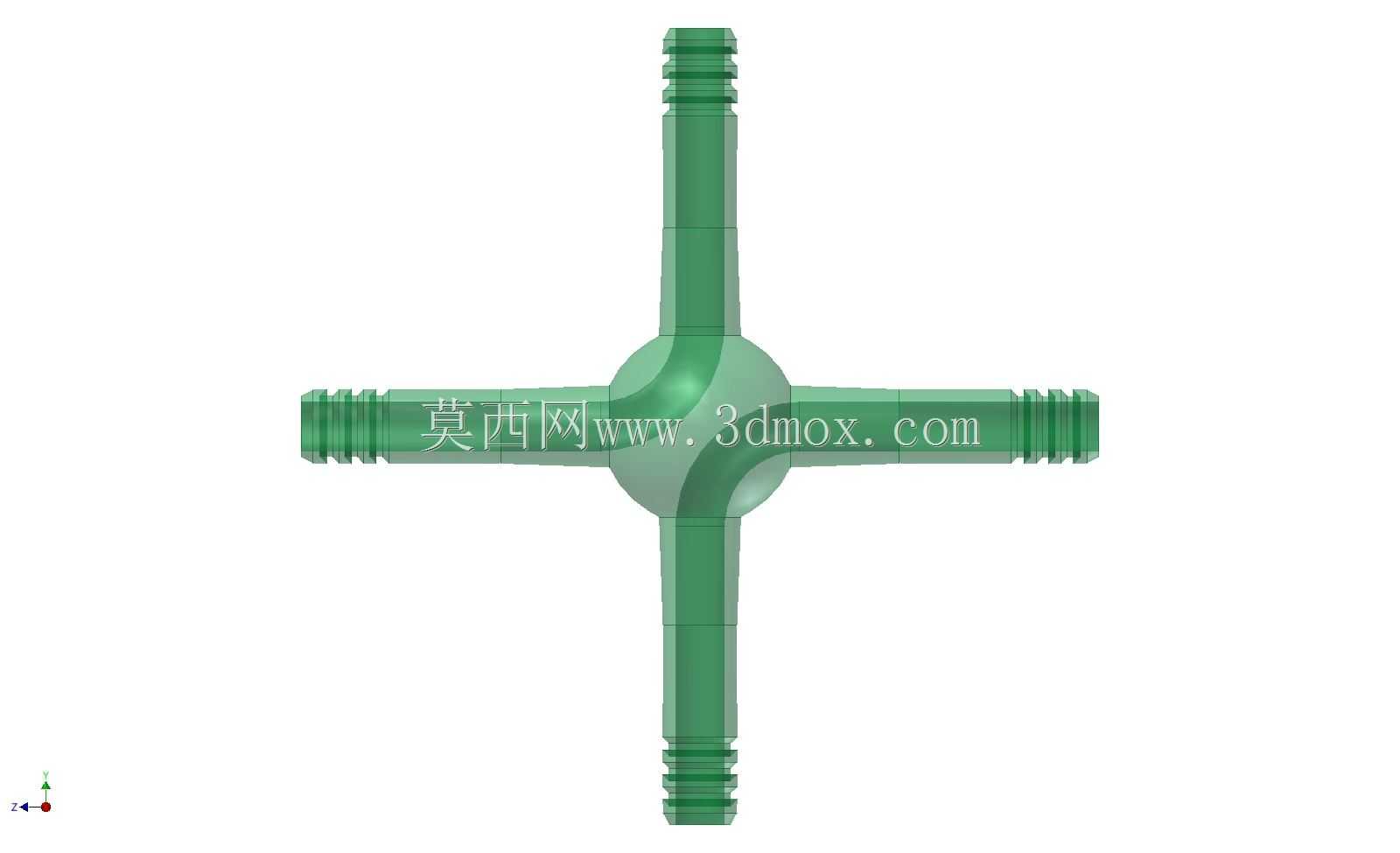

结构内部集成了流体通路，流体可从其中一个安装基体的接口进入，经过球形铰链销内部的导流通道，从另一个安装基体的接口流出，不需要在铰链外部额外布设软管，避免活动部位的管路反复弯折出现疲劳破损。设计时特意将球形铰链销部位做了实体化处理，刻意保留了不等壁厚结构，目的是在3D打印制作时能够清晰呈现内部流体路径的走向，方便设计验证阶段检查通路是否存在干涉、流道是否顺畅，实际制作时也可根据使用压力需求将非受力部位打印为空心结构，在保证结构强度的前提下降低打印耗材用量、减轻零件重量。

从安装边界来看，两个安装基体的贴合面为平面结构，安装时需要保证对应安装面的平面度公差在0.2mm以内，避免安装后出现应力集中导致铰链转动卡滞；嵌入式螺母的安装孔位尺寸适配常用的M3、M4标准铜嵌件，卡扣咬边的尺寸适配1.5-2mm厚度的安装面板，不需要额外制作复杂的安装沉台即可完成固定；流体接口采用了标准的外倒锥结构，可直接适配常用的4mm、6mm外径气动软管，不需要额外搭配管接头即可实现管路插接密封。

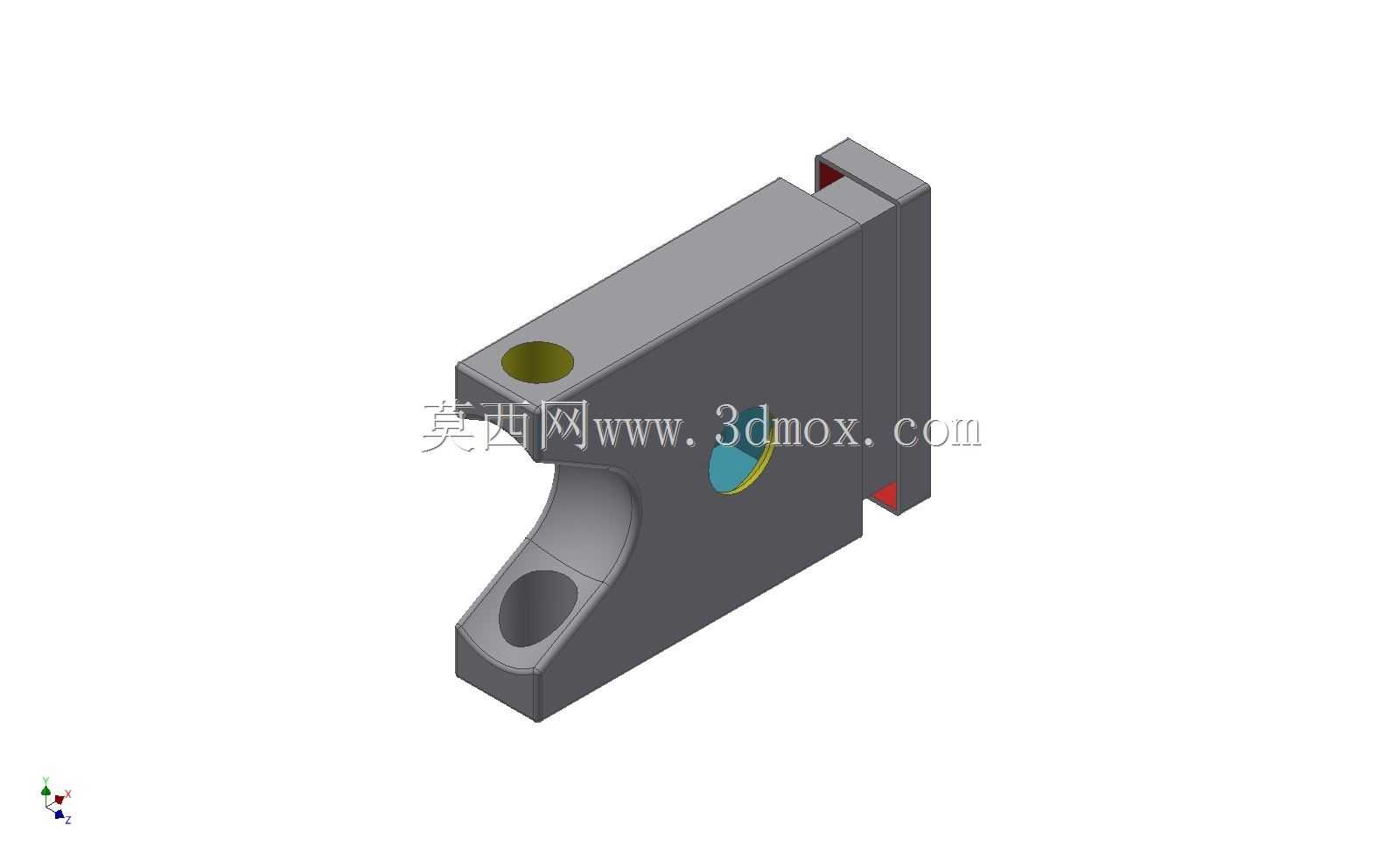

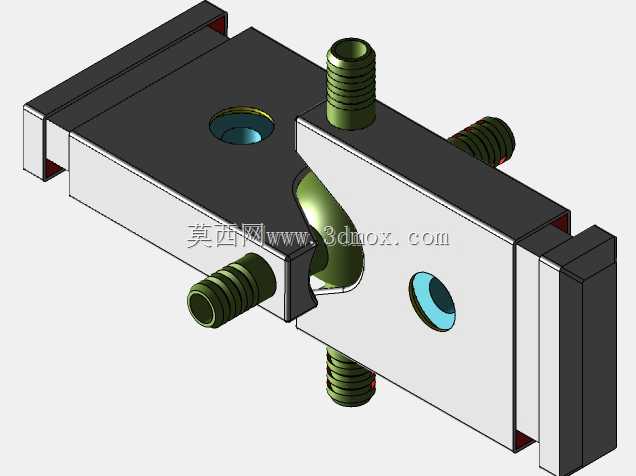

在结构细节处理上，转动配合面预留了0.15-0.2mm的打印间隙，适配大多数FDM与光固化3D打印机的成型精度，不需要二次打磨即可实现顺畅转动；红色标识部位为常规注塑工艺下会出现咬边的结构，在3D打印时无需添加支撑即可直接成型，黄色标识部位为常规注塑下存在负拔模的结构，同样不受开模工艺限制可直接打印成型；整体结构没有细小的薄壁悬臂，所有悬空部位的倾斜角度均大于45度，打印时可减少支撑材料的使用，降低后处理工作量，打印完成后仅需去除少量底部支撑即可投入功能测试使用。
