适用于组装维护场景的3D打印分离式连接结构

在受限空间的设备装配与现场运维场景中，传统螺纹连接、销接结构经常面临操作空间不足、零件易掉落、拆装需拆解周边多组部件的痛点，这类问题在井下设备运维、狭小舱内装配、高空设备检修场景中尤为突出——操作人员往往只能单手伸入操作区域，常规螺钉放入时容易脱落进设备腔体，取出需拆解周边护板、相邻传动件，单次小故障维修可能耗费数小时的拆装工时，部分对连续运行要求高的产线场景，这类非故障停机带来的产能损失远高于零件本身成本。这款分离式连接结构正是针对这类工程痛点设计，采用一体化3D打印成型思路，将连接支架、定位销、配合螺纹段在打印阶段集成为临时整体，无需在装配阶段逐个放入细小连接件。

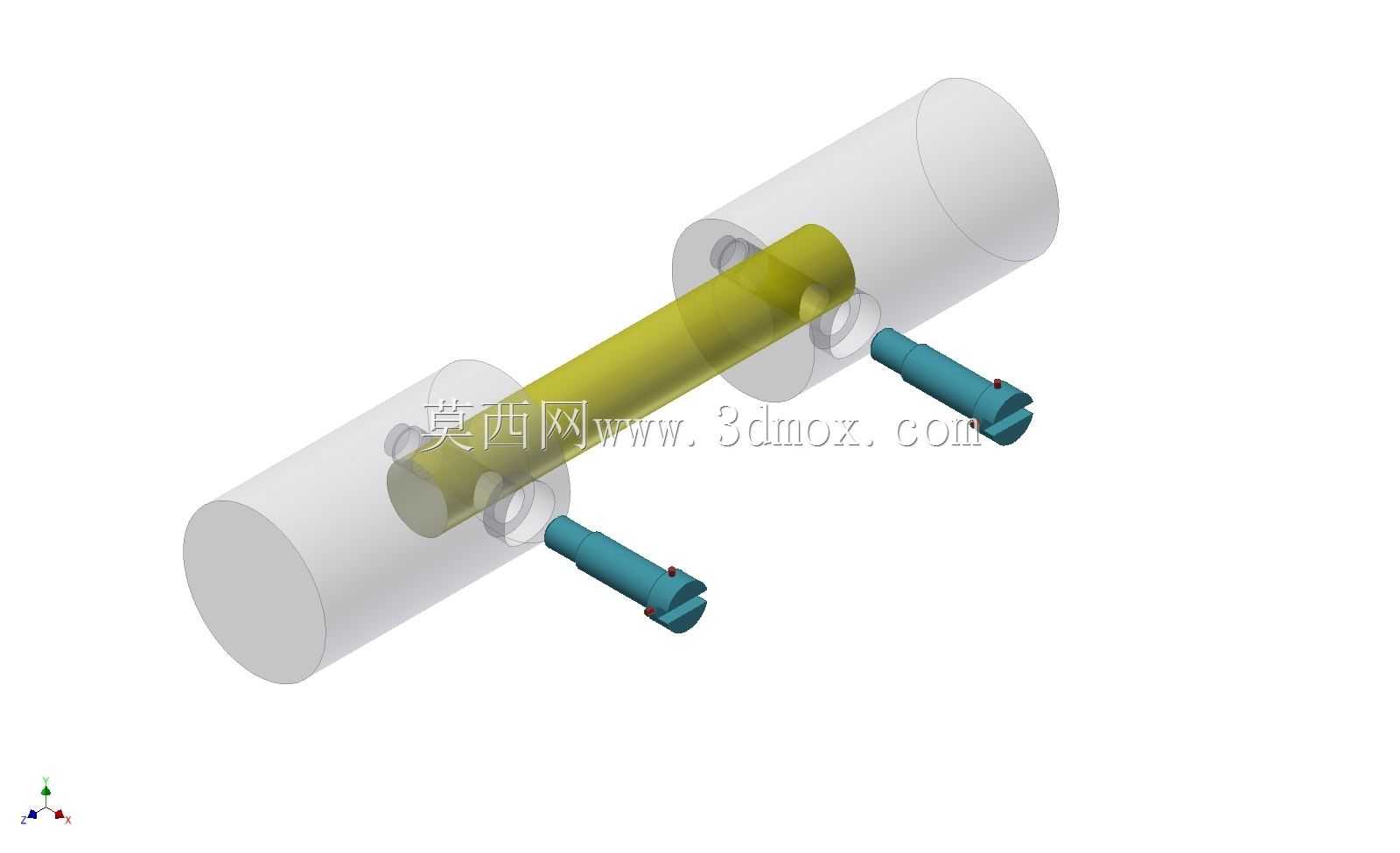

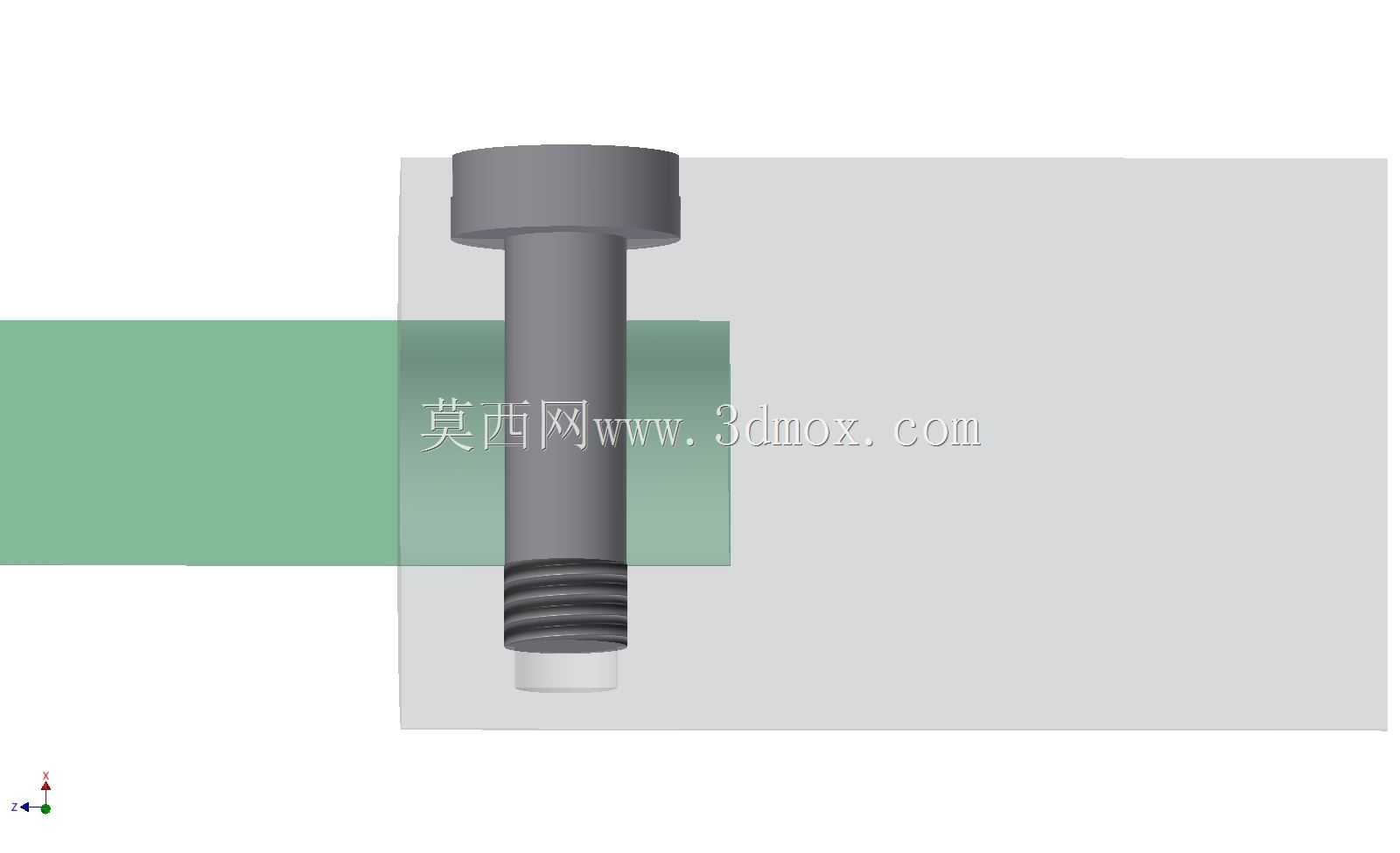

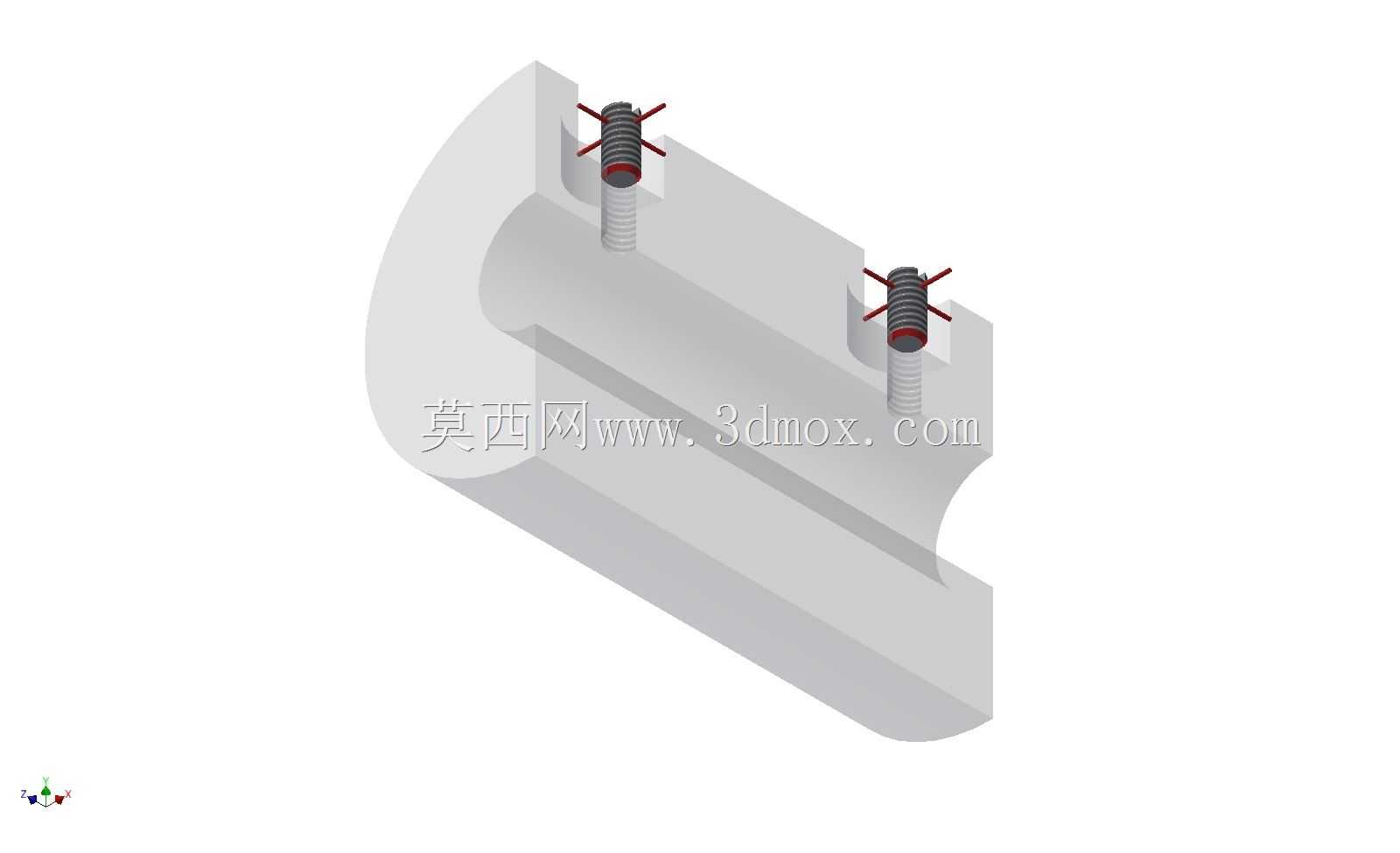

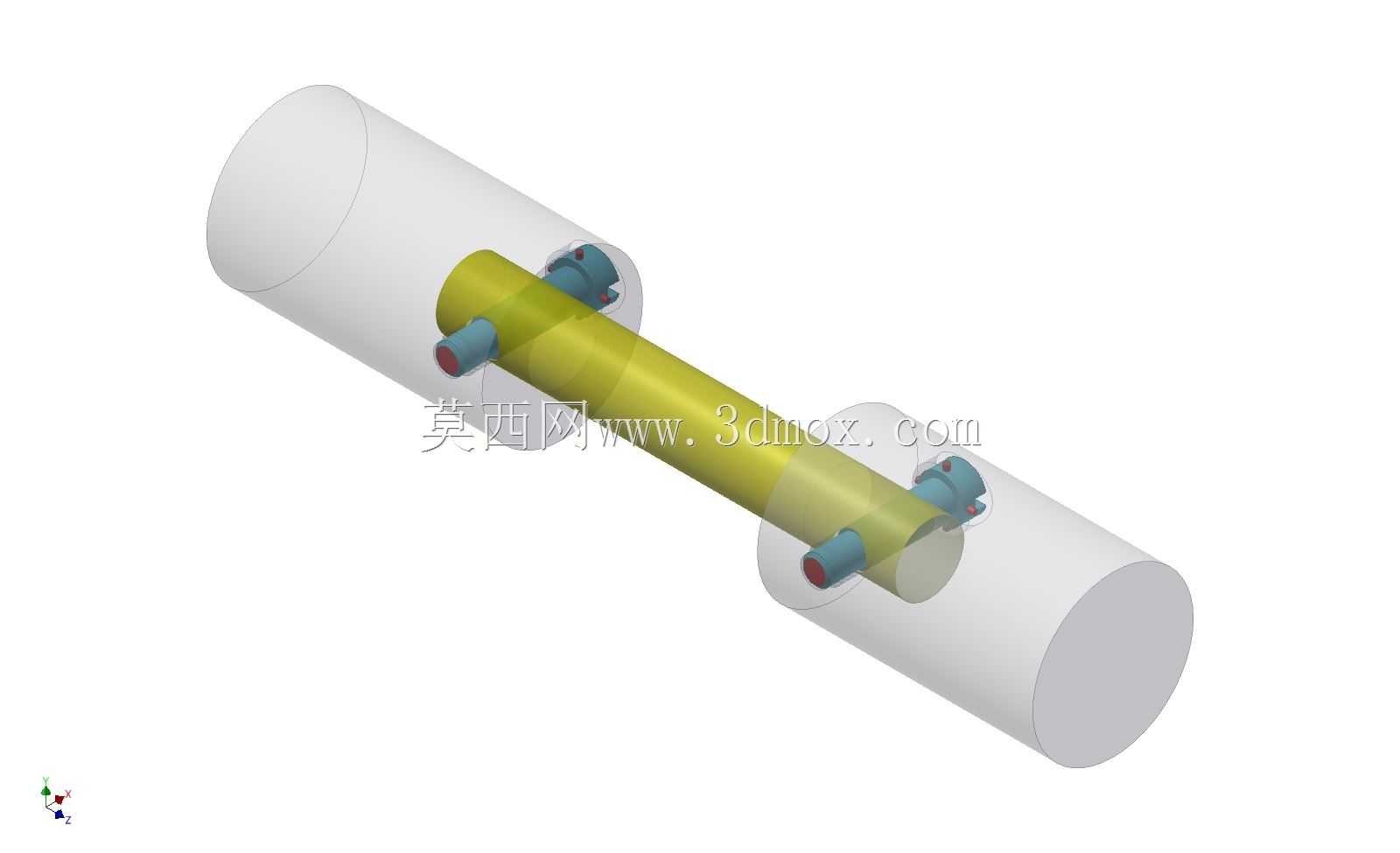

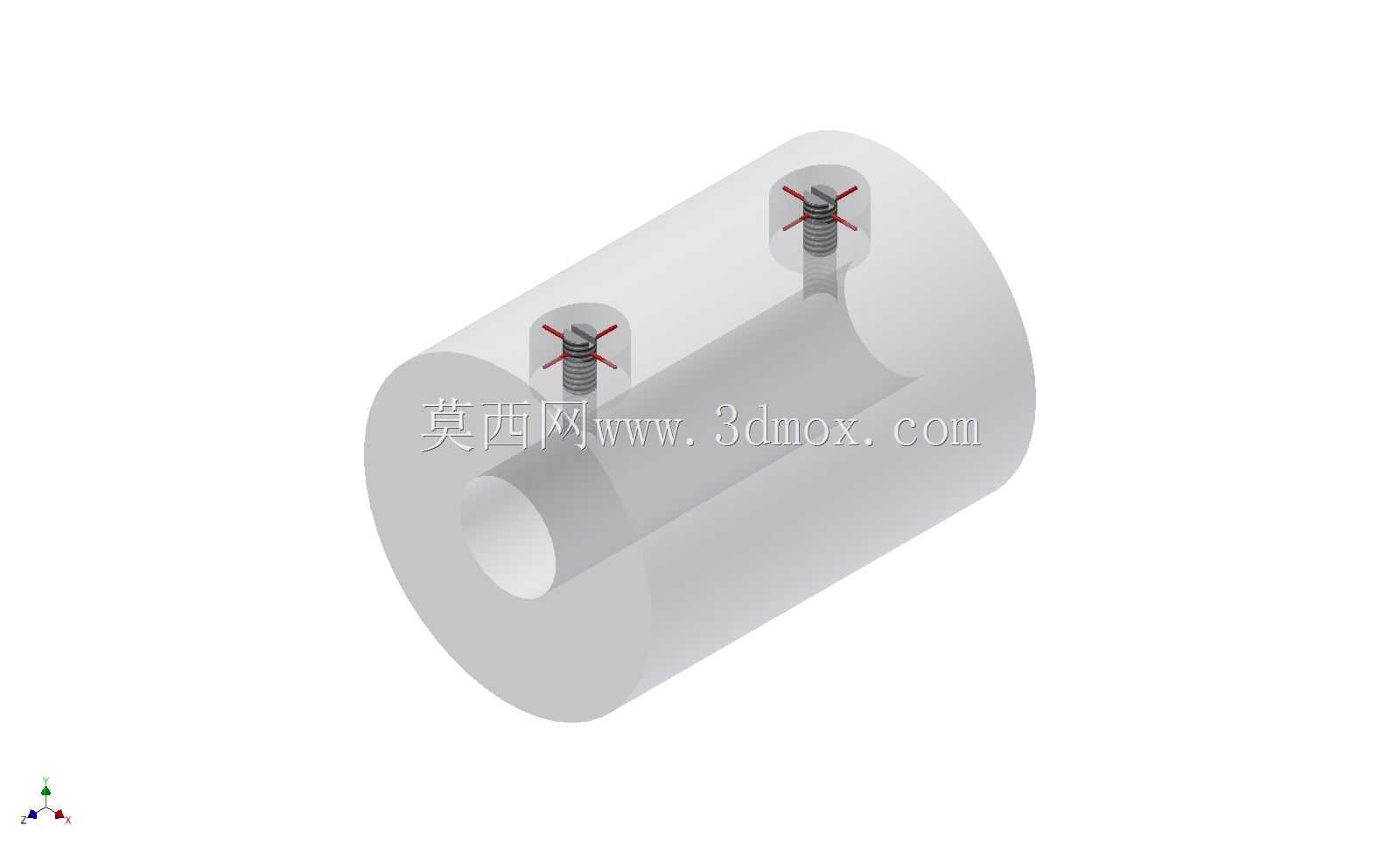

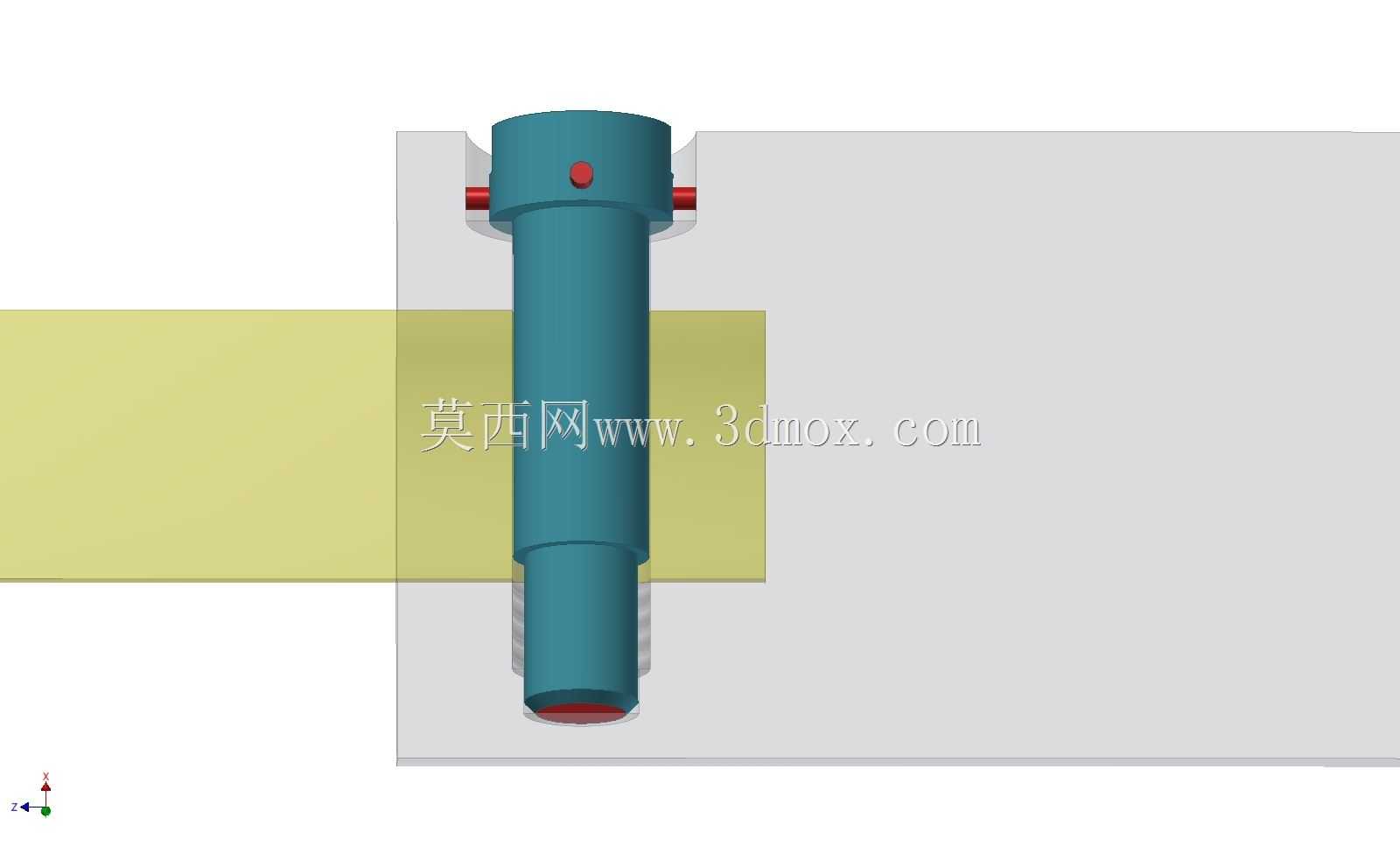

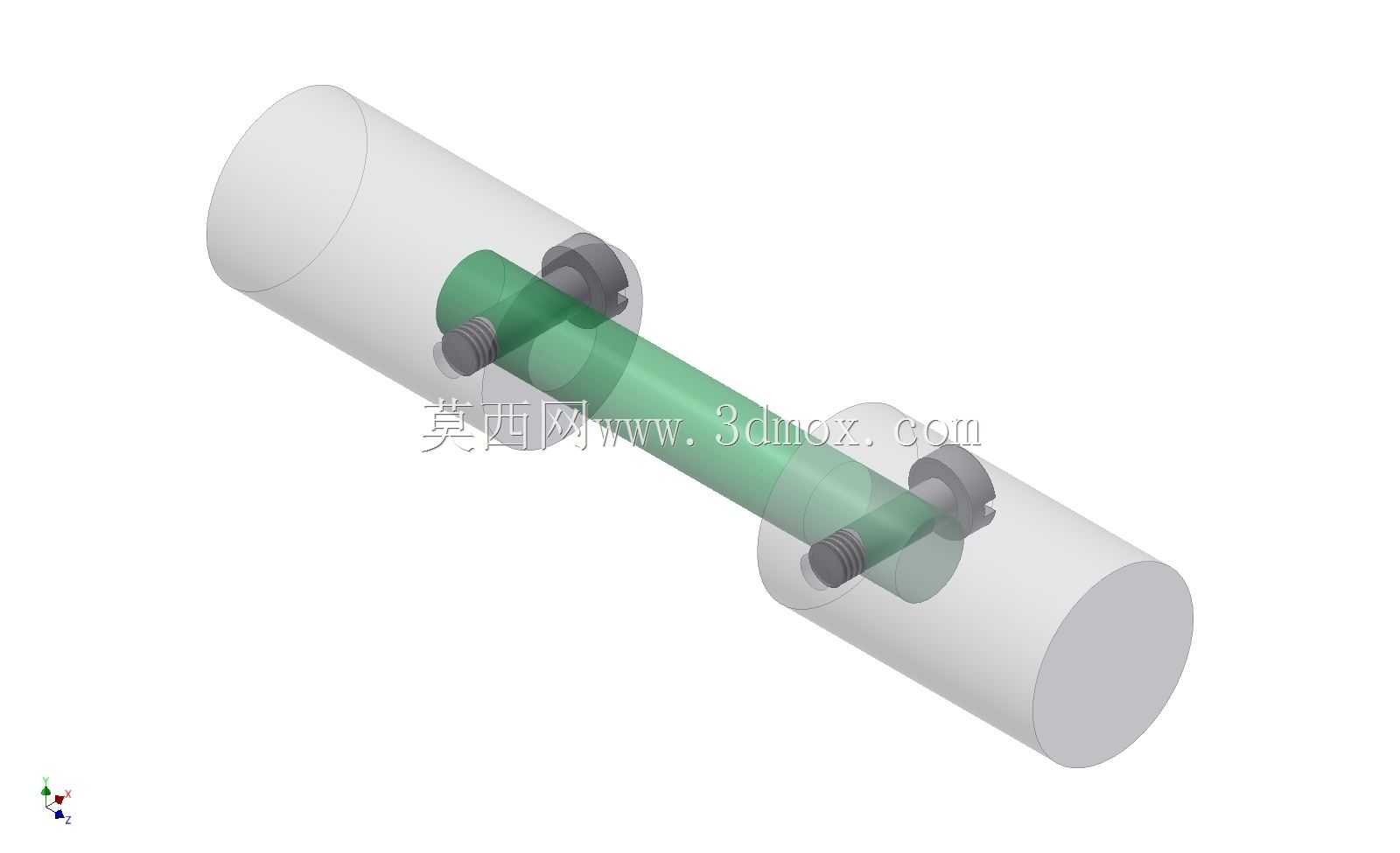

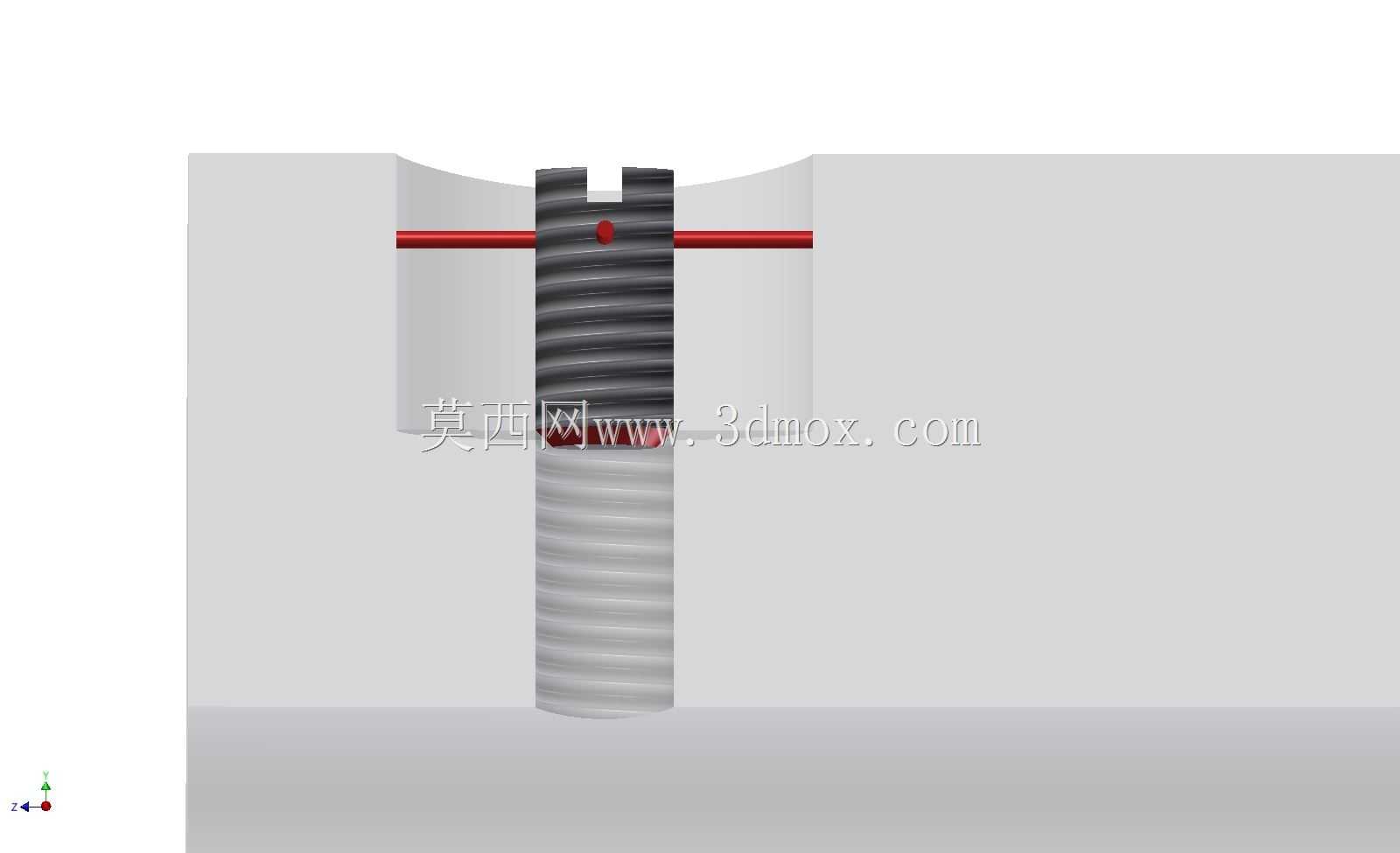

从结构功能来看，这套连接结构包含两种典型应用构型，第一种为同轴固定连接构型，核心是将固定螺钉与连接座通过红色的可断裂分离支架连为一体，打印完成后螺钉预先卡入螺纹段的初始位置，分离支架的断裂强度经过精准设计：装配前支架可牢牢固定螺钉位置，避免运输、预装过程中螺钉脱落，当螺钉被拧入到位达到设计预紧力时，分离支架会沿预设的应力集中槽整齐断裂，不会残留碎屑影响螺纹配合，也不会额外占用装配空间。这种设计彻底解决了受限空间内螺钉对位困难、易掉落的问题，操作人员无需用手扶持螺钉对准螺纹孔，只需直接用工具拧动螺钉即可完成锁紧，单手即可完成全部操作，适配操作开口小于5cm的狭小装配区域。第二种构型为万向节柔性连接构型，在刚性端与柔性中心件之间同样集成可断裂分离支架，额外增加了非螺纹锁销结构，当柔性段出现磨损需要更换时，只需用工具撬断红色的分离支架，即可抽出黄色的柔性中心件完成更换，更换新件后用传统螺钉锁紧绿色的中心固定块即可，无需拆解整个万向节的周边连接结构，特别适合接触时间有限、拆卸操作空间不足的现场应急维修场景，比如风电塔筒内的传动节点维修、化工管道旁的设备连接维护，操作人员无需携带全套拆装工具，仅需携带替换的中心件与小型拧紧工具即可完成维修作业。

从安装边界来看，这套连接结构的径向安装尺寸比传统同规格螺纹连接结构大15%左右，主要是预留了分离支架的成型空间，轴向尺寸与传统连接结构完全一致，可直接替换现有设备上的同规格螺纹连接、销连接节点，无需改动周边部件的安装孔位。设计时特意将分离支架的位置设置在连接结构的非配合面，断裂后的残留段高度不超过0.2mm，不会影响连接结构与安装面的贴合精度，螺纹段的公差按照普通粗牙螺纹的IT7级精度设计，打印后无需二次攻丝即可直接使用，适配常用的公制螺纹规格。在结构强度层面，分离支架采用与主体结构相同的打印材料，断裂前可承受15N的轴向拉力，完全满足预装过程中的搬运、对位需求，断裂力设置为螺钉预紧力的1.2倍，既不会在预装时意外断裂，也不会在螺钉锁紧时出现不断裂导致的装配干涉。

在实际工程应用中，这类集成式分离连接结构不仅可用于新设备的装配设计，也可用于老旧设备的运维改造，针对那些原本拆装困难的连接节点，替换为这种带分离支架的3D打印连接结构后，单次维修的拆装时间可缩短70%以上，同时避免了零件掉落进设备腔体带来的次生故障风险。设计过程中需要注意分离支架的厚度参数：针对不同直径的螺钉，支架厚度需要对应调整，M3规格螺钉对应的支架厚度为0.8mm，M4规格对应1.0mm，M6规格对应1.5mm，过厚会导致锁紧时无法顺利断裂，过薄则会在运输过程中意外断裂失去固定作用。另外，分离支架的应力集中槽需要设置在靠近主体结构的一侧，确保断裂位置靠近安装面，残留段最短，不会影响后续的部件装配。对于万向节构型的连接结构，中心柔性件的配合间隙设置为0.1mm，既保证转动灵活性，也避免间隙过大导致的传动冲击，分离支架的断裂力设置为手动拔出力的1.5倍，确保更换部件时可以轻松撬断支架，同时日常运行中不会因为振动出现支架断裂的问题。
