带分离式钉锚的混凝土锚固钉结构设计

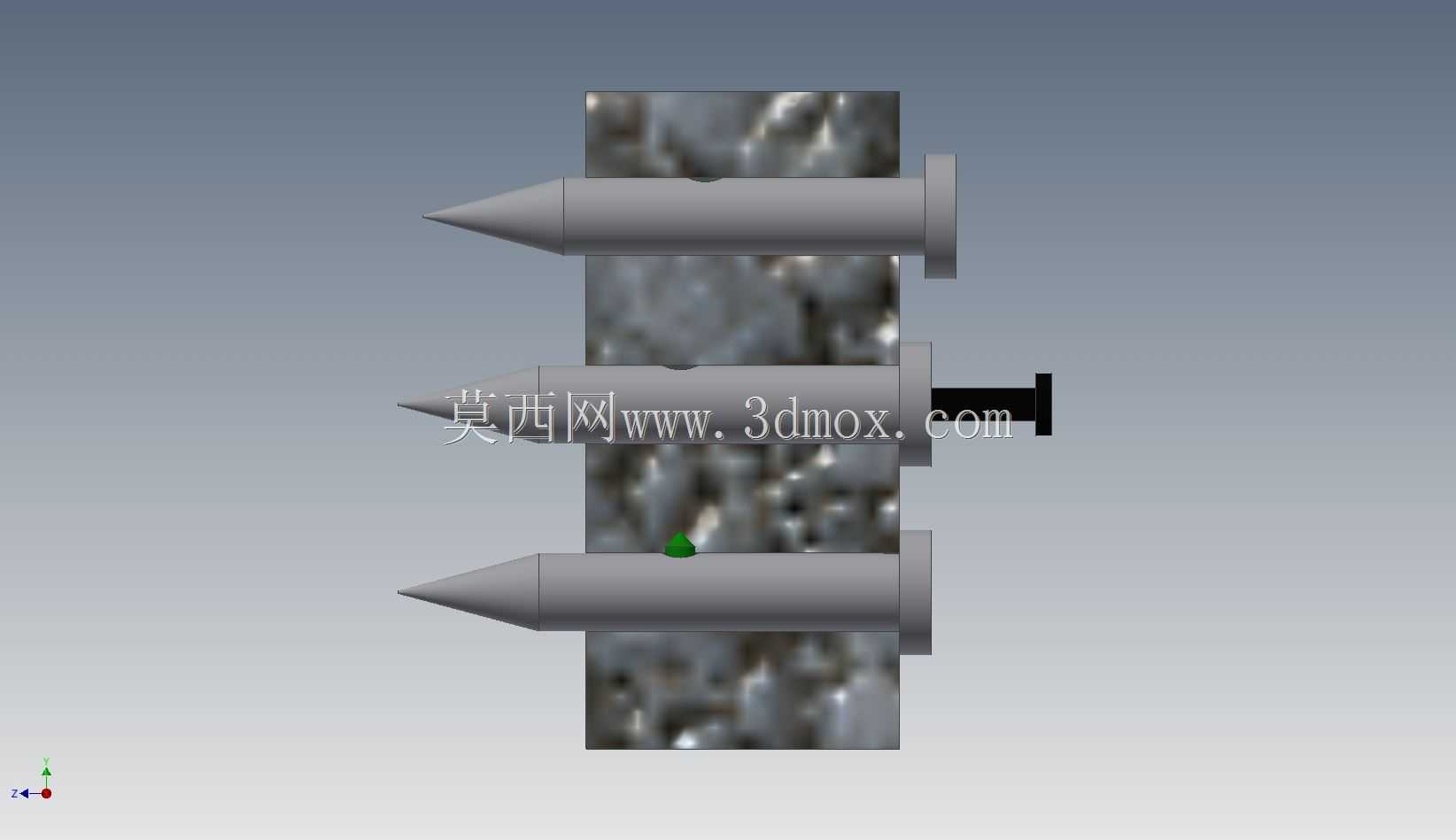

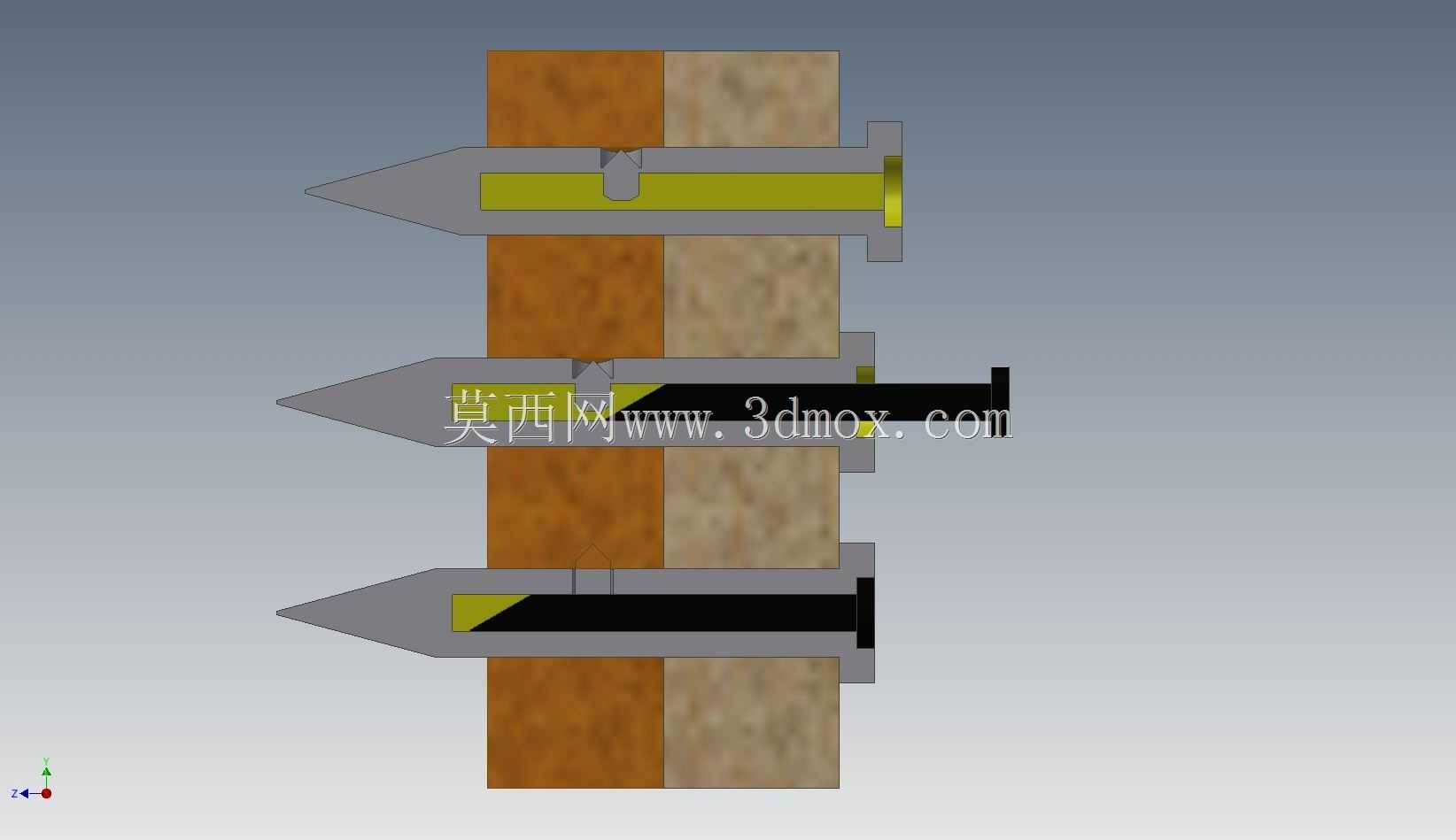

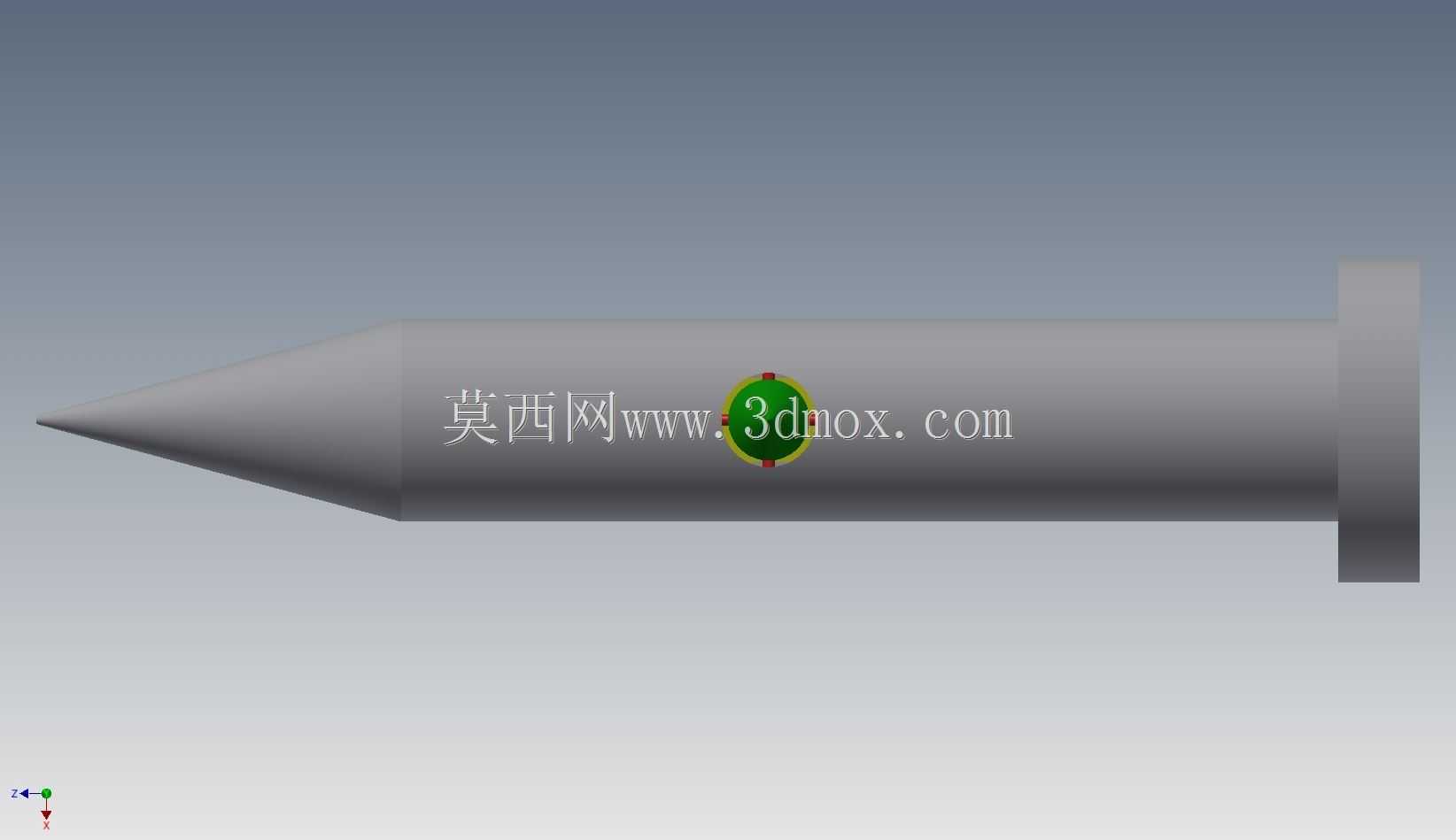

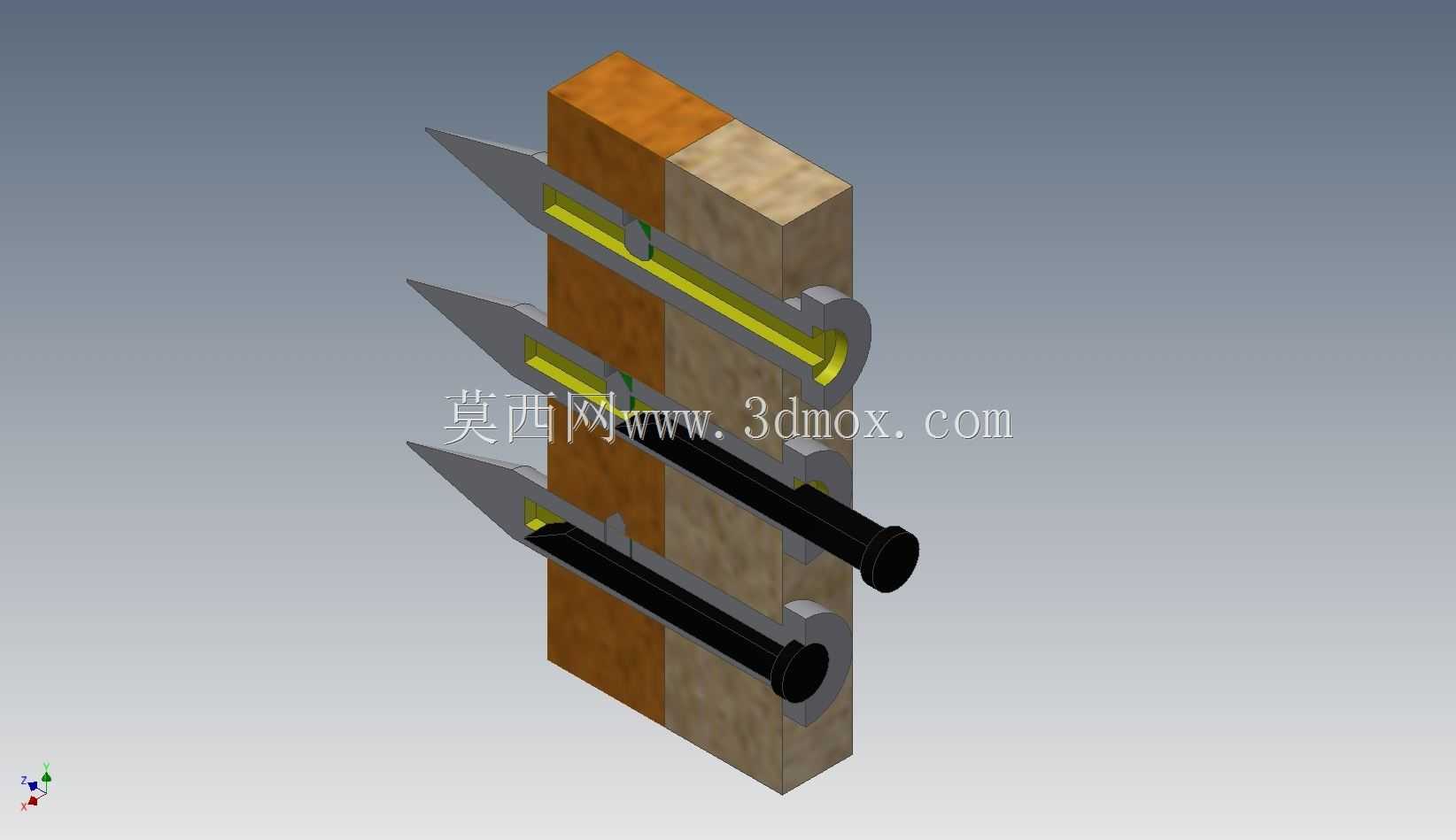

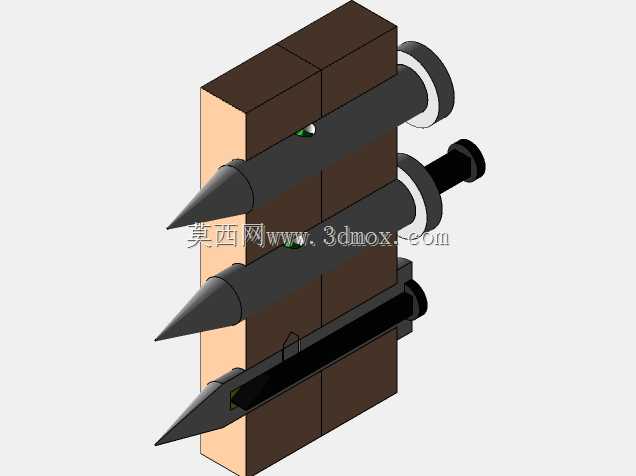

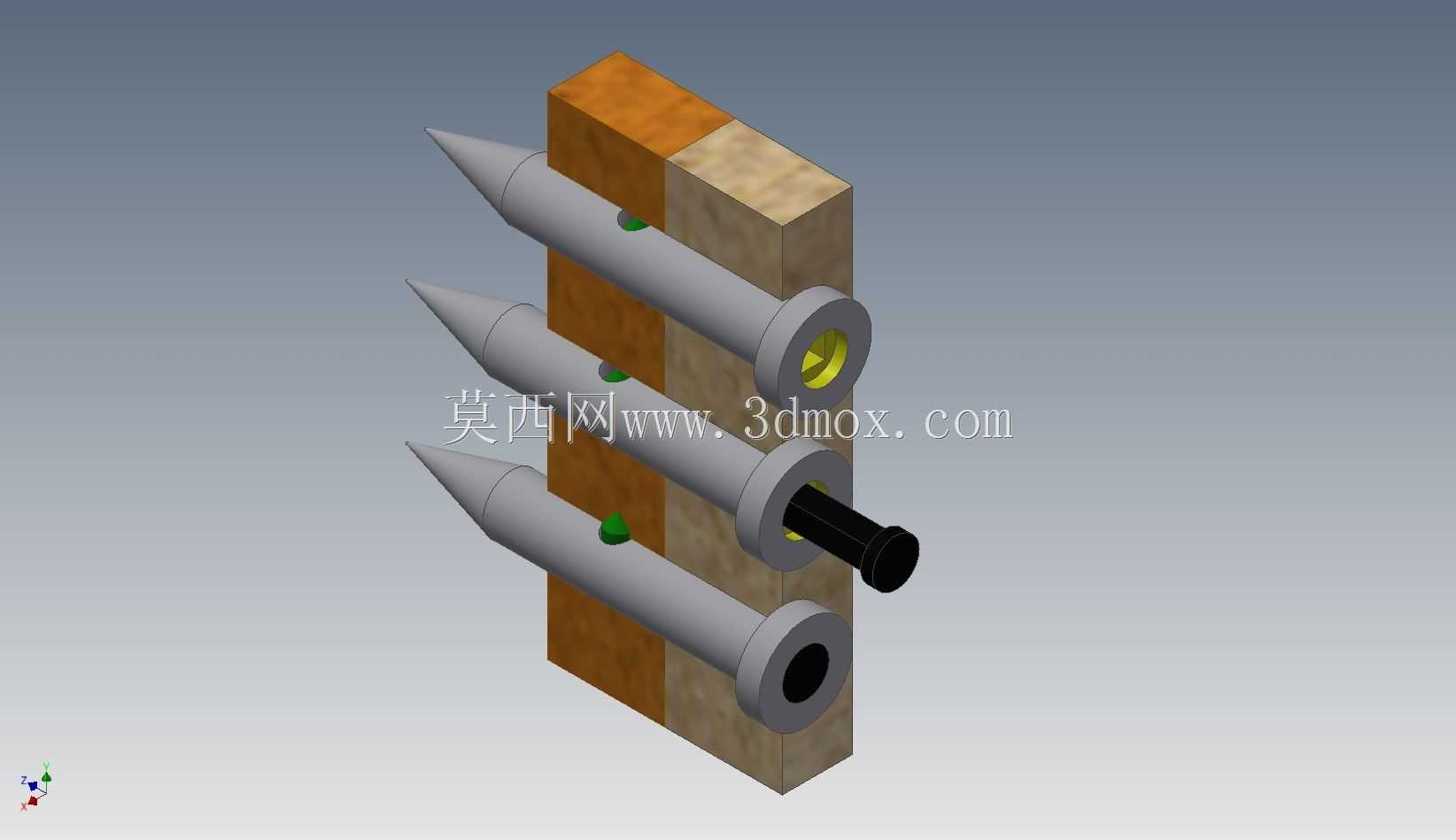

在建筑加固、机电管线支吊架预埋、装配式构件临时固定这类现场施工场景里，传统膨胀螺栓在高硬度混凝土基材上的锚固失效问题一直是现场结构工程师头疼的点——常规膨胀套管靠挤压孔壁产生摩擦力，遇到C40以上高标号混凝土时，套管扩张形变空间不足，容易出现锚栓拔出、孔壁崩裂的问题，尤其是需要同时承受纵向拉拔力与旋转剪切力的锚固点位，单点失效往往会连带整排支吊架的荷载偏移，留下结构安全隐患。这款带分离式钉锚的锚固钉结构，正是针对高硬度混凝土基材的锚固需求做的定向优化，从受力逻辑上跳出了传统膨胀件的挤压摩擦思路。从结构组成来看，整套构件包含钉体、分离式锚定支架、配套锁止件三个核心部分，钉体采用尖头锥面设计，锥角经过反复校核，既保证打入混凝土预制孔时的导向顺畅性，避免钉体偏斜蹭刮孔壁造成孔径超差，又能在打入到位后给分离式支架提供足够的扩张推力。分离式支架是整套设计的核心功能件，初始状态下支架贴合在钉体的预留卡槽内，整体外径与预制钻孔孔径匹配，能够顺畅送入孔底，不会出现传统膨胀件送入过程中套管提前剐蹭卡滞的问题；当钉体受外力持续向孔内推进时，钉体中部的锥面会将分离支架沿径向向外撑开，支架的外边缘会直接嵌入混凝土孔壁的微观凹凸结构中，形成机械咬合式的锚固效果，而非单纯依靠接触面摩擦力，这种咬合结构在承受纵向拉拔荷载时，支架会随荷载增大进一步嵌入孔壁，锚固力反而会出现一定程度的提升，完全规避了传统膨胀件受震动后摩擦力衰减松脱的问题。从安装边界来看，这套锚固结构对预制孔的公差容忍度更高，常规同规格膨胀螺栓要求钻孔孔径误差控制在±0.2mm以内，孔深误差不超过2mm，否则容易出现锚固力不足或者无法打入的问题，而这款分离式钉锚的结构允许钻孔孔径误差放宽到±0.5mm，孔深误差容忍度可达5mm，对于现场施工中手持冲击钻钻孔的工况适配性更强，能够有效降低现场工人的操作精度要求，减少废孔、补孔的工作量。在受力性能上，单根钉体除了承受沿钉体轴向的纵向拉拔荷载外，钉体尾部的环形卡槽结构能够配合锁止件承担旋转方向的剪切荷载，不管是管线支吊架的竖向荷载，还是设备固定时的横向震动扭矩，都能通过钉体与分离支架的配合传递到混凝土基材内部，不会出现锚栓跟转、锁止失效的问题。设计过程中还特意考虑了多钉组合使用的场景，当单个锚固点位需要更高荷载等级时，可以在同一安装块上并排布置多根锚固钉，每根钉体的分离支架撑开后不会互相干涉，各自形成独立的咬合锚固点，整体荷载可以按单钉锚固力乘以数量做线性叠加，不需要额外加大钻孔直径或者加深孔深，对于狭小空间内的重载锚固场景非常友好。和传统的化学锚栓相比，这款结构不需要等待胶体固化时间，打入到位即可完成锁止承载，也不存在化学胶体老化、受温度影响性能衰减的问题，在户外温差大、长期受震动的锚固场景下，长期可靠性更有优势。从外形尺寸来看，钉体主体采用等直径圆柱段设计，外露端的安装接口可以根据实际使用需求更换为内螺纹孔、外螺纹柱或者沉头孔等不同形式，适配不同的被固定件安装需求，分离支架的展开直径控制在钉体直径的1.6倍以内，不会出现过度扩张造成混凝土孔壁整体崩裂的问题，即使是在混凝土构件边缘100mm的位置钻孔安装，也不会导致构件边缘开裂，适配更多现场安装的点位限制。
