凸轮驱动CAM加工工位结构设计

项目分类:机床 发布时间:2021-10-16 ID:326360
  • 凸轮驱动CAM加工工位结构设计
  • 凸轮驱动CAM加工工位结构设计
  • 凸轮驱动CAM加工工位结构设计
  • 凸轮驱动CAM加工工位结构设计
  • 凸轮驱动CAM加工工位结构设计
  • 凸轮驱动CAM加工工位结构设计

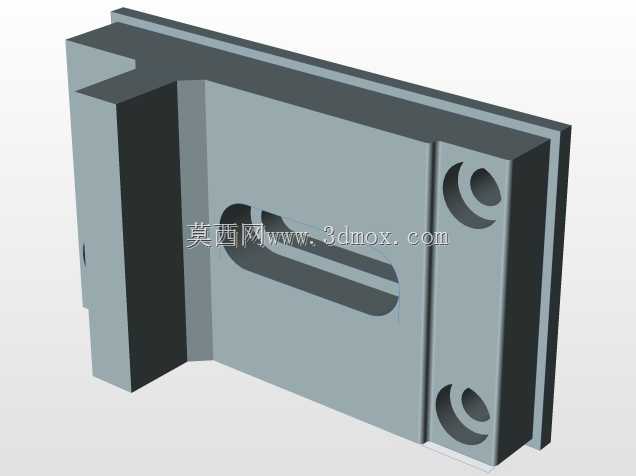

  这套凸轮驱动的CAM加工工位结构,主要面向中小尺寸异形零件的铣削加工场景,常见于消费电子金属结构件、小型汽配压铸件的精密加工工序,适配立式加工中心的工作台安装边界,整体安装基面尺寸控制在800mm×600mm范围内,可直接通过T型槽螺栓固定在常规行程的立式加工中心工作台上,无需额外改造机床基座。从实际加工用途来看,该结构通过凸轮轮廓的预设轨迹,配合加工坐标系的参数设置,可实现工位上待加工零件的多工位联动进给,替代传统多工位转台的复杂电控逻辑,在小批量多品种零件加工场景下,能减少换型时的电控调试时间,仅需更换对应轮廓的凸轮件即可适配不同零件的进给轨迹需求。设计过程中优先考虑了加工过程的受力稳定性,凸轮从动件采用滚针轴承与凸轮轮廓接触,

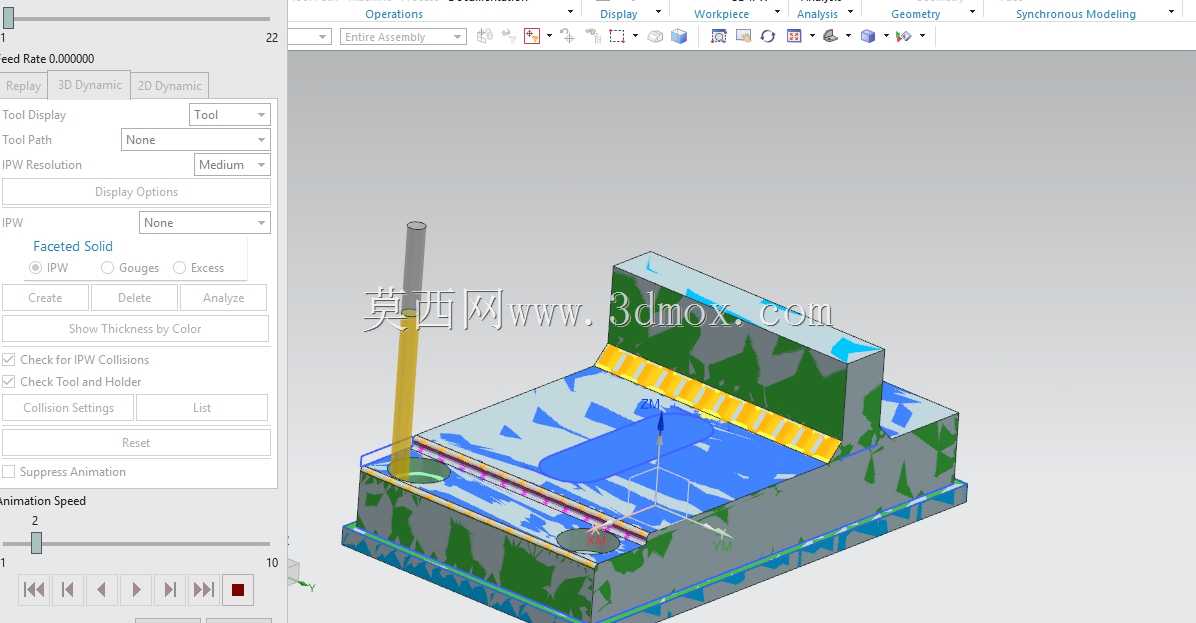

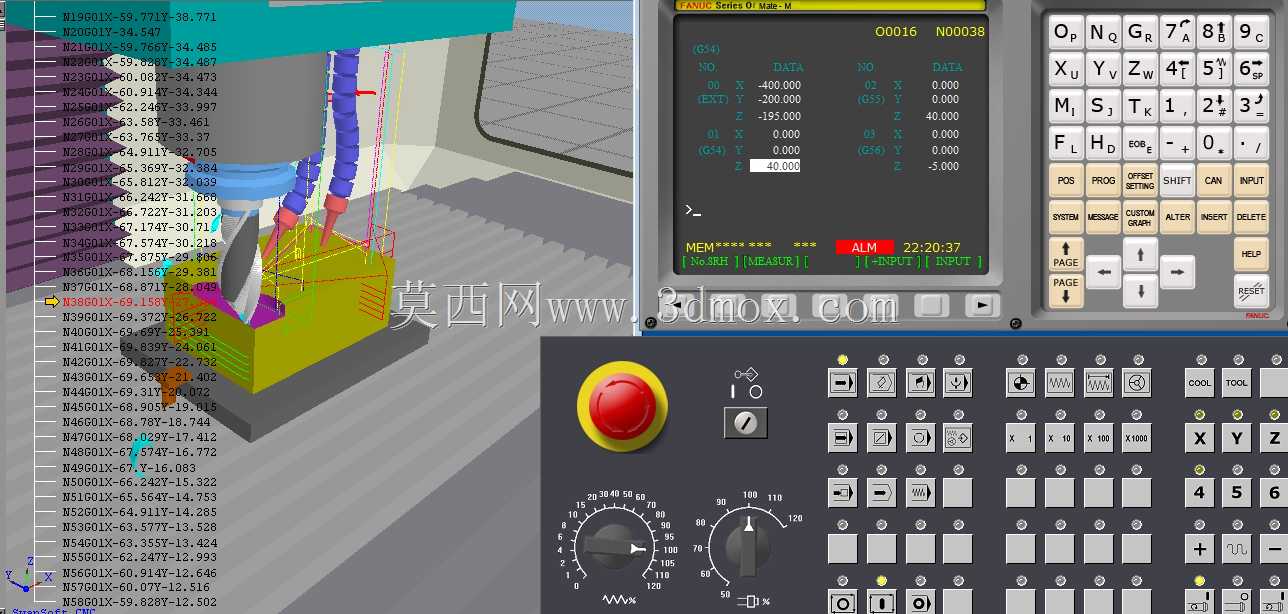

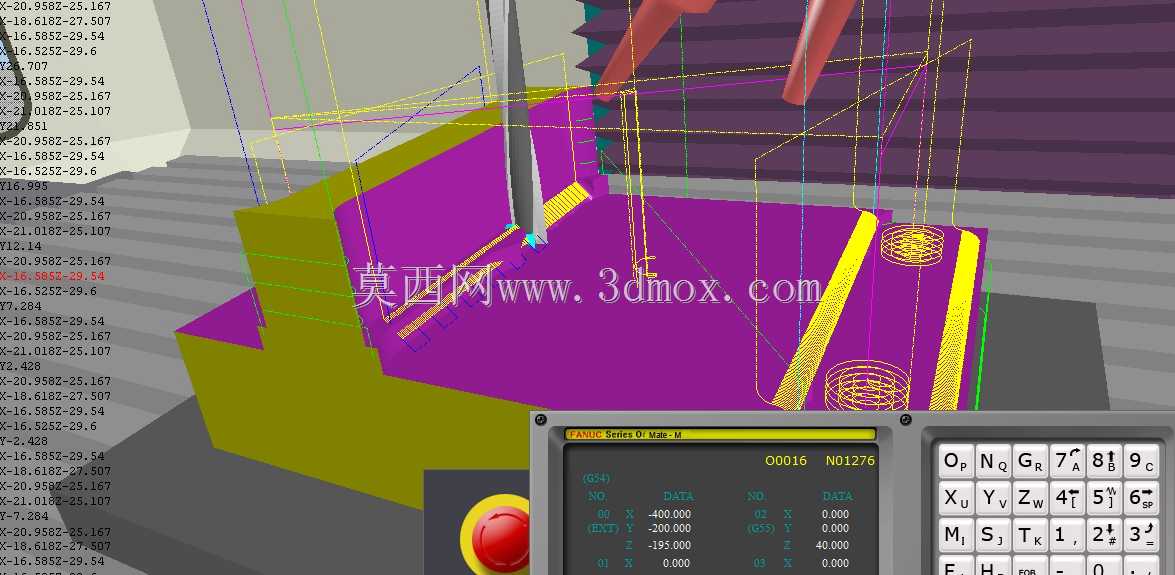

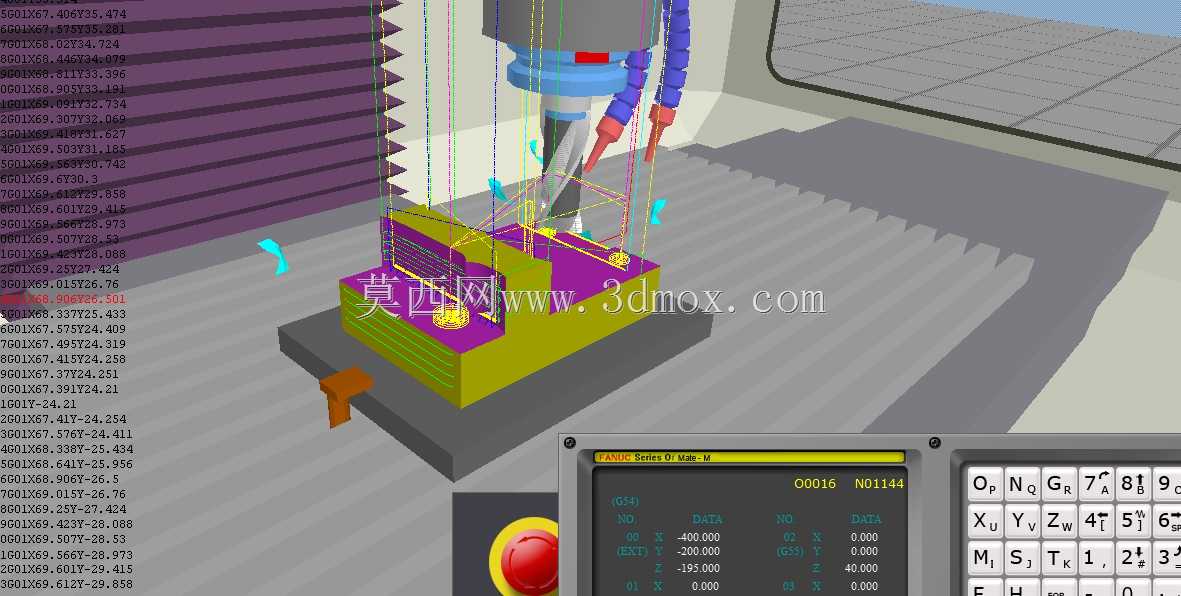

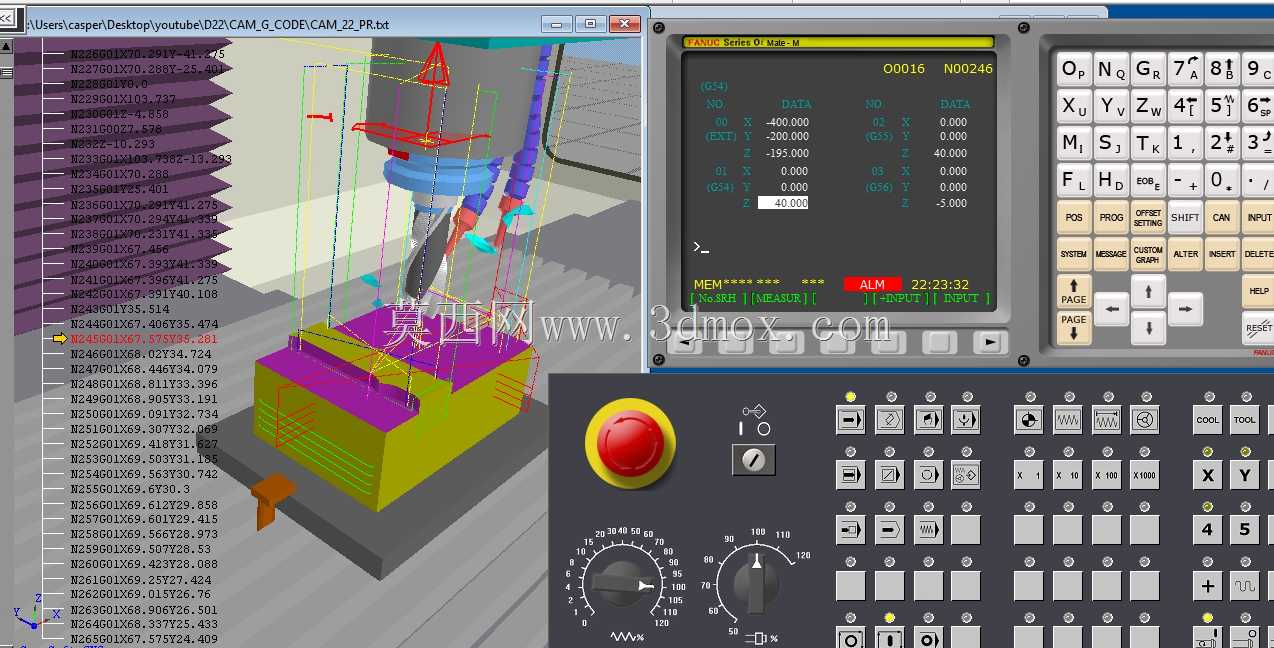

  降低高速进给时的接触磨损,从动件的直线运动导轨采用矩形淬硬导轨,配合间隙调整斜楔,可将进给方向的反向间隙控制在0.01mm以内,满足精铣工序的定位精度要求。工位的夹具安装面预留了标准M12螺纹孔阵列,孔间距为50mm,可适配通用平口钳、定制气动夹具的安装需求,夹具安装面的平面度加工要求控制在0.02mm/全长范围内,避免装夹时零件出现基准偏移。从CAM加工路径的适配性来看,该结构的运动轨迹完全匹配凸轮轮廓的升程、回程曲线,编程时可直接将凸轮轮廓曲线作为从动件的运动驱动线,无需额外编写复杂的多轴联动插补程序,降低了编程人员的工作量,同时也减少了机床多轴联动时的跟随误差。结构的防护设计上,在凸轮与从动件的接触区域预留了切削液导流槽,

  可将加工过程中喷淋的切削液连同金属切屑导流至机床排屑槽内,避免切屑堆积在凸轮轮廓表面造成从动件运动卡滞,导流槽的倾斜角度设置为15度,可保证小粒径的铝屑、钢屑在切削液冲刷下顺利排出,无残留死角。安装边界方面,该结构的最高点距离工作台面的高度为320mm,不会干涉加工中心主轴的上下运动行程,主轴端面到工作台面的最小安全距离可控制在100mm以上,适配长度为150mm的标准铣刀装夹长度,无需使用加长刀杆即可完成零件全区域的加工。在功能特性上,该结构还设置了手动锁紧机构,当凸轮运动到指定加工工位时,锁紧销可自动卡入从动件的定位锥孔内,将工位刚性固定,避免铣削过程中切削力导致从动件出现微量位移,锁紧销的锥度设置为1:50,

  重复定位精度可达到0.008mm,满足精密铣削的刚性要求。设计时还考虑了日常维护的便捷性,凸轮件采用分体式安装结构,通过法兰盘与驱动轴连接,磨损后仅需拆卸法兰盘上的6个M8螺栓即可快速更换凸轮,无需拆解整个工位结构,大幅缩短设备维护停机时间。驱动端预留了标准伺服电机安装法兰,可直接适配400W、750W功率的常规伺服电机,电机与凸轮轴之间采用同步带传动,传动比设置为1:2,可降低电机输出端的负载扭矩,同时同步带的张紧机构采用偏心轮结构,调整时无需拆卸电机固定螺栓,仅需转动偏心轮即可完成同步带张紧度的调整,操作便捷。整个结构的运动部件均设置了集中润滑点,可接入机床的自动润滑系统,按照设定周期自动加注润滑脂,无需人工定期手动注油,降低了日常运维的工作量。在实际加工验证中,该结构可承受的最大铣削力达到1200N,适配直径10mm以下硬质合金立铣刀的满刃切削参数,加工铝合金零件时的进给速度可达到1200mm/min,加工后的零件表面粗糙度可稳定达到Ra1.6,满足常规精密零件的加工要求。
