水过滤器用带翼内螺纹杂项锁紧螺母

在民用净水、工业循环水预处理、小型商用供水过滤系统的滤筒装配环节，这类带侧翼结构的内螺纹螺母是滤筒与基座实现可靠密封锁紧的核心连接件，区别于常规六角螺母的通用紧固属性，它的结构完全围绕滤筒的快装、密封承压、手动操作需求做了针对性适配，不需要额外借助扳手类工具，运维人员徒手即可完成滤筒的拆装锁紧，大幅降低滤材更换、滤筒清洗的操作门槛。

从实际工况的功能需求出发，这类螺母的核心作用是将过滤滤筒的上端开口牢牢压合在过滤器基座的密封端面上，通过螺纹旋合的轴向进给量压缩端面密封圈，实现滤腔与外部的静密封，避免带压水流从滤筒衔接处渗漏。常规民用入户水过滤器的工作承压多在0.1-0.6MPa区间，工业小型旁路过滤单元的承压上限一般不超过1.0MPa，这就要求螺母旋合到位后能提供足够且均匀的轴向压紧力，不能出现局部压应力不足导致的密封偏载，也不能因压紧力过大压裂塑料材质的滤筒筒身。

设计阶段首先要匹配滤筒基座的外螺纹规格，内螺纹的公差带选用中等配合精度，既保证旋合过程顺畅无卡滞，又能避免螺纹配合间隙过大带来的压紧行程虚位。螺母主体的筒状结构高度需要覆盖至少5个完整螺纹牙型，保证螺纹旋合的接触面积足够分散轴向压紧力，避免长期承压下螺纹滑牙失效。底部向外延伸的环形压边是直接接触密封圈施压的结构，压边的内径略大于滤筒上端的定位止口外径，压边的下端面做了0.2mm的平面度公差控制，保证压合时能完全贴合密封圈的整个环形接触面，不会出现局部压空的情况。

两侧对称延伸的翼状凸耳是为手动操作设计的施力结构，凸耳的厚度根据常用工程塑料的抗弯强度做了校核，成年人徒手施加最大旋紧力时不会出现翼根断裂的问题，凸耳的外侧边缘做了圆弧过渡处理，避免操作时划伤手部，两个凸耳的对称度公差控制在0.3mm以内，保证旋合过程中螺母不会因单侧施力出现偏斜，导致螺纹错扣或者压边偏载。螺母上端的内螺纹入口处做了15度的导向倒角，方便对准基座外螺纹快速导入，减少安装时的对位难度。

从安装边界尺寸来看，这类螺母的最大外缘由两侧翼耳决定，设计时需要保证翼耳的外圆尺寸小于过滤器外壳的预留操作空间，一般民用滤筒的操作间隙预留不小于10mm，保证手指能完全捏住翼耳完成旋转操作；底部环形压边的外径与滤筒上端的密封槽外径匹配，压边宽度不小于3mm，保证能完全覆盖密封圈的截面宽度，不会出现密封圈受压后从压边外侧挤出的问题；螺母的总高度需要匹配滤筒上端的安装沉腔深度，旋紧到位后螺母上端不会突出滤筒端面过多，避免与过滤器外壳的内部加强筋产生干涉。

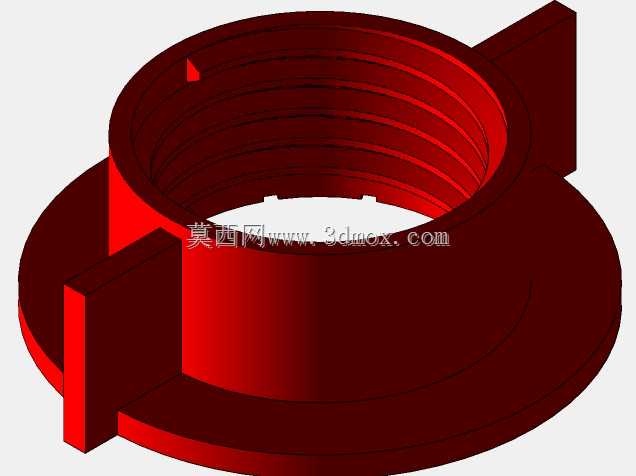

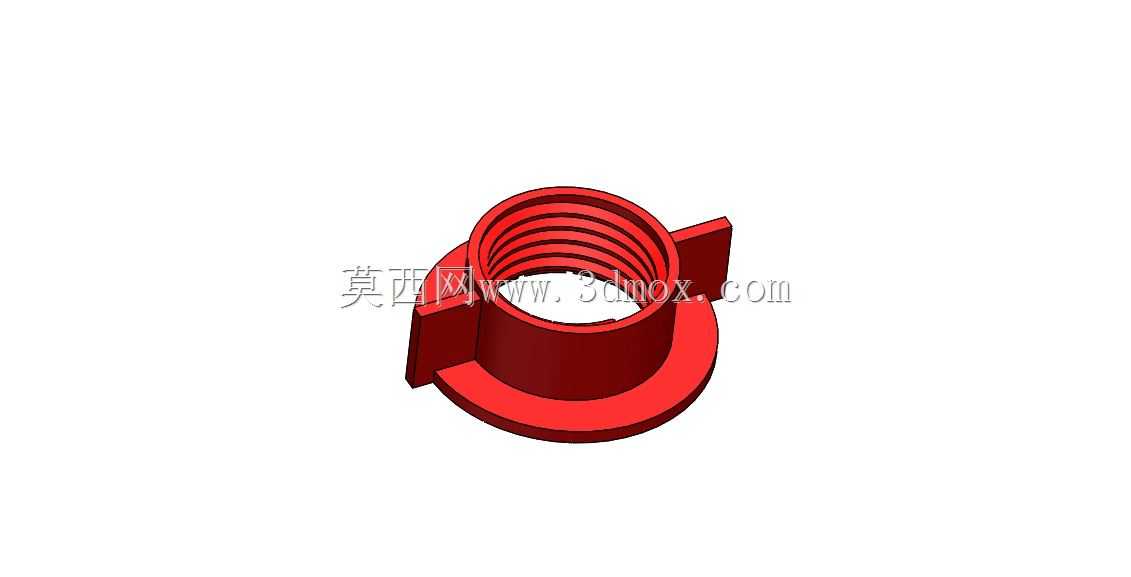

实际建模过程中，先通过旋转特征完成螺母主体的内螺纹、筒身、底部压边的基础轮廓，再通过拉伸特征添加两侧的翼耳结构，翼耳与筒身的衔接处做了R2的圆角过渡，减少注塑成型时的应力集中，避免长期使用过程中翼根处出现开裂。内螺纹采用标准机械牙建模，牙型角60度，螺纹收尾处做了退刀结构，保证螺纹旋合到极限位置时不会出现顶死的情况。整个零件的壁厚保持均匀，基本维持在2.5-3mm区间，符合注塑成型的工艺要求，避免出现壁厚不均导致的缩痕、翘曲问题，成型后的零件尺寸稳定性更好，长期在水环境下使用也不会出现明显的形变导致密封失效。

这类螺母在实际应用中多采用食品级PP或者增强尼龙材质注塑成型，本身具备耐水腐蚀、无析出的特性，符合饮用水接触部件的卫生要求，相比金属螺母不会出现长期泡水生锈的问题，也不会因螺纹锈蚀导致后期滤筒无法拆卸。在结构验证阶段，需要模拟实际安装工况做1.2倍额定压力的静压密封测试，以及不少于500次的反复拆装循环测试，验证螺纹的耐磨性和翼耳的结构强度，保证在产品全生命周期内不会出现结构失效问题。
