工业吊装用环形吊耳螺栓结构设计

　　在车间重型零部件转运、大型设备整机吊装、模具模架高空移位这类常规工业作业场景里，吊环螺栓是出现频率极高的受力连接件，和焊接式吊耳不同，这类螺纹连接的吊具不需要在工件表面做焊接预处理，也不会因为焊接热应力改变工件母材的力学性能，只要工件上预先加工出匹配规格的内螺纹孔，就能快速完成吊点的安装固定，作业完成后也可以快速拆卸，不会在工件表面留下凸起的焊疤，对于需要反复转序、多次吊装的加工件来说，这种可拆式吊点的适配性要远高于固定式焊接吊耳。

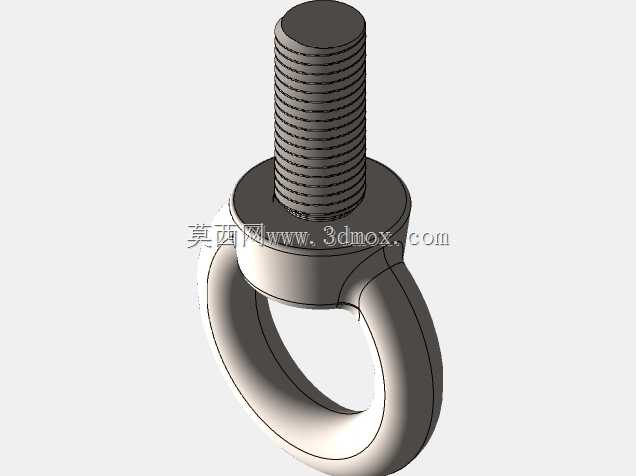

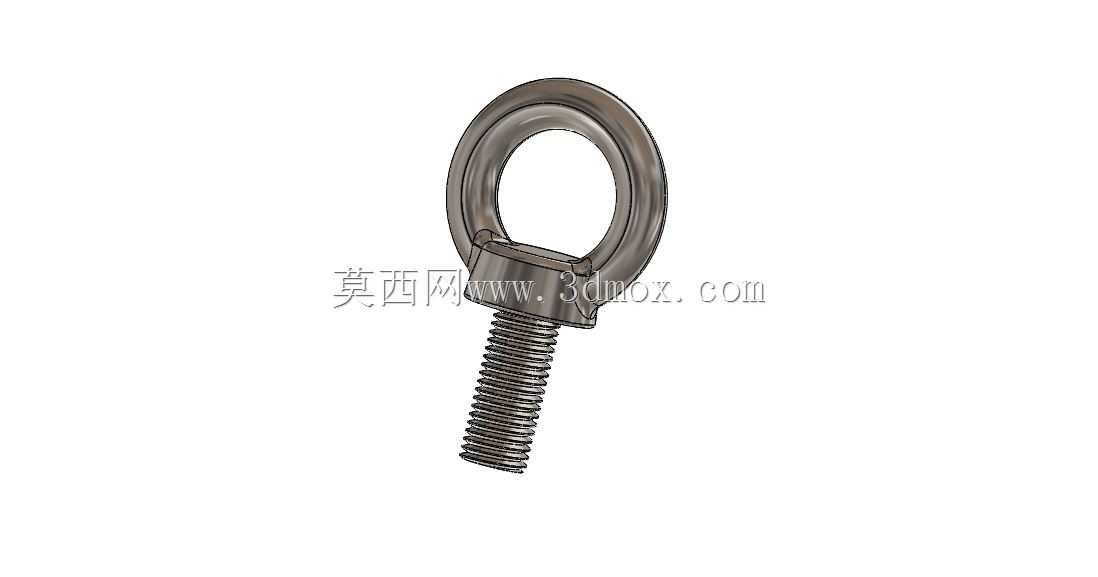

　　从实际受力的角度出发，这类吊环螺栓的设计核心首先是环形吊耳与螺杆衔接位置的结构强度，这个区域是整个零件的应力集中点，吊装作业时所有的载荷都会通过吊环传递到衔接段，再通过螺杆的螺纹牙传递到被吊工件上，所以建模时这个衔接位置不能做直角过渡，必须设置足够半径的圆角来分散应力，避免起吊瞬间的冲击载荷导致衔接位置出现裂纹甚至断裂。环形部分的截面不能做成正圆形，要根据实际受力方向做略微的扁平化处理，因为吊装时钢丝绳或者卸扣的受力方向基本是沿着螺杆轴线方向或者小角度倾斜，扁平化的截面可以增加吊环和索具的接触面积，减少局部压强，避免索具被尖锐棱边割损，同时也能让吊环自身的截面抗弯模量更贴合实际受力方向，不会出现材料的无效冗余。

　　螺杆部分的设计要和常规的外螺纹紧固件做区分，普通连接螺栓的螺纹收尾段可以有不完整牙型，但作为吊具使用的螺栓，螺纹的有效旋合长度必须严格匹配被吊工件的螺纹孔深度，一般要求有效旋合圈数不低于8圈，才能保证螺纹牙的受力均匀，不会出现前几牙受力过大导致滑牙的问题。建模时螺纹部分不能只做装饰性的贴图处理，要还原真实的牙型轮廓，包括牙顶的圆角、牙底的过渡圆弧，这些细节直接关系到后续做有限元受力分析时的结果准确性，如果把螺纹简化成光杆，计算出来的应力值会和实际工况偏差很大，无法给选型提供可靠的参考。另外螺杆和吊环衔接的位置要做一个直径略大于螺纹大径的轴肩，安装时这个轴肩会紧贴被吊工件的表面，一方面可以起到定位作用，保证螺杆旋入的深度一致，另一方面也能避免螺纹根部直接承受弯曲载荷，相当于给螺纹段做了一个加强支撑。

　　从安装边界的角度来说，设计这类吊环螺栓时必须明确标注允许的吊装角度，垂直起吊时的额定载荷是最大的，当吊索和螺杆轴线的夹角超过45度时，吊环受到的分力会急剧增大，所以环形部分的内孔尺寸要足够容纳常规规格的卸扣或者钢丝绳套，不能出现索具卡滞的情况，内孔的边缘要做倒钝处理，不能有加工毛刺，防止反复吊装时磨损索具。很多现场作业出现的吊装事故，往往不是因为吊环本身的强度不够，而是安装时没有保证轴肩和工件表面完全贴合，或者旋合长度不足，导致受力时螺杆出现偏斜，额外的弯曲载荷直接把螺杆从根部折断，所以建模时也要把轴肩的端面平面度要求考虑进去，保证安装时接触面能完全贴合，不会出现缝隙。

　　在不同的应用场景里，这类吊环螺栓的尺寸规格跨度很大，小型的可能只有几毫米公称直径，用来吊装小型的电机、泵阀类零部件，大型的公称直径可以达到几十毫米，用来吊装数十吨重的重型设备机架，但不管规格大小，核心的设计逻辑是一致的：就是保证载荷传递路径上的每一个截面都有足够的强度储备，同时避免出现尖锐的应力集中点。和其他吊装配件相比，吊环螺栓的优势在于通用性强，不需要针对每个工件定制专用吊具，只要工件上有对应的螺纹孔就能使用，而且可以重复使用，只要每次使用前检查有没有裂纹、螺纹有没有变形，就能长期在不同的作业场景里使用，这也是它在机械加工、设备装配、物流转运这些领域被广泛应用的核心原因。建模过程中还要注意，吊环的环形平面和螺杆的轴线要保证严格的垂直度，如果两者出现偏斜，安装后吊环的受力方向就会和设计方向出现偏差，额定载荷会出现大幅下降，这个形位公差的要求在模型里也要通过基准的设置体现出来，方便后续出工程图时标注对应的公差要求。
