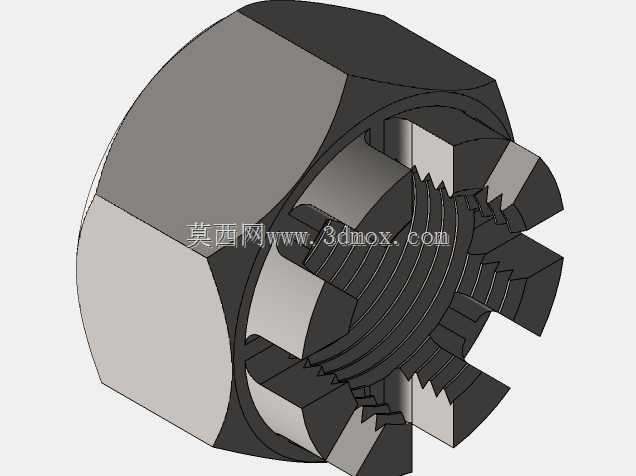

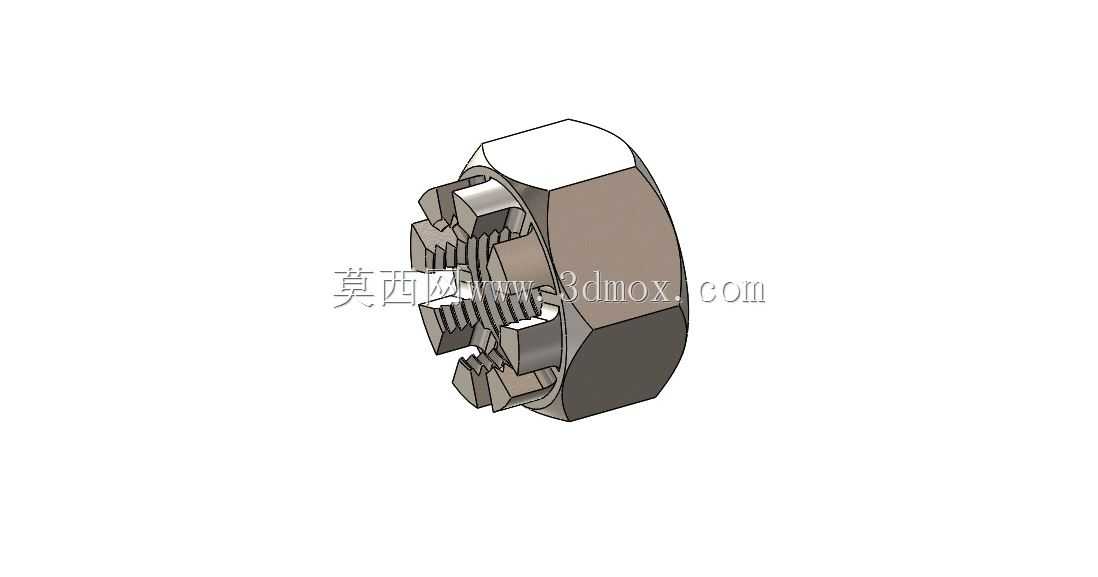

M42规格六角槽形冠形锁紧螺母结构

这类六角槽形冠形螺母，在重载振动工况的机械连接场景里应用极广，从矿山破碎设备的主轴紧固、重型商用车的轮轴锁紧，到起重机械的销轴端部固定、大型风机的传动组连接，但凡需要承受交变载荷、存在振动松脱风险的螺纹连接副，基本都能见到它的身影。和普通六角螺母不同，它的顶部加工出均匀分布的径向槽，使用时需要配合螺杆端部的径向销孔，待螺母按规定扭矩拧紧后，将开口销穿过螺母槽与螺杆的销孔再掰开锁止，从根本上避免设备运行过程中螺母受振回转松脱，这也是它在重载连接场景里无法被普通紧固件替代的核心原因。

做这个结构的三维建模时，首先要锚定螺纹规格的基准，M42属于大规格粗牙螺纹，建模时不能只做外观示意，要把螺纹牙型的啮合间隙、顶部槽的位置公差都考虑进去——很多新手建模时容易忽略槽的分度精度，要是六个槽的分度角偏差超过1度，实际装配时就会出现销孔对不上槽位的问题，要么得强行回拧螺母牺牲预紧力，要么根本穿不过开口销，完全失去锁紧作用。六角对边的尺寸要符合紧固件的通用公差要求，保证常规的重型套筒、呆扳手能够顺利卡合，不会出现扳拧空间不足的问题；顶部冠形部分的高度不能随意设定，要保证槽深足够容纳开口销的折弯段，同时槽底到螺纹收尾处的壁厚要满足强度要求，避免拧紧时槽根处出现应力开裂。

从安装边界来看，这类M42规格的槽形螺母，适配的是直径42mm的外螺纹销轴或螺栓，拧紧时的预紧扭矩要匹配8.8级或10.9级的螺杆强度，不能过拧导致螺纹滑牙，也不能预紧力不足导致连接副存在间隙。建模时要注意六角端部的倒角处理，既方便装配时快速对准螺纹孔，也能去除加工毛刺避免划手；顶部的槽口边缘要做微小的倒角，防止穿开口销时被锐边卡住，也能减少槽口处的应力集中，在承受冲击载荷时不会从槽根处萌生裂纹。

实际选型应用时，还要注意它和普通厚螺母的使用场景差异：如果是静态的设备基座连接，没有持续振动冲击，用普通六角螺母加防松垫圈就足够，但如果是存在往复运动、持续振动的转动副连接，比如工程机械的铰接点、传动系统的端部锁紧，就必须用这种带槽的冠形螺母配合开口销锁止，哪怕设备长时间运行出现轻微的预紧力衰减，开口销的机械锁止结构也能完全阻止螺母回转，不会出现连接松脱导致的设备故障。建模过程中还要还原螺纹的收尾结构，不能让螺纹直接切到螺母支撑面，否则装配时支撑面和被连接件无法完全贴合，会导致预紧力分布不均，局部应力过大压坏被连接件的接触面。另外，螺母的支撑面要保证足够的平面度，建模时不要在支撑面上做多余的结构，保证拧紧时整个支撑面均匀受力，避免出现偏载导致螺纹受力不均，降低连接副的整体疲劳强度。
