多安装位铰接式机械连接支座结构

这类多安装位的铰接连接支座，在轻工自动化输送线、小型工装夹具的铰接点位、非标设备的连杆传动末端都有非常广泛的应用场景，核心作用是实现两个具备相对摆动需求的构件之间的刚性连接，同时预留规定角度范围内的转动自由度，避免硬连接带来的应力集中问题。从实际设备装配的角度看，这类支座通常作为固定端铰接基座使用，一侧通过螺栓锁紧在设备机架的安装平面上，另一侧的双叉耳结构通过销轴与活动摆臂、连杆或者气动元件的活动端连接，能够承受径向的铰接载荷，同时抵消部分传动过程中产生的侧向弯矩。

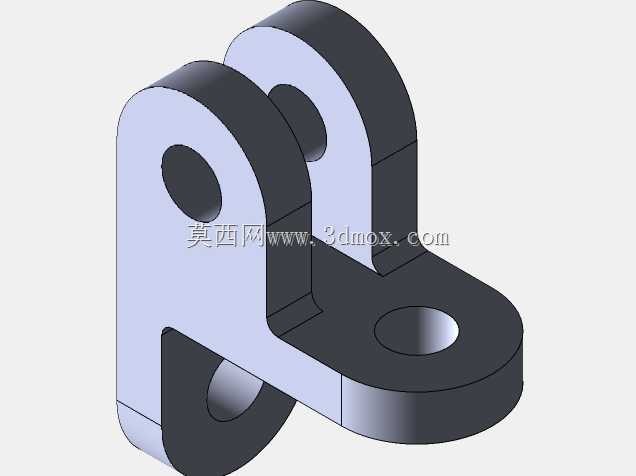

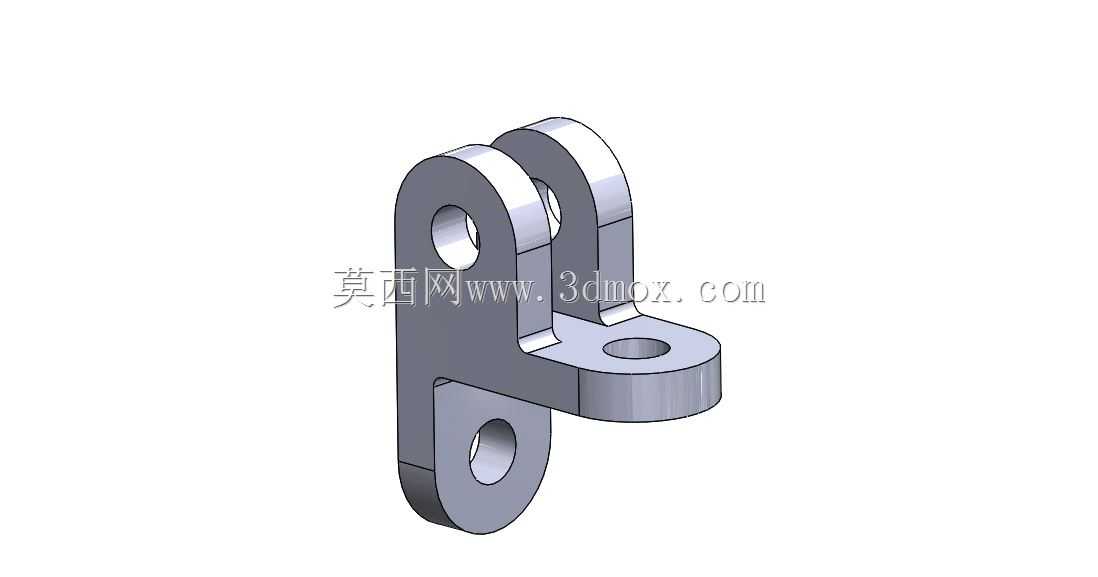

在结构设计的考量上，这个零件采用了竖置主承载臂加侧伸安装耳的布局，主臂上端的双叉耳结构是核心的铰接承载位，两个平行的耳片上加工有同轴的通孔，用于穿装铰接销轴，耳片的厚度根据常规铰接场景的剪切载荷做了匹配，孔边做了倒角处理，既方便销轴装配导入，也能消除孔口的应力集中，避免长期受交变载荷时出现孔边开裂的问题。主臂下端延伸出的单耳结构，是辅助铰接点位，可用于安装辅助支撑杆、限位拉簧或者位置检测元件的触发摆杆，让单个支座可以同时满足两个点位的铰接需求，减少设备上额外支座的焊接或安装工作量，压缩装配空间。侧伸的水平安装耳上加工有沉头安装孔，装配时螺栓从沉头侧穿入，锁紧后螺栓头不会突出安装平面，避免和周边运动构件发生刮碰，安装耳与主臂的衔接位置做了圆弧过渡加强，没有直角应力死角，能承受安装锁紧时的压紧力以及传动过程中传递到安装位的扭矩。

从安装边界的尺寸逻辑来看，双叉耳的开档尺寸匹配常规直径的标准销轴，耳片上的铰接孔公差按照间隙配合的要求设计，保证销轴穿入后可以灵活转动，不会出现卡滞；侧伸安装耳的孔位间距符合通用小型五金配件的安装孔距规范，可以直接适配常见规格的铝型材安装槽或者钢板安装面的预留孔位，不需要额外做安装位的二次加工。主臂的整体高度根据常见小型摆臂机构的摆动空间做了设定，当摆臂绕上端销轴摆动时，不会和侧伸的安装耳、下端的单耳结构发生运动干涉，下端单耳的铰接孔与上端双叉耳的铰接孔保持平行，保证两个铰接点位的转动轴线方向一致，避免连杆运动时出现别劲的问题。

在实际选型应用中，这类支座适合用在载荷不大、摆动角度范围在60度以内的铰接点位，比如小型料仓的闸门摆臂铰接、气动推杆的末端连接座、工装夹具的压板铰接位，相比单耳式的铰接支座，双叉耳的结构对销轴的支撑跨度更大，承受侧向力的能力更强，销轴不容易出现弯曲变形；相比整体式的铸造成型支座，这种机加工成型的结构尺寸精度更高，铰接孔的同轴度更容易保证，装配后的转动顺畅度更好。设计过程中需要重点关注几个受力位置的强度：一是双叉耳与主臂的衔接位置，这个位置是铰接载荷传递到主臂的关键截面，承受的弯曲应力最大，所以过渡圆角的半径不能过小，避免应力集中；二是侧伸安装耳与主臂的衔接位置，当安装螺栓锁紧时，这个位置会承受一定的弯曲力矩，过渡处同样需要做圆弧加强，不能留加工刀痕造成的应力缺口；三是各个铰接孔的内壁粗糙度要满足转动配合的要求，过于粗糙的孔壁会加快销轴的磨损，缩短构件的使用寿命。另外在装配时，双叉耳之间的铰接销轴需要加装开口销或者轴用挡圈做轴向限位，避免设备运行过程中销轴窜动脱出，造成连接失效；侧伸安装耳的沉头孔深度要匹配所用螺栓的头高，保证螺栓锁紧后头部完全沉入沉孔内，不会突出平面影响安装贴合度。
