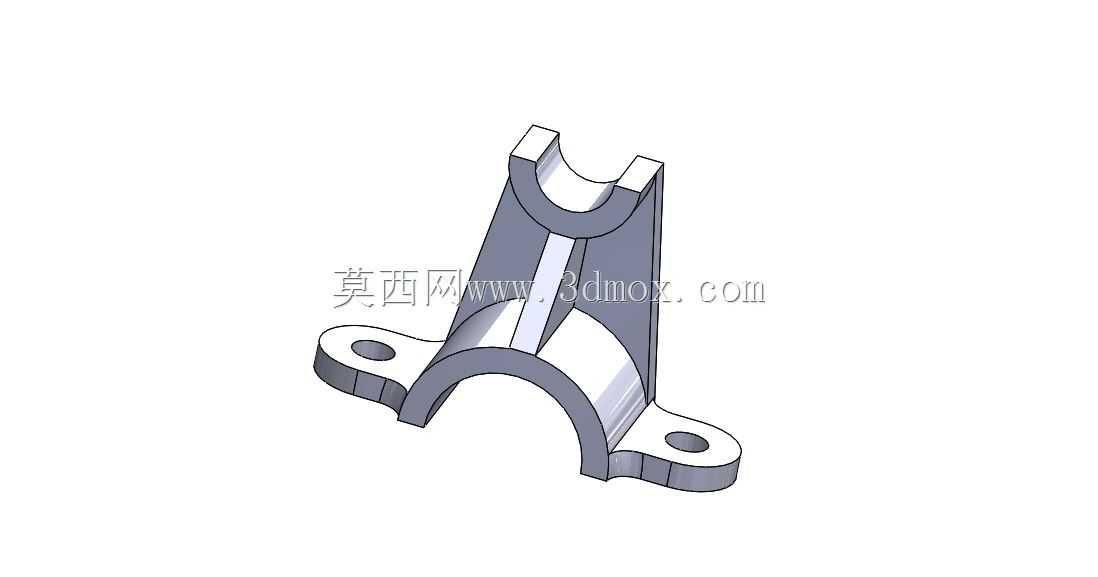

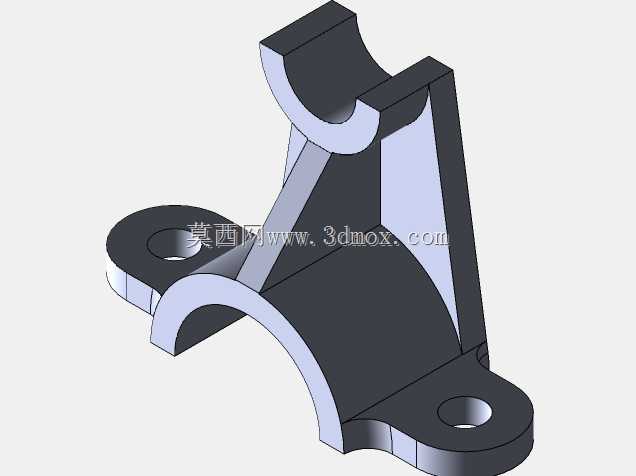

双安装耳带半圆槽支撑固定机械构件

项目分类:3D模型 发布时间:2021-10-16 ID:326879
  • 双安装耳带半圆槽支撑固定机械构件
  • 双安装耳带半圆槽支撑固定机械构件

这类带双侧安装耳的半圆槽支撑构件,在轻工输送线、小型工装夹具台、非标自动化机架的管轴类部件定位场景里应用十分普遍,日常设备运维中也常作为易损替换件出现,不少现场技改时会根据现有安装空间调整这类支撑件的尺寸,来适配不同管径的圆轴、管材的承托需求。从实际使用功能来看,该构件主要承担径向承托与轴向限位的双重作用,上部的开口半圆槽用来嵌装待支撑的圆轴类部件,槽口的开口设计方便轴类零件的快速拆装,不需要将整根轴从端部穿入,在设备检修更换轴上配件时,能大幅减少拆装工作量,下部的半圆弧结构可以和配套的抱箍件配合,抱紧穿过的轴类部件,避免支撑位置出现轴向窜动,两侧伸出的带孔安装耳则是用来将整个支撑件固定在设备基座、机架型材或者安装平板上,安装孔的位置经过对称设计,能保证受力时两侧的锁紧力均匀分布,避免单侧受力导致支撑件倾斜、轴类部件卡滞的问题。设计这类构件的时候,首先要明确待支撑轴的公称直径,上部承托槽的圆弧半径要比轴的半径大0.1到0.2毫米,预留出装配间隙,避免热胀冷缩或者加工误差导致轴无法顺利嵌入槽内,下部的抱箍配合圆弧要和上部槽保持同轴度,同轴度公差控制在0.05毫米以内,才能保证抱紧时整个圆弧面均匀贴合轴表面,不会出现局部应力集中的情况。两侧安装耳的厚度要根据支撑的载荷来核算,常规轻载场景下厚度取8到12毫米即可,安装孔的中心距要匹配常用的型材安装孔距,比如适配4040铝型材的话,孔中心距取40毫米的整数倍,能直接用T型螺栓锁紧,不需要额外打孔适配。安装耳和主体立板的连接处做了圆弧过渡,避免直角连接处出现应力集中,在承受交变载荷的时候不容易出现断裂问题,立板的厚度根据支撑高度调整,保证承托轴的时候不会出现侧向变形,立板中间的加强筋结构从下部抱箍位置一直延伸到上部槽的底部,提升整个构件的抗弯强度,在支撑较重的轴类部件时,不会出现立板弯折的情况。从安装边界来看,这类支撑件的整体宽度由两侧安装耳的外边缘决定,安装时要预留出螺栓拆装的空间,至少在安装耳外侧留出15毫米的扳手操作空间,构件的总高度要根据轴的安装中心高来确定,保证轴安装后和其他传动部件的中心高一致,避免出现传动不同心的问题。安装耳上的通孔直径比所用安装螺栓的公称直径大1毫米,方便安装时微调位置,抵消机架加工时的孔位误差,上部槽的开口宽度要略小于轴的直径,大概是轴直径的0.8倍,既能保证轴可以顺利从开口处压入槽内,又能在没有装抱箍的时候,轴不会轻易从槽内脱出,减少安装过程中的零件掉落风险。这类构件在实际使用中,常用来承托输送机的托辊轴、小型设备的传动轴、工装台的定位杆,部分气动管路的固定也会采用类似结构的支撑件,只是根据管路的直径调整槽的尺寸,相比整环式的支撑座,这种开口式的设计在后期维护更换时优势非常明显,不需要拆卸轴端的联轴器、链轮等传动部件,只需要松开下部抱箍和安装耳的螺栓,就可以将支撑件取下更换,能大幅缩短设备停机维护的时间。建模过程中要注意各个圆弧面的相切过渡,尤其是加强筋和立板、安装耳的连接位置,要保证圆角过渡自然,避免后续加工时出现应力集中点,同时安装孔的位置要做对称度校验,保证两侧孔的中心连线和上部半圆槽的轴线平行,避免安装后轴出现偏斜,影响传动精度。对于有耐磨要求的使用场景,还可以在上部半圆槽的位置镶嵌铜套或者尼龙衬套,减少轴转动时和支撑件的磨损,这时候设计槽的尺寸时就要提前预留出衬套的壁厚,保证镶嵌衬套后的内孔尺寸和轴径匹配。
