SOLIDWORKS设计的简易木制储物抽屉结构

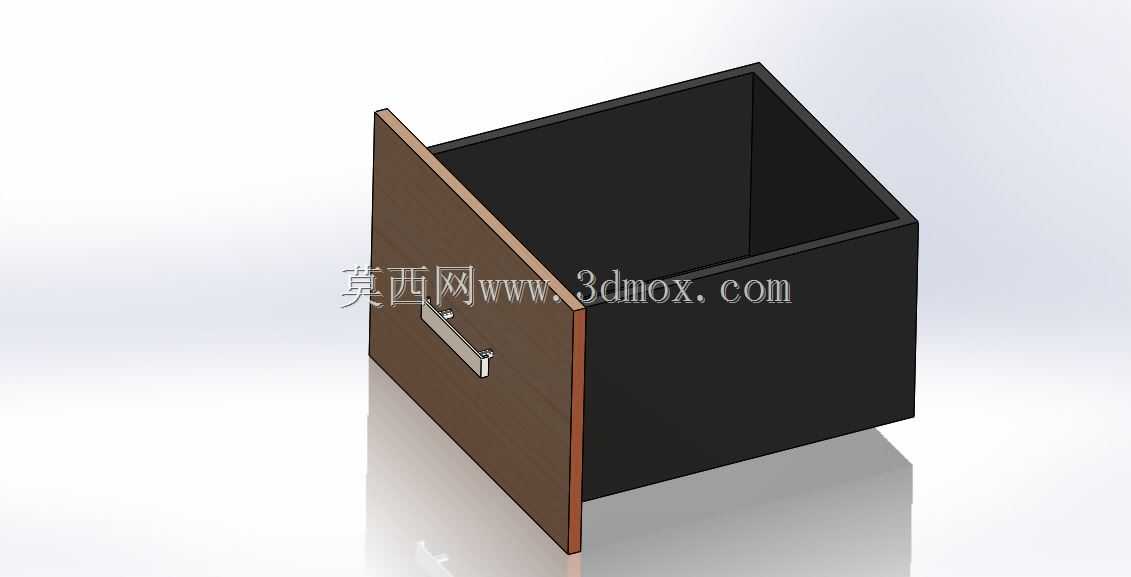

这款抽拉式储物构件主要应用于民用家具、办公工位储物、小型工装物料收纳等场景，在日常使用中承担小尺寸物件分类存放的功能，可嵌入书桌、衣柜、工具柜等柜体的预留安装位，通过抽拉动实现内部储物空间的启闭，无需额外复杂操作即可完成取放动作。从功能特性来看，该构件采用抽拉滑移的运动形式，主体为敞口盒式储物腔体，前端设置挡板搭配内嵌式拉手，抽拉过程中腔体沿预设轨迹平稳移动，挡板在闭合状态下可完全遮挡腔体开口，避免内部存放的物件滑落，同时起到一定的防尘作用，拉手的安装位置贴合人手操作的施力角度，抽拉时无需过大握持力即可完成开合动作。设计过程中优先考虑了木质加工的工艺特性，所有板件均采用等厚板材拼接成型，没有复杂的曲面造型与特殊加工特征，板材之间的连接采用常规的直角拼接结构，适配常见的钉接、胶合或者简易榫接加工工艺，普通木工设备即可完成全部构件的加工，不需要定制特殊刀具或者复杂工装。在结构设计上，腔体内部为完整的矩形储物空间，没有额外的内部分隔，使用者可根据实际存放需求自行搭配分隔件，适配不同尺寸的文具、小工具、零散配件或者日常小物件的存放；前端挡板的尺寸略大于腔体的外轮廓尺寸，闭合状态下挡板边缘可与柜体安装位的外表面贴合，形成整齐的外观面，同时避免抽拉过程中整个构件过度推入柜体内部导致取出困难。从安装边界来看，该构件的外轮廓为规则矩形，嵌入安装时仅需要在柜体上预留对应尺寸的矩形空腔，不需要额外设置复杂的导轨安装位，若对抽拉顺滑度有更高要求，可在腔体两侧与柜体空腔的接触面加装简易滑轨或者粘贴减摩垫片，基础使用场景下依靠木质接触面的低摩擦特性即可满足抽拉需求；构件的整体深度、宽度与高度尺寸均采用常规家具抽屉的通用比例，可直接适配多数民用书桌、床头柜、矮柜的标准预留安装尺寸，不需要对现有柜体结构做大幅修改即可完成替换或者加装。在实际使用场景中，这类简易抽屉除了民用家具领域，也可用于车间工位的小型工具收纳，放置在工作台下方的预留空间内，存放常用的螺丝刀、扳手、量具等小型工装工具，抽拉式的结构可在需要时快速拉出取放工具，闭合后不会占用工作台的操作空间，木质构件的自重较轻，抽拉过程中不会产生金属构件的碰撞噪音，适合对环境噪音有一定要求的办公或者作业场景。设计时充分考虑了木质材料的形变特性，板件拼接处预留了微小的工艺间隙，避免环境温湿度变化导致板材膨胀出现卡滞现象，腔体的边角处均做了微小的倒角处理，既避免加工过程中出现尖锐边角划伤操作人员，也能减少安装过程中板件边角与柜体空腔的磕碰损伤；前端挡板上的拉手采用外露式安装结构，通过两个固定点位与挡板连接，安装拆卸便捷，若拉手出现损坏可直接替换同规格的通用拉手配件，不需要对挡板本身做二次加工。
