菱形滚花圆柱调节旋钮结构设计

日常做设备结构设计时，这类带菱形滚花的圆柱旋钮是操作端最常用的手动调节元件，不管是小型试验台的参数微调、工装夹具的松紧调节，还是民用设备的档位切换、流量调节，都能见到这类零件的身影。不同于带拨杆的旋钮或者手轮，这类无额外突出结构的圆柱旋钮，外轮廓完全是规整圆柱面，安装后不会和周边的护罩、管线产生干涉，尤其适合安装空间局促、操作区域周边有密集布线或者相邻操作件的场景，不会因为误碰突出结构触发误操作。

设计这类滚花旋钮的时候，最先要敲定的是安装边界尺寸，首先是内孔的配合公差，这类旋钮一般是套在调节螺杆或者阀杆上，内孔根据适配的杆径选H7或者H8的间隙配合，保证装配后不会出现卡滞，同时要在内孔侧壁加工出平位或者顶丝孔，避免旋钮和调节杆之间出现相对转动，保证操作扭矩能完整传递到调节端。外圆直径的选择要结合操作扭矩来定，需要的调节扭矩越大，外圆直径就要做的越大，保证手动操作的时候能施加足够的力矩，不需要额外借助工具就能完成调节，一般手动操作的这类旋钮，外圆直径控制在15mm到40mm之间就能覆盖绝大多数场景，直径太小会导致捏持的时候施力困难，直径太大则会占用过多安装空间，也容易被意外剐蹭带动。

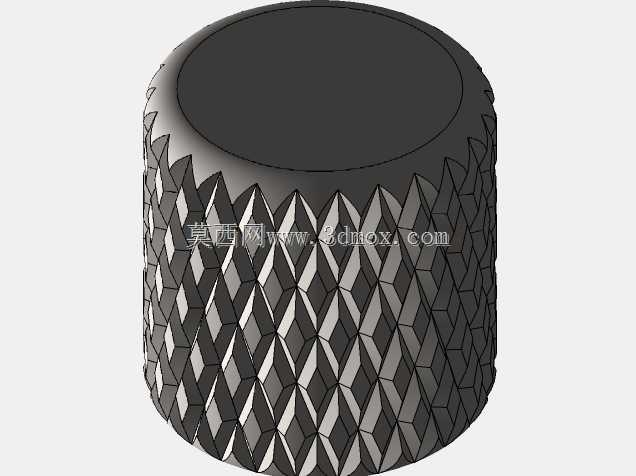

滚花结构的设计是这类旋钮的核心，这次做的是菱形网纹滚花，不同于直纹滚花只能在圆周方向提供防滑力，菱形滚花在轴向和圆周方向都能提供足够的摩擦力，不管是手指捏着旋钮做圆周转动，还是需要沿着轴向拔动旋钮做档位切换，都能保证手指和旋钮表面之间不会打滑。滚花的节距选择要结合外圆直径来匹配，小直径的旋钮选0.5mm或者0.8mm节距的细滚花，大直径的旋钮可以选1.0mm或者1.2mm节距的粗滚花，节距太小会导致滚花纹路太浅，使用一段时间后磨损就会失去防滑效果，节距太大则会导致表面硌手，长时间操作的时候会让操作人员手指产生不适感。滚花的加工深度也要控制在合理范围，深度太浅防滑效果不足，深度太深则容易在纹路缝隙里积存灰尘、油污，后期清洁维护麻烦，也会影响外观质感。

这类旋钮的主体结构一般做成空心圆柱结构，一方面能减少材料用量，降低零件重量，另一方面空心结构可以容纳调节杆的伸出端，避免调节杆端部突出旋钮表面刮伤操作人员，也能让整体外观更整洁。旋钮的上端面可以做轻微的倒角或者圆角处理，下端面和安装面板接触的位置，可以根据需求做一个小的沉台，适配面板上的安装定位孔，保证旋钮转动的时候不会出现径向窜动。如果是需要做档位标识的场景，可以在旋钮的上端面加工出刻度线或者档位标识点，配合面板上的基准标记，就能直观看到当前的调节位置，不需要额外加装指示件。

从实际使用场景来看，这类滚花旋钮的适用范围非常广，在小型检测设备上用来调节传感器的安装位置，在气路、液路管路上用来做小型截止阀的调节手柄，在工装夹具上用来做夹紧机构的手动操作件，在民用的小家电、音频设备上用来做参数调节旋钮，都能很好的满足使用需求。设计的时候还要考虑零件的加工工艺性，这类零件一般采用铝合金或者工程塑料加工，铝合金材质的旋钮强度高，耐磨损，适合工业设备上使用，表面可以做阳极氧化处理提升耐腐蚀性和外观质感；工程塑料材质的旋钮重量轻，绝缘性好，成本更低，适合民用设备或者低压电气设备上使用。滚花结构在车削加工的时候可以直接用滚花刀一次成型，不需要额外的后续加工，生产效率高，批量加工的时候成本可控。

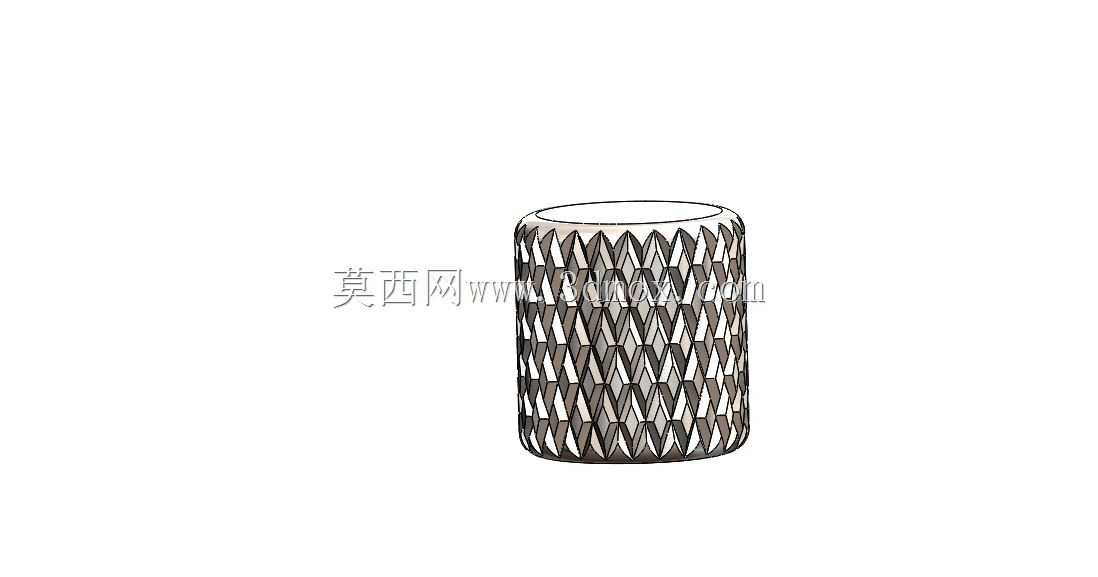

做三维建模的时候，要注意滚花特征的处理，如果是做结构验证的模型，不需要把每一条滚花纹路都完全建模出来，只需要在外观面上做纹理映射就能满足装配验证的需求，减少模型的特征数量，提升软件运行的流畅度；如果是做加工用的模型或者渲染展示用的模型，再把完整的菱形滚花特征做出来，保证加工出来的零件纹路清晰，渲染效果真实。建模的时候还要注意内孔和外圆的同轴度公差，控制在0.02mm以内，保证旋钮转动的时候不会出现偏心晃动，和安装面板之间的间隙均匀，不会出现摩擦卡顿的情况。上端面和下端面的平行度也要控制在合理范围，避免旋钮安装后出现倾斜，影响操作手感。
