SOLIDWORKS绘制双头开口扳手结构

在设备运维、机械装配、五金加工等日常作业场景里，双头开口扳手是普及率极高的手动紧固工具，不管是生产线设备的日常点检维护、非标设备的现场组装调试，还是家用五金维修、小型机械的拆装作业，都能看到这类工具的使用身影。和单头呆扳手相比，双头开口扳手的两端分别适配两种不同规格的外六角、方头螺栓螺母，单把工具就能覆盖两种常见紧固件的操作需求，能减少作业过程中频繁更换工具的频次，提升现场作业的效率，尤其适合外出抢修、户外作业这类携带工具数量受限的场景。

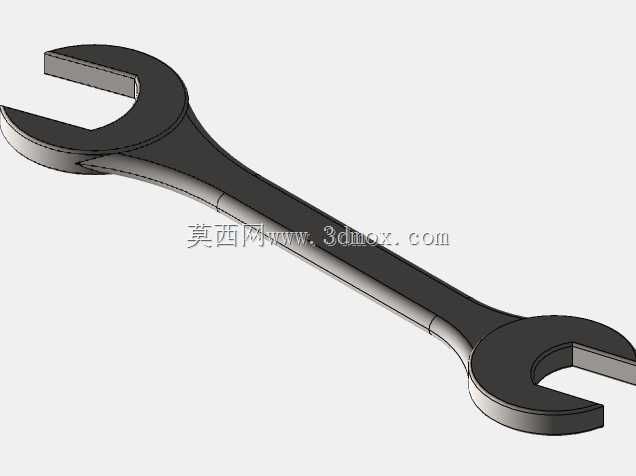

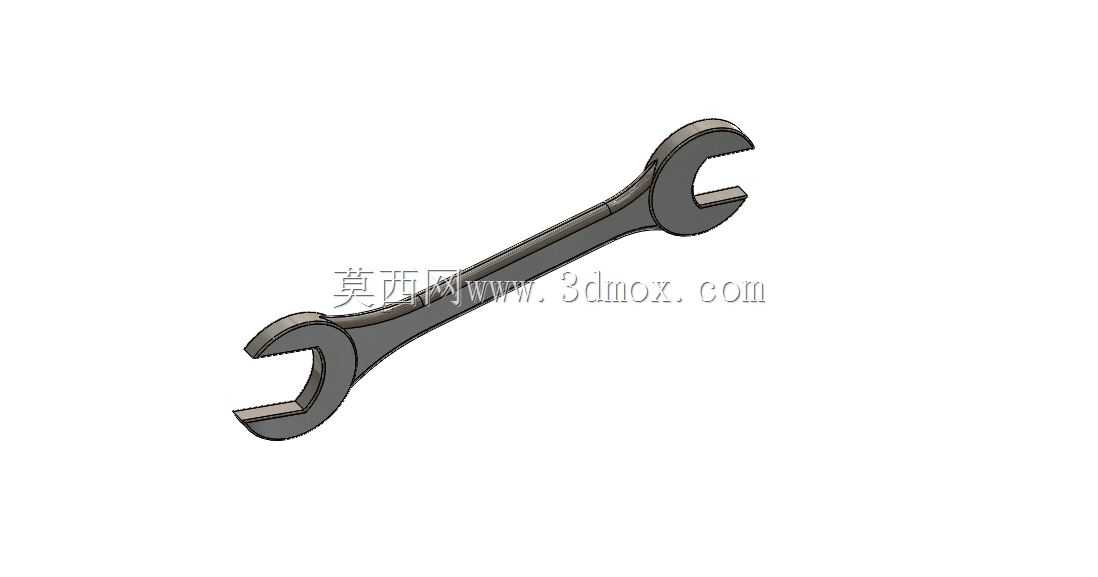

这款扳手的整体结构采用一体化实心锻压造型的设计思路，整体杆身做了等强度的流线型过渡，没有多余的镂空或者装饰性结构，从受力逻辑来看，扳手作业时的主要受力点集中在两端开口的卡口位置以及杆身的中段，杆身从两端开口向中间位置做了平缓的厚度收窄与宽度渐变，既保证了卡口位置有足够的结构强度承受紧固时的扭矩，不会因为受力过大出现开口变形、断裂的问题，也能适当控制工具整体的重量，降低长时间手持作业的疲劳感。两端的开口尺寸按照常规紧固件的标准规格做匹配设计，开口的两个平行工作面做了精准的尺寸公差控制，和螺栓螺母的对边尺寸配合间隙控制在合理范围内，作业时不会因为间隙过大出现打滑、磨损紧固件棱角的问题，开口的根部做了圆弧过渡处理，避免应力集中导致的根部开裂问题，同时开口的端面做了微小的倒角处理，方便快速对准卡入紧固件的位置，提升操作的顺畅度。

从安装与使用的边界尺寸来看，这款扳手的整体长度按照适配的紧固件规格做了匹配设计，长度既满足杠杆力矩的需求，保证普通成年男性手持作业时能施加足够的紧固扭矩，达到常规紧固件的预紧力要求，也不会因为长度过长导致在狭小空间内操作时出现转动干涉的问题。杆身的截面采用椭圆形的造型设计，和传统的矩形截面杆身相比，椭圆形截面的握持手感更好，边缘没有尖锐的棱角，长时间握持施力时不会硌手，同时椭圆形截面的抗扭、抗弯性能也更优，相同截面面积下能承受更大的作业扭矩，减少杆身弯曲变形的风险。扳手的表面做了均匀的氧化发黑处理，既可以提升表面的防锈耐腐蚀能力，在潮湿、多油污的作业环境下也不容易出现锈蚀，延长工具的使用寿命，同时哑光的表面处理不会产生强光反射，在车间强光照明或者户外阳光直射的环境下作业时，不会因为反光晃眼影响操作视线。

在实际的结构建模过程中，这类扳手的建模逻辑需要优先保证两端开口的尺寸精度，首先确定两端适配的紧固件对边尺寸，以此为基础绘制开口的轮廓草图，再通过放样或者拉伸的方式完成杆身的基础造型，之后对所有的棱角位置做圆角过渡处理，尤其是开口根部、杆身和开口连接的位置，圆角参数的设置需要兼顾应力分散和实际加工的工艺可行性，避免出现工艺上无法实现的尖锐内角。建模完成后可以通过软件的仿真模块简单验证杆身的受力变形情况，确认在额定扭矩下的变形量在允许范围内，不会出现永久变形或者断裂的问题，同时也可以模拟扳手在不同角度下的操作空间，确认在常见的狭小装配空间内，扳手转动60度即可完成下一次卡合，符合开口扳手的常规操作逻辑。这类实心扳手的结构没有活动部件，整体可靠性高，维护成本极低，只要不超过额定扭矩使用、不把扳手当做撬棍或者敲击工具使用，就能保持很长的使用寿命，是手动紧固作业场景里不可或缺的基础五金工具。
