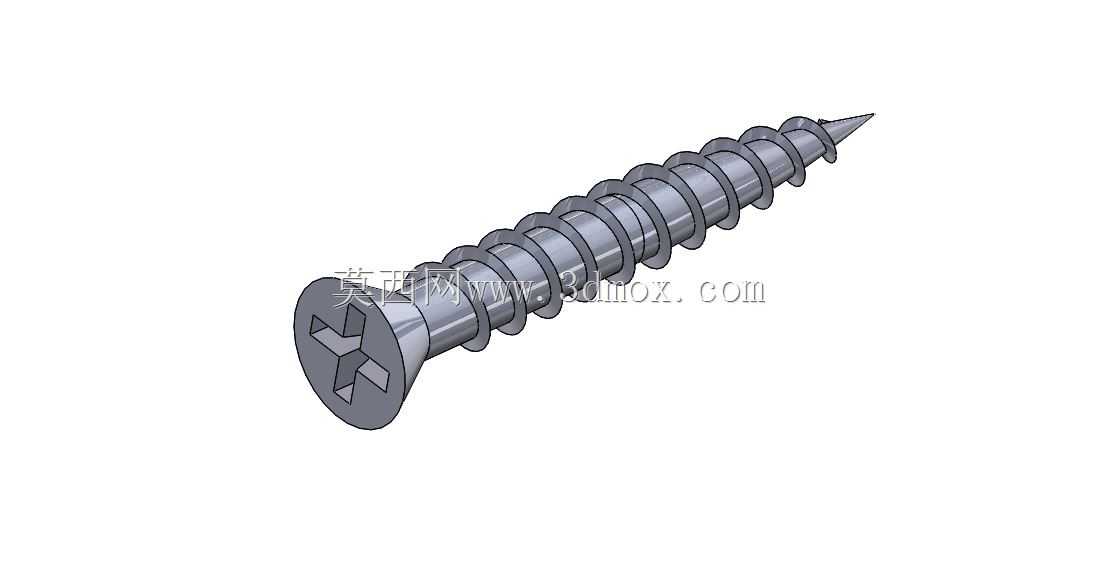

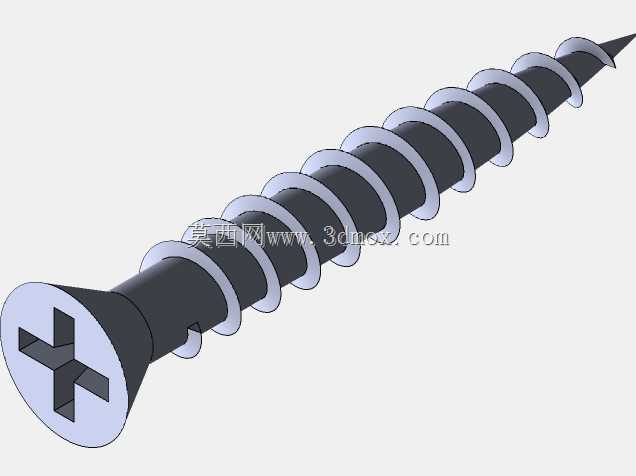

十字沉头自攻钣金螺钉三维结构

日常做薄板类结构装配时，最常碰到的连接痛点就是薄板攻丝易滑牙、拆换后螺纹失效，这类沉头自攻钣金螺钉就是针对这类场景优化的紧固件，不用预先在钣金件上攻制内螺纹，靠拧入过程中自身螺纹切削挤压板材形成适配的啮合牙型，装配效率比传统机螺钉加螺母的组合高不少，在电控柜壳体、薄钢板设备护罩、通风管道法兰拼接、小型钣金支架固定这类场景里使用率极高。从结构设计上看，头部采用十字槽沉头构型，沉头角度匹配通用钣金件的90度沉孔加工标准，装配后头部可以完全埋入板材表面，不会突出外露，既避免了突出螺头刮擦操作人员、勾挂管线的问题，也能让钣金外表面保持平整，适配需要后续做表面喷涂、贴面装饰的外装钣金件。十字槽的槽型深度和驱动角做了优化，匹配常规PH2十字批头的啮合尺寸，拧入时批头不容易滑出槽口，能降低装配时螺头打花的概率，哪怕是电动螺丝刀高速拧入的工况下，也能保持稳定的驱动啮合。螺杆部分采用全螺纹设计，从头部下方一直延伸到尖端，螺纹牙型是专门针对1-3mm厚度冷轧钢板、镀锌板这类常见钣金材料设计的，牙距比普通机螺钉更宽，牙侧角经过优化，拧入时对板材孔壁的挤压变形量控制在合理区间，不会因为挤压应力过大导致钣金孔周边起鼓、开裂，同时能形成足够的啮合抱紧力，普通1.5mm厚冷轧板上拧入后，轴向拉拔力能满足常规钣金护罩、支架的固定需求，不会因为设备运行的轻微振动出现松脱。尖端做了缩径导向处理，不用预先做高精度的孔位对位，只要预制孔偏差在0.5mm以内，螺钉尖端就能顺着孔位导向顺利拧入，降低了钣金件预制孔的加工精度要求，适合批量生产时的快速装配。做三维建模的时候，首先要确认几个核心安装边界：沉头头部的大径尺寸要匹配对应规格的沉孔直径，保证头部埋入后和板面齐平，不能出现头部沉不下去或者沉孔过大导致头部下陷的问题；螺杆的公称直径要和钣金预制底孔尺寸匹配，不同厚度的板材对应底孔尺寸有细微差别，建模时要把螺纹大径、中径的公差考虑进去，避免实际装配时出现拧不动或者啮合过松的问题；螺纹收尾部分和头部的衔接处做了微小的过渡圆角，避免应力集中，因为螺钉拧紧时头部和螺杆衔接位置是应力最高的区域，这个位置如果是直角衔接，反复拆装或者受冲击载荷时容易出现断钉的问题，微小的过渡圆角能大幅提升这个位置的疲劳强度。实际选型应用的时候，要注意螺钉的总长度要匹配叠层板材的总厚度，一般要求拧入后螺杆尖端露出底层板材2-3个牙距，保证足够的啮合长度，但是也不能露出过长，避免尖端刮擦内部的线缆或者其他零部件；如果是用在有防腐要求的户外钣金设备上，这个结构也可以直接适配不同的表面处理工艺，建模时的表面粗糙度设置可以匹配镀锌、达克罗等常见五金紧固件的处理要求，不用额外修改结构构型。另外这类螺钉和塑料件上用的自攻螺钉有明显区别，它的螺纹牙型更硬，牙顶更锋利，适合切削挤压金属板材，而不是塑料件的软质材料，建模时牙型的角度、牙顶宽度都要针对钣金材质的特性做调整，不能直接套用塑料自攻钉的参数，否则实际装配时会出现拧入扭矩过大、板材孔变形的问题。在做整机钣金结构的虚拟装配时，这个螺钉模型可以直接调用到装配体中，配合沉孔特征做干涉检查，能提前发现沉孔深度不够、螺钉长度过长导致的装配干涉问题，减少实际打样时的改模次数，尤其是做批量钣金设备设计时，标准紧固件的准确建模能大幅提升装配验证的效率，避免因为紧固件选型错误导致的生产返工。
