带安装底座的卧式轴套支撑座结构

这类带安装底座的卧式轴套支撑件，在轻工输送线、小型非标传动设备、桌面级工装夹具的传动布局里十分常见，核心作用是为回转类轴件提供径向支撑，同时通过底部的安装结构完成与设备机架的刚性固定，避免轴系运转过程中出现径向窜动、支撑刚度不足引发的振动问题。从实际使用场景来看，这类支撑座常被用在转速不超过1200rpm、载荷为中等径向载荷的传动环节，比如小型皮带输送机的从动端支撑、手动工装的转轴定位、小型实验设备的回转部件承载，相比一体式铸造的重型轴承座，这类结构重量更轻，加工工序更短，适配小载荷、安装空间紧凑的布局需求。

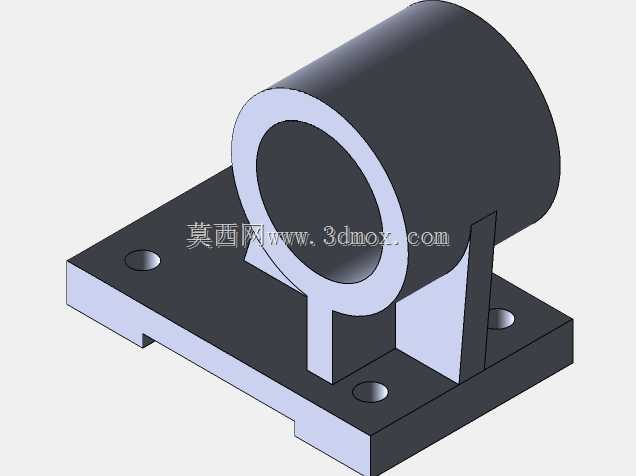

设计过程中首先要匹配被支撑轴的直径公差，轴套内孔的尺寸精度通常取H7级，保证与轴套或者滑动轴承的配合间隙处于合理范围，既不会因为间隙过大引发轴的晃动，也不会因为间隙过小导致装配卡滞、运转发热。支撑筒的壁厚需要根据径向载荷大小核算，常规小载荷场景下壁厚取内孔直径的1/8到1/6即可，若存在一定的冲击载荷，可适当增加壁厚，同时在支撑筒与底座的连接位置增设三角形加强筋，就像图中呈现的两侧筋板结构，筋板的厚度通常取底座厚度的0.8倍，高度延伸至支撑筒的水平中心线下侧，避免筋板过高干涉轴上零件的安装，也能最大化提升连接位置的抗弯折能力，抵消轴系运转时传递到支撑筒根部的弯矩，防止长期受力后出现焊缝开裂或者结构变形。

底部安装板的设计需要匹配设备机架的安装孔位，图中底座上设置的四个沉头通孔，孔位通常按照矩形对称排布，沉头深度要适配所选内六角螺栓的头部高度，保证螺栓安装后头部不高出安装板表面，避免与其他部件产生干涉。安装板的底部设置有定位凹槽，这类凹槽的作用是在装配时与机架上的定位凸台配合，快速完成支撑座的位置找正，减少装配时的调整工作量，同时也能承受部分径向剪切力，降低连接螺栓的受剪载荷，提升连接可靠性。安装板的厚度需要根据整体支撑高度核算，避免螺栓拧紧时安装板出现翘曲变形，常规小尺寸支撑座的底座厚度取8-12mm即可满足刚度要求。

从安装边界来看，这类支撑座的轴向总宽度要小于轴上相邻零件的间距，保证支撑筒两端与轴上的挡圈、链轮或者带轮之间预留1-2mm的间隙，避免运转过程中出现摩擦。安装时需要先通过底部的定位结构完成初步定位，再依次对角拧紧四个安装螺栓，拧紧力矩要符合对应螺栓的扭矩要求，防止受力不均导致底座倾斜，进而引发轴的同轴度偏差。轴套内孔通常会预留润滑脂槽的加工空间，部分工况下可以在支撑筒侧壁开设注油孔，方便定期补充润滑脂，降低轴与轴套之间的磨损，延长部件的使用寿命。

建模过程中需要注意各结构之间的圆角过渡，尤其是筋板与支撑筒、底座的连接位置，要设置R2-R3的铸造圆角或者加工圆角，避免应力集中，若采用钣金焊接工艺制作，焊接位置需要预留焊接收缩余量，焊后进行时效处理消除内应力，防止后续使用过程中出现变形。若采用机加工方式制作，毛坯加工前需要进行正火处理，提升材料的切削性能，各安装孔的位置度公差要控制在0.1mm以内，保证安装后轴的回转中心与设计位置的偏差在允许范围内，不会出现轴系卡滞的问题。
