这类双端带铰接孔的连接支架,在轻工自动化输送线、小型工装夹具、户外便携折叠设备里的应用频次很高,日常做结构方案的时候经常会碰到类似的铰接承载需求,很多新手建模的时候容易忽略安装边界和受力形变的匹配问题,最后做出来的件要么装不上,要么受载后出现应力集中断裂。先从实际使用场景说,这类支架最常见的用法是作为两个活动构件之间的铰接传力件,比如在小型折叠作业台的侧边支撑结构里,它一端通过销轴连接固定台架的基座端,另一端连接活动翻板的铰接耳,翻板抬升或者下放的时候,支架跟着绕两端的销轴做定轴转动,承担翻板上放置工件的部分载荷,避免翻板受载后向下弯折。还有在小型气动推料机构的导向限位结构里,这类支架也会作为摆杆的支撑载体,两端的铰接孔分别穿装销轴连接气缸推杆末端和料道侧的固定座,气缸伸缩的时候,支架随动摆动,限制推杆的运动轨迹,避免推杆伸出过长出现径向窜动。

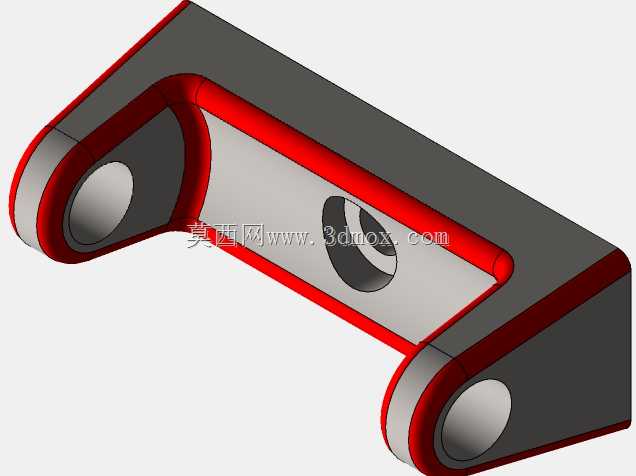

从功能特性来看,这个支架的主体采用等厚的板状弯折结构,中间的腹板做了平直设计,腹板上预留的通孔是用来穿装锁紧螺钉或者定位销的,当支架摆动到指定工作位置时,可以通过这个孔配合紧固件实现位置锁定,避免承载过程中出现意外移位。两端的卷边铰接孔做了加厚的翻边处理,这个细节是设计里很关键的点,很多新手做这类铰接件的时候直接在平板上冲孔,孔壁的接触长度只有板厚那么大,销轴穿装后接触面积小,单位面积压强大,反复转动磨损很快,用不了多久孔就会磨成椭圆,出现铰接间隙过大的问题,做翻边加厚之后,孔和销轴的接触长度大幅增加,压强降低,耐磨性能提升不少,同时翻边结构也相当于给孔位做了局部加强,避免受侧向力的时候孔位出现开裂。支架的弯折棱边做了等半径的圆角过渡,没有尖锐的直角棱,一方面是避免装配的时候划伤操作人员,另一方面圆角过渡可以大幅降低弯折位置的应力集中系数,支架承受交变载荷的时候,不会在弯折直角的位置最先出现疲劳裂纹。
说下设计思路,做这个结构的时候首先要确定两端铰接孔的中心距,这个尺寸是整个构件的核心安装尺寸,直接决定了铰接构件的活动行程范围,比如用在折叠台架上的时候,中心距的尺寸要匹配翻板放平后的支撑高度,算好转动过程中的死点位置,避免支架转动到极限位置的时候和周边构件出现运动干涉。然后是铰接孔的内径公差,因为要和标准销轴配合,一般选间隙配合的公差带,保证销轴穿装后能灵活转动,不会出现卡滞,同时间隙不能太大,不然会有明显的传动旷量,影响机构的运动精度。中间腹板上的安装孔位置,要避开两端铰接孔的转动包络范围,也就是说当支架绕任意一端的销轴转动到最大角度时,紧固件的头部不能和铰接座的端面产生刮蹭,这个点很多人建模的时候只看静态装配位置,没做运动干涉检查,实际装配的时候才发现螺丝头会顶到旁边的座体,不得不临时打磨修改。腹板的厚度选择要匹配额定承载需求,不能盲目选厚板增加不必要的重量,也不能选太薄导致受载后腹板出现翘曲变形,一般这类轻载场景下,用普通Q235钢板冲压弯折的话,3到5毫米的厚度就能满足大部分使用需求,如果是用在有腐蚀的环境里,换成304不锈钢材质的话,厚度可以适当调整,因为不锈钢的屈服强度和普通碳钢有差异。
再讲安装边界的问题,支架两端的铰接孔外侧端面,要和配套的铰接耳内侧端面预留0.1到0.2毫米的间隙,不能完全顶死,不然转动的时候摩擦力太大,机构动作不顺畅,还会加剧端面的磨损。支架的整体宽度要小于两侧铰接耳之间的内档尺寸,保证支架能顺利卡入铰接耳之间,不会因为宽度超差装不进去。中间腹板上的安装孔,孔边到腹板边缘的距离要大于两倍的孔径,避免锁紧螺钉的时候,孔边的材料因为挤压出现变形开裂。另外,支架的外轮廓所有非配合面都做了去毛刺处理,没有残留的冲压飞边,装配的时候不需要额外修磨,能提升现场装配的效率。从受力角度分析,这个支架在工作的时候主要承受的是沿两端孔中心连线方向的拉压载荷,还有少量的侧向弯曲载荷,所以弯折处的圆角半径不能小于板厚,不然冲压弯折的时候容易出现外侧材料拉裂的问题,同时受力的时候应力集中系数也会过高。两端铰接孔的翻边高度要一致,不能出现一边高一边低的情况,不然穿装销轴的时候会出现偏斜,导致转动卡滞。很多人做这类结构的时候还容易忽略一个细节,就是铰接孔的端面要和孔的轴线保持垂直,如果端面倾斜,销轴穿装后锁紧的时候会把支架别住,转动的时候阻力很大,还会让销轴承受额外的弯曲应力,时间长了销轴容易变形断裂。
实际做三维建模的时候,这类支架优先用钣金模块来做,先画好平板的外形轮廓,预留好弯折余量,然后添加弯折特征,再做翻边孔,最后处理边角的圆角,这样做出来的模型能直接导出钣金展开图,对接下料冲压的工艺,不用后续再重新画工艺图,比用实体建模效率高很多,也更符合实际加工的流程。建模的时候要把所有的配合尺寸都做参数化关联,比如后续要调整中心距或者板厚的时候,只需要修改对应的参数,整个模型就能自动更新,不用逐个特征去修改,能大幅提升同系列结构的设计效率。还要注意做运动仿真验证,把支架和配套的铰接座、销轴装配到一起,模拟整个转动行程,检查各个极限位置有没有干涉,尤其是中间安装孔装了螺钉之后,螺钉头在整个运动过程中会不会和周边零件碰擦,把干涉问题在设计阶段就解决掉,避免做出来实物之后再返工修改。
