工业传动用高精度直线导轨结构设计

　　在自动化生产线、精密检测设备、数控机床的进给单元中，直线导向部件的精度保持性、负载承载能力直接决定整套设备的运行稳定性，本次呈现的直线轨道结构，是针对中低速往复传动场景优化的导向元件，可适配多类需要精准直线位移的机械结构。从实际应用场景来看，这类轨道常被用在3C产品组装流水线的滑台移动模块、激光切割设备的进给轴、精密检测仪器的位移平台上，也可配套在非标自动化设备的推拉机构、物料移栽机构中，承担运动导向、负载承载的核心作用，相比普通光轴导向结构，这类带安装基准面的直线轨道抗偏载能力更强，安装调试时的对中难度更低，能有效缩短设备组装时的调校周期。

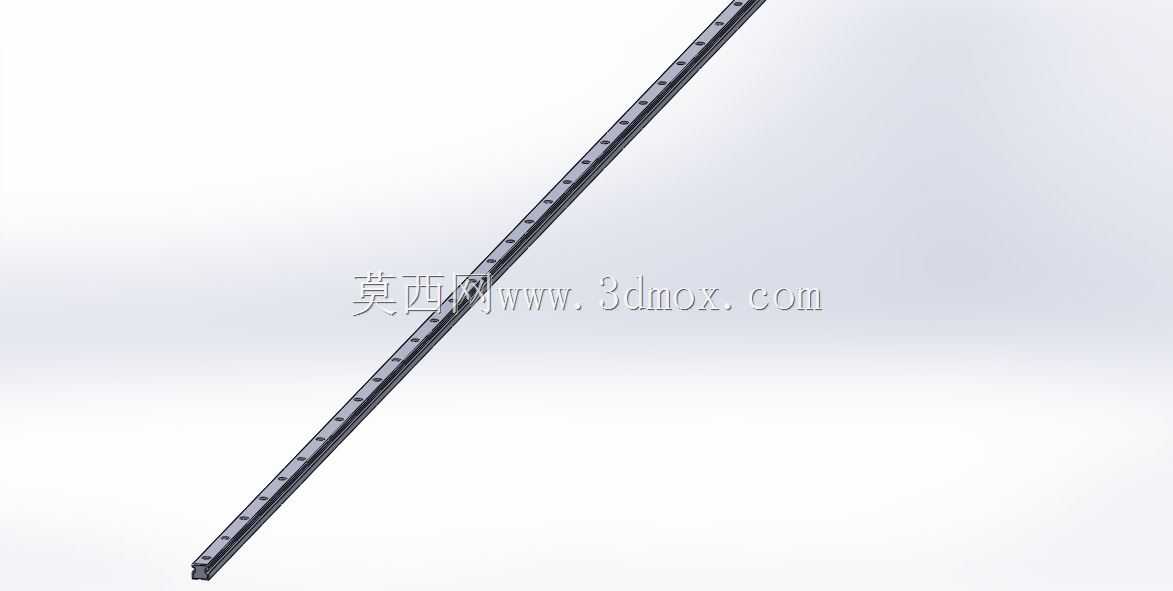

　　设计过程中首先考虑的是安装边界的适配性，轨道主体采用标准矩形截面设计，底面为全平面安装基准，沿轨道长度方向等距分布沉头安装孔，安装时可直接通过内六角螺栓将轨道锁紧在设备安装基面的T型槽或预制螺纹孔上，不需要额外加工定位台阶，只要保证安装基面的平面度在0.02mm/1000mm范围内，就能保证轨道安装后的直线度精度。轨道的滑动接触面经过淬硬处理，表面硬度可达HRC58-62，配合对应滑块的滚珠循环结构，可实现低摩擦系数的往复运动，空载运行时的启动阻力极小，即使是低速微动进给场景下也不会出现爬行现象，能满足0.01mm级的位移定位精度要求。

　　从功能特性上看，这款直线轨道的滚道采用哥特式截面设计，接触角设置为45度，可同时承受垂直方向、水平方向的额定负载，也能承受一定大小的倾覆力矩，在单轨道搭配单滑块的使用场景下，也能保证运动过程中不会出现侧向偏移，不需要额外增加辅助导向结构。轨道两端设计有防尘密封端盖的安装位，可配套加装刮屑板，在有金属碎屑、粉尘的加工车间场景下使用时，能有效阻挡杂质进入滚道内部，避免滚道表面出现划伤，延长部件的整体使用寿命。针对不同的设备行程需求，这类轨道可支持多段拼接使用，拼接处经过精密研磨处理，接缝处的高度差、直线度误差可控制在0.005mm以内，滑块经过拼接位置时不会出现卡顿、顿挫的情况，可满足长行程设备的使用需求。

　　设计时还充分考虑了实际装配中的公差适配问题，轨道的安装孔距采用标准模块化尺寸，可兼容市面上多数同规格直线导轨的安装尺寸，在旧设备改造替换时不需要重新加工安装基面的螺纹孔，可直接完成替换，降低设备维护的改造成本。轨道的侧面设置有定位基准边，安装时可将基准边靠紧设备基面的定位台阶，打表校正直线度后即可锁紧安装螺栓，不需要反复调整轨道的位置，对现场装配人员的技术要求更低。在润滑结构设计上，轨道配套的滑块端盖上预留有润滑脂注油嘴接口，可定期通过注油嘴向滚道内部补充润滑脂，不需要拆解滑块结构，日常维护操作十分便捷，适合长时间连续运行的工业设备使用场景。

　　从负载匹配角度来说，这款直线轨道可根据实际负载大小选择对应规格的滑块数量，轻载场景下单根轨道搭配两个滑块即可满足使用要求，重载场景下可增加滑块数量或者选用更宽规格的轨道型号，搭配过程中只需要保证滑块与运动部件的安装面平行度符合要求，就能保证整套导向机构的运行顺畅度。在实际选型过程中，需要根据设备的最大行程确定轨道的总长度，轨道两端需要预留足够的滑块限位行程，避免滑块运行到轨道端部时出现脱轨情况，同时要根据设备的运行速度、加速度参数校核轨道的额定动负载，保证在设计使用寿命周期内不会出现滚道疲劳磨损的情况。
