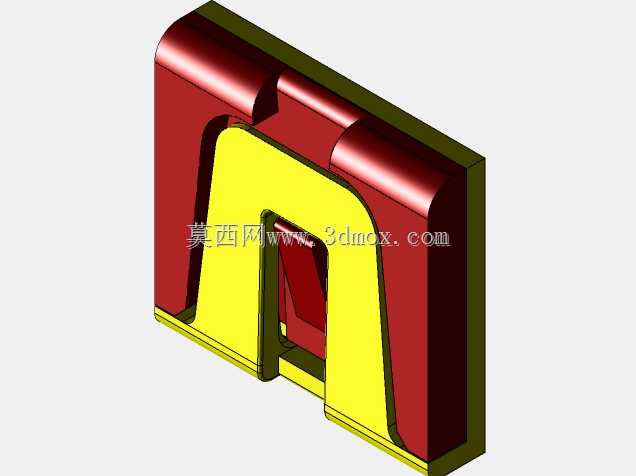

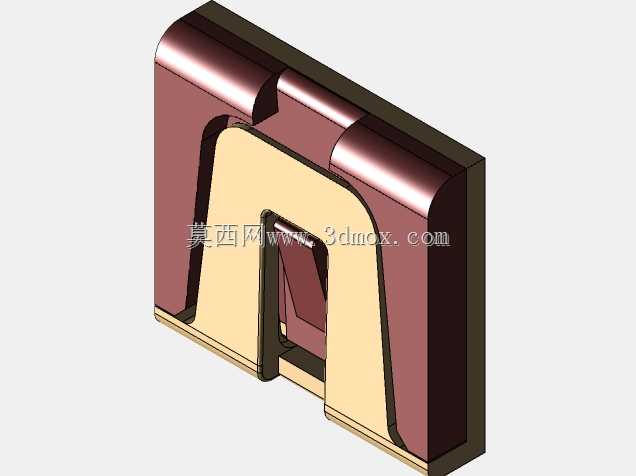

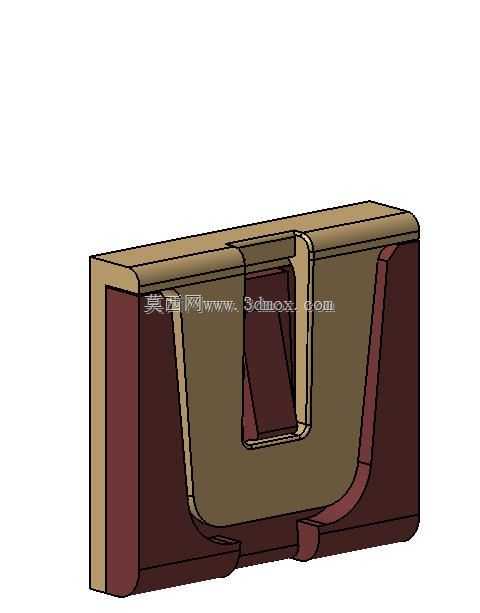

U型卡扣式塑料夹持固定件结构

日常工装治具、小型设备走线、轻工产品组装场景里，这类U型塑料夹持件的出镜率远比想象中高，很多人觉得它只是个不起眼的小塑胶件，真到做结构适配的时候才会发现，卡扣的开合角度、夹持面的抱紧力、壁厚的形变余量，每一处尺寸偏差都会直接影响实际使用体验。做这个零件的三维结构时，最先要敲定的是夹持开口的有效行程，常规适配的被夹持件厚度范围在3mm到8mm之间，开口处做了15度的外扩导向斜角，安装时不需要额外对准，顺着斜角推压就能让卡扣张开卡入，不需要额外工具辅助，单手就能完成装配操作，适配流水线快速组装的作业节奏。

从结构受力逻辑来看，整个零件的受力核心在U型弯折的根部位置，这里做了0.8mm的内R角过渡，避免直角位置出现应力集中，反复开合卡扣的时候不会因为应力疲劳出现断裂问题，主体壁厚控制在2.2mm，既保证了夹持状态下的结构刚性，不会因为被夹持件的反撑力出现永久形变，又预留了足够的弹性形变空间，卡扣开合时的阻尼感适中，不会出现太松容易脱落、太紧难以装配的问题。夹持面没有做光滑平面设计，而是在内侧贴合位置加了两道0.3mm高的横向凸筋，一方面能增加和被夹持件表面的摩擦力，提升夹持后的防滑性能，哪怕设备运行过程中有小幅振动，也不会出现夹持件滑移脱落的情况；另一方面凸筋结构能降低塑胶件成型时的表面缩痕风险，因为整个零件是一体注塑成型，壁厚均匀性直接影响成型后的外观精度，凸筋的厚度控制在主体壁厚的60%，避免背面出现缩水凹痕，省去后续二次修整的工序。

安装边界上，整个零件的外部轮廓是规整的矩形块，总宽度控制在32mm，总高度24mm，安装时不需要预留太大的操作空间，外侧的平面可以直接贴合设备钣金、型材表面，既可以通过背部的胶层粘贴固定，也可以在对应位置开沉头孔用螺丝锁附，两种安装方式的适配结构都在三维模型里做了预留，背部的平面平面度控制在0.1mm以内，粘贴时不会出现缝隙导致粘接力不足。零件顶部的开口槽做了等宽设计，槽宽12mm，除了常规的板件夹持，还可以用来固定直径在10mm以内的线束、软管，夹持时凸筋会和圆柱面形成多点接触，抱紧力均匀分布，不会夹伤线束外皮或者软管管壁。

很多新手做这类塑胶夹持件的时候，容易把卡扣的卡接量做太大，觉得卡得越紧越牢固，实际上塑料的弹性形变是有阈值的，卡接量超过1.2mm之后，装配时需要的按压力会陡增，流水线作业时员工的操作疲劳度会明显上升，而且反复拆装3次以上就容易出现卡扣根部发白的应力损伤，这个结构把单边卡接量控制在0.9mm，配合导向斜角的过渡，装配按压力控制在15N左右，刚好是成年人拇指按压的舒适力度，同时反复拆装20次以上也不会出现结构失效。另外在零件的分模线位置，特意把分模面选在了外侧轮廓的中间位置，避免分模线出现在夹持接触面或者安装贴合面上，不会因为合模错位出现夹持间隙、安装不平的问题，注塑生产时的飞边也更容易清理，降低量产时的不良率。

从实际应用场景延伸来看，这个结构可以根据不同的使用需求调整材质，普通室内场景用ABS材质就能满足强度要求，需要耐候、耐油的工况可以换成PA66加玻纤的材质，对应的壁厚和卡接量只需要做小幅调整就能适配，三维模型里的参数都是可编辑的，后续改型时只需要调整开口尺寸、凸筋位置就能快速衍生出不同规格的夹持件，不需要重新从零开始搭建结构，能节省不少结构设计的重复工作量。
