带侧装固定夹的方形塑料防护盒

这款带侧装固定夹的方形塑料壳体，在工业现场的小型电气元件防护场景中适配性极强，日常多用于小型控制板、接线端子组、微型传感模块的外置安装防护，能在多尘、轻度溅水的车间环境里为内部元件提供基础的物理阻隔，避免生产过程中飞溅的切屑、粉尘直接落在元件引脚或接线点上，降低线路短路、接触不良的故障概率。

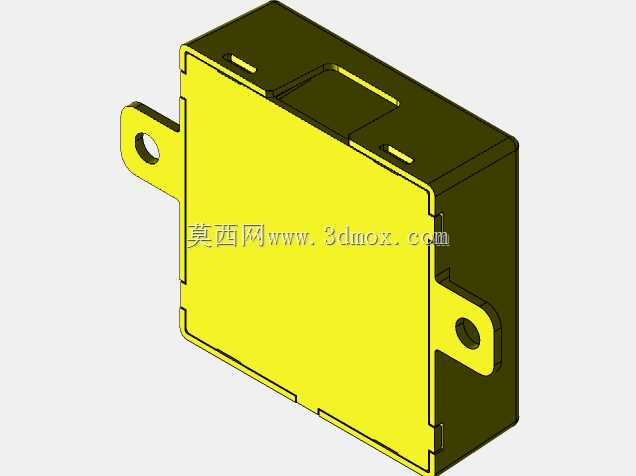

从实际安装场景来看，这类带固定夹的塑料盒不需要额外制作安装支架，侧伸的夹片上预留了标准安装孔，可直接通过螺栓固定在设备机架的型材立面、设备舱内壁或者电控箱的空余安装位上，相比无固定结构的普通塑料盒，省去了现场打孔、自制固定压片的工序，能大幅缩短现场装配的耗时。壳体整体外廓尺寸为70mm×70mm的正方形截面，属于小型防护壳体的常规尺寸，安装时需要预留的边界空间不大，除了壳体本身的70mm见方占位，侧伸的固定夹会在单侧向外延伸出一定长度，安装孔中心距壳体侧壁的距离适配常用的M4固定螺栓，现场排布安装位时，只需要在相邻安装件之间留出10mm左右的操作间隙，就能满足螺栓拧紧的操作空间需求，不会因为空间局促导致安装工具无法就位。

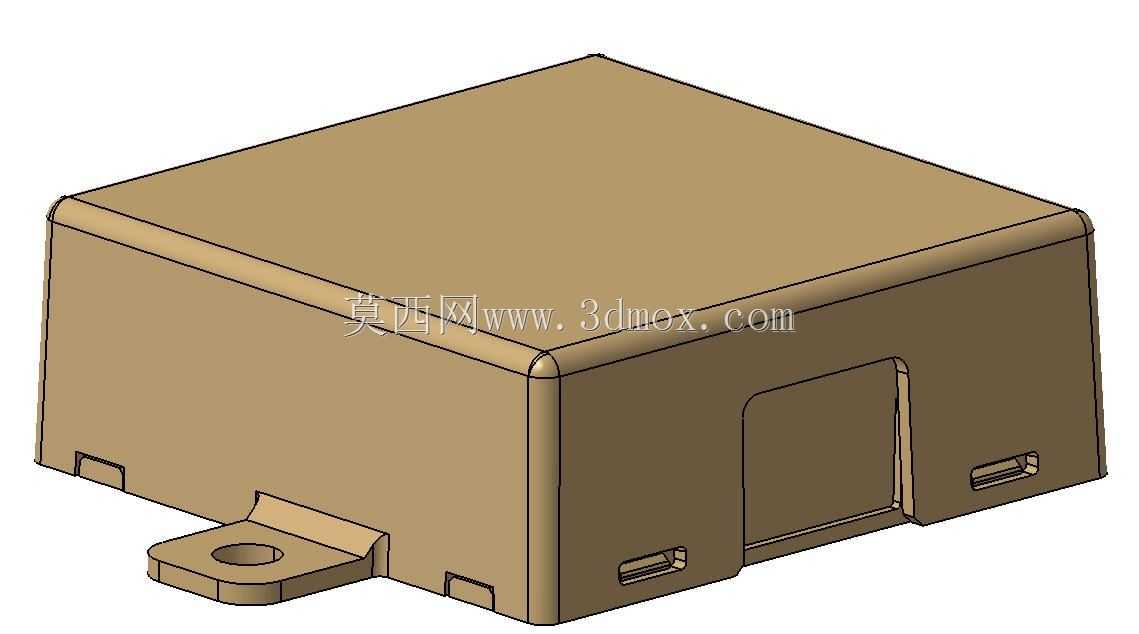

在功能设计上，壳体采用一体注塑的盒型结构，侧壁做了均匀的壁厚处理，转角位置做了小圆角过渡，既可以避免注塑成型时转角处出现应力集中导致的开裂问题，也能减少日常运维时尖锐边角划伤操作人员的风险。壳体侧壁预留了多个扁形的出线槽位，分布在相邻的两个侧壁上，可根据实际走线方向选择对应的槽位走电源线或者信号线，不需要现场额外切割开孔，槽位的尺寸适配常规的小型护套线，走线后可以配合密封胶圈或者热熔胶做缝隙封堵，提升整体的防护能力。侧置的固定夹和盒体为一体注塑成型，夹片和盒体侧壁之间做了三角加强筋连接，能提升固定位置的结构强度，避免安装拧紧螺栓时夹片出现断裂变形，夹片上的安装孔做了沉台设计，螺栓拧紧后螺帽不会突出夹片表面，不会和相邻安装的部件产生干涉。

从设计思路层面来说，这类壳体的建模过程需要重点关注注塑工艺的可行性，所有侧壁的脱模斜度要保持一致，避免脱模时出现侧壁拉伤的问题，内壁的加强筋厚度要控制在壁厚的0.6倍以内，防止注塑冷却时表面出现缩痕影响外观。固定夹位置的加强筋要从夹片根部一直延伸到盒体侧壁的中下位置，将螺栓拧紧时的受力分散到更大的盒体区域，避免局部应力过大导致夹片根部断裂。出线槽的位置要避开盒体的合模线位置，减少模具加工的复杂度，槽口的边缘要做小倒角处理，避免穿线时锋利的边缘割破线缆的绝缘层，留下安全隐患。盒体的开口边缘做了止口设计，和配套盒盖装配后可以实现错位贴合，既可以提升盒体的整体刚性，也能阻挡大部分粉尘从合盖缝隙进入盒体内部，不需要额外增加密封垫就能满足一般工业场景的防护需求。

在实际选型使用时，这类壳体可以容纳的内部元件安装空间接近65mm见方，内部深度可根据不同的盒盖搭配适配不同高度的元件，适合安装小型的继电器模组、小型信号转换板、接线端子排这类尺寸不大的电气元件，固定夹的安装方向可以根据现场安装需求调整建模时的伸出方向，适配不同的安装面朝向，不管是垂直立面安装还是水平平面安装，都能保证固定螺栓的操作便利性。壳体的材质一般选用ABS或者PP注塑，具备一定的绝缘性能和抗冲击能力，在常规的工业环境温度范围内不会出现脆化或者变形的问题，能长期稳定地为内部元件提供防护。
