20mm开口梅花两用扳手结构设计

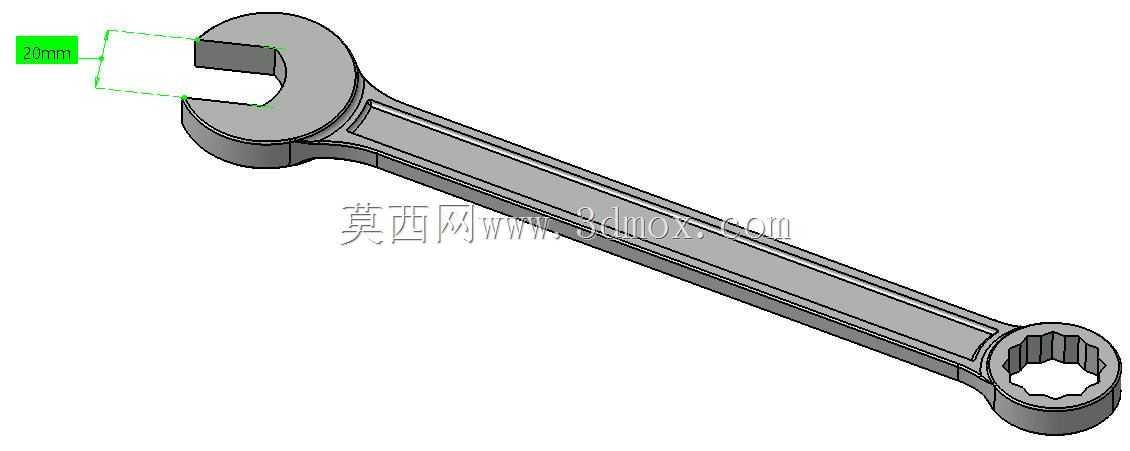

这款两用扳手的开口端适配20mm规格的外六角紧固件，在设备日常维保、产线装配场景中，开口端可快速卡入螺栓头部，无需完全套入紧固件，适合狭窄空间内的快速松紧作业，比如设备侧方排布紧密的管路固定螺栓、护罩安装螺丝，操作时不需要大幅度转动扳手，小角度往复摆动即可完成拧动，能大幅提升狭小工位的操作效率。另一端的梅花端采用十二角内孔结构，和螺栓头部的接触面积更大，受力均匀分布在多个棱角上，拧动大扭矩紧固件时不容易出现打滑、螺栓棱角磨损的问题，在设备初装、紧固件终拧需要施加较大力矩的工况下，梅花端的可靠性远高于开口结构，能有效保护紧固件头部不被拧圆，降低后续维保的拆卸难度。

从结构设计逻辑来看，扳手杆身采用长条形渐变截面设计，从头部到杆身中部平滑过渡，既保证了头部和杆身连接位置的结构强度，避免大扭矩作业时出现头部断裂的风险，又通过合理的截面形状控制整体重量，长时间手持操作不会产生明显的负重感。杆身表面的加强筋沿长度方向布置，在不增加整体壁厚的前提下提升了杆身的抗扭刚度，拧动时杆身的形变量控制在极小范围内，力矩传递更直接，不会因为杆身弹性形变导致操作手感发虚。两个工作端的厚度经过优化，开口端的厚度适配常规紧固件的安装空间，即使是沉头孔内的螺栓，也能顺利卡入螺栓头部，不会因为端厚过大被孔位边缘挡住；梅花端的内孔深度经过匹配设计，能完全套入标准外六角螺栓的头部，避免啮合长度不足导致的受力滑脱。

实际使用中，这类两用扳手覆盖了从快速预紧到大扭矩终拧的全流程操作需求，不需要在作业过程中频繁更换工具，单把工具就能完成单颗紧固件的全部松紧操作，在设备售后维保、户外抢修、生产线装配工位上，能减少工具携带数量，提升作业响应速度。设计过程中需要重点控制开口端的开口尺寸公差，尺寸过大容易打滑磨损螺栓，尺寸过小则无法顺利卡入标准紧固件，同时开口处的倒角处理要平滑，既能引导扳手快速卡入螺栓头部，又不会在倒角处产生应力集中，提升开口端的抗疲劳寿命。梅花端的十二角轮廓需要和标准外六角螺栓的外接圆精准匹配，每个啮合面的角度公差控制在合理范围内，保证和螺栓头部的多点均匀接触，避免局部应力过大导致的扳手或螺栓损坏。

扳手的整体长度经过力矩匹配设计，20mm规格对应的螺栓通常需要的拧紧力矩，通过对应长度的杆身，操作人员施加正常的手动力就能达到要求的力矩范围，不需要额外加接延长杆，避免过载导致扳手断裂或紧固件失效。杆身的握持位置没有多余的凸起结构，表面平整，握持时受力均匀，长时间作业不会硌手。两个工作端和杆身的连接位置采用大圆弧过渡，避免直角连接处的应力集中，在承受大扭矩载荷时，应力能平滑分散到杆身整体，不会在连接位置出现应力断裂的问题。针对不同的作业场景，这类扳手的表面处理通常会做防锈处理，在潮湿的车间环境、户外作业场景下也能长期使用，不会轻易生锈卡滞，维护成本极低，是机械装配、设备维保领域最常用的手动五金工具之一。
