直径4规格塑料自攻固定螺钉结构

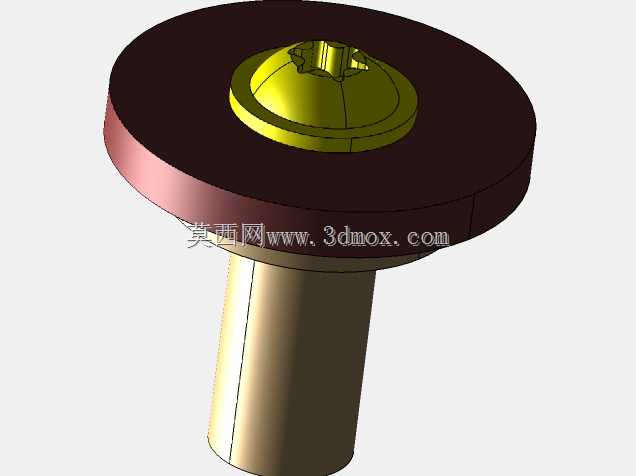

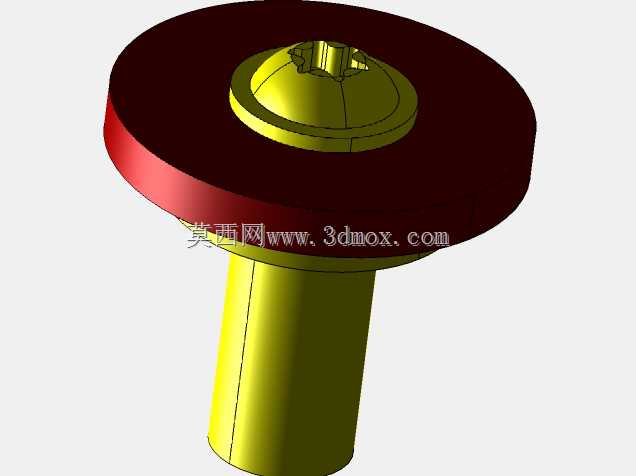

在消费电子外壳组装、小型家电壳体拼接、汽车内饰非金属件连接这类场景里，直径4规格的塑料自攻固定螺钉是出镜率极高的紧固零件，它和金属自攻钉的应用逻辑有明显区别，核心是匹配低硬度塑胶基材的连接需求，避免金属件拧入时造成的基材开裂、滑牙、应力集中发白等常见装配问题。这类螺钉的头部采用大直径圆盘式法兰面设计，法兰面的外径远大于螺纹公称直径，装配完成后法兰面完全贴合被紧固件表面，不需要额外加装平垫圈，就能把锁紧压力均匀分散到更大的接触区域，对于壁厚较薄的ABS、PP、PC等常见塑胶壳体来说，这种大接触面设计能有效避免锁紧时压穿壳体表面，也能在长期受振动的使用场景下，减少紧固件因为接触面压强过大出现的下陷松脱问题。头部顶端的十字驱动槽做了加深处理，槽型的脱模斜度控制在合理范围，既可以适配常规十字螺丝刀或者电动起子批头作业，也能保证塑胶注塑成型时的脱模顺畅，不会出现槽位缺料、飞边的成型缺陷，驱动槽的深度经过匹配校核，拧入过程中批头咬合深度足够，不会出现打滑脱槽的问题，能适配产线快速装配的节拍要求。中间的柱段是光杆过渡结构，光杆部分的直径略小于螺纹大径，在螺钉穿过上层被连接件的安装孔时，光杆段可以和安装孔形成小间隙配合，起到临时定位的作用，装配时不需要额外扶持对齐，就能保证螺钉垂直拧入下层基材的预制孔，避免因为拧入角度倾斜造成的螺纹孔偏斜、连接强度下降的问题。下部的自攻螺纹段采用宽牙距、大牙型角的设计，针对塑胶材料的弹性变形特性做了优化，牙顶做了小圆角过渡，不会像金属自攻钉的锋利牙顶那样在拧入时切割塑胶基材的纤维结构，而是通过挤压让塑胶材料顺着牙型轮廓自然填充到螺纹间隙里，形成足够的啮合抱紧力，这种挤压成型的螺纹连接，在常温环境下的抗拔脱能力比切削式螺纹高30%左右，同时不会产生多余的塑胶切屑，避免切屑掉落到设备内部造成电路短路、机构卡滞等隐患。从安装边界来看，这款螺钉的总长度适配总厚度在3-6mm区间的叠层塑胶件连接，下层基材的预制孔推荐直径控制在3.2-3.4mm，孔深不小于8mm，就能保证螺纹有足够的啮合长度，法兰面的外径尺寸为12mm，对应的被连接件沉孔或者过孔周边需要预留至少1mm的平整贴合面，不能有加强筋、脱模斜度造成的表面凸起，否则会导致法兰面贴合不实，锁紧后出现应力倾斜。在实际选型过程中，这类塑料螺钉本身的材质一般选用添加了玻纤增强的PA66材料，本身具备一定的自润滑特性，拧入过程中不需要额外涂抹润滑脂，装配扭矩控制在0.4-0.6N·m区间就能达到可靠的锁紧效果，扭矩过大会导致螺钉本身的螺纹段断裂，扭矩过小则会出现连接松脱的问题。和金属螺钉相比，它本身的绝缘特性可以满足电器产品的安规绝缘要求，不需要额外加装绝缘垫圈，同时重量更轻，对于对重量控制有要求的便携式电子产品来说，能有效降低整机的装配重量，而且塑料材质和被连接的塑胶壳体热膨胀系数更接近，在高低温循环的使用环境下，不会因为热胀冷缩量差异过大导致连接应力变化，出现松脱或者壳体开裂的问题。在结构设计阶段，这类紧固件的三维建模需要重点关注几个核心参数的匹配：首先是法兰面的厚度，要保证锁紧时法兰面不会发生翘曲变形，厚度一般不小于1.2mm；其次是光杆段和螺纹段的过渡位置，要做圆角过渡，避免应力集中导致螺钉在受侧向力时从过渡位置断裂；另外螺纹的起始端要做导向锥设计，长度大概1-2个牙距，方便装配时快速对准预制孔，减少产线装配的对位时间。很多新手设计师在选用这类紧固件的时候，容易直接套用金属自攻钉的螺纹参数，结果导致拧入时塑胶基材开裂，或者啮合强度不足，实际上塑胶专用自攻钉的牙距比同规格金属自攻钉大30%左右，牙型角也从金属钉的60度调整为45度左右，就是为了适配塑胶材料的变形特性，减少拧入时的径向应力。还有一点容易被忽略的设计细节，就是螺钉头部法兰面的下表面做了非常细微的防滑齿纹，齿纹高度只有0.1mm左右，锁紧后这些微齿可以轻微嵌入被连接件的表面，防止设备在运输或者使用过程中因为振动导致螺钉反转松脱，这种微齿设计不会破坏被连接件的表面外观，又能起到一定的防松效果，比额外加防松垫圈的方案更节省装配空间和物料成本。在不同的应用场景里，这款螺钉的适配性也有差异：比如在汽车内饰件的连接中，材质会选用耐温等级更高的增强PP，能适应车内-40℃到85℃的使用温度范围；在消费电子类产品中，会选用阻燃级的PC/ABS合金材质，满足UL94-V0的阻燃要求；在普通家用小家电中，常规的玻纤增强PA66就能满足使用需求，成本也更有优势。建模过程中还要注意注塑成型的工艺要求，所有的转角位置都要做不小于0.2mm的圆角，避免应力集中，同时整个零件的脱模斜度控制在0.5-1度，保证注塑生产时的脱模顺畅，不会出现顶白、拉伤的成型缺陷，螺纹部分的脱模要采用旋转脱模的结构，不能强行顶出，否则会导致牙型变形，影响装配后的啮合强度。
