带M5嵌件L型塑料固定连接结构

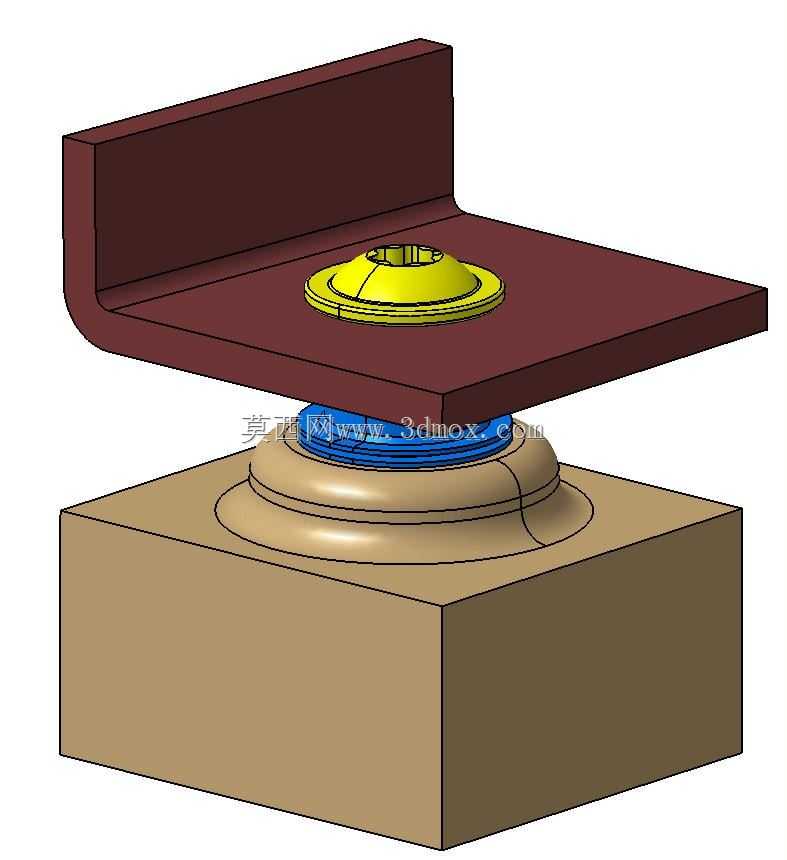

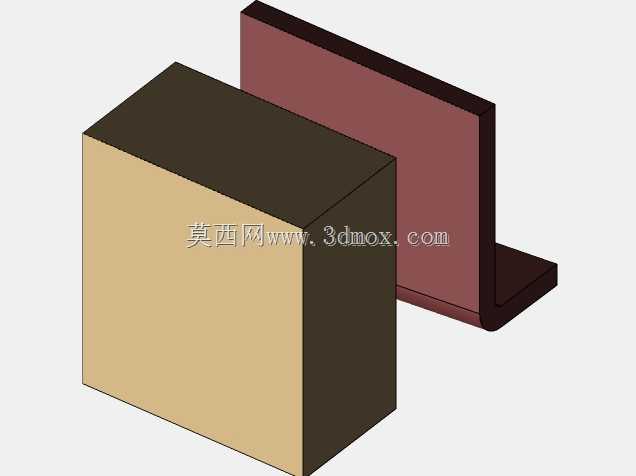

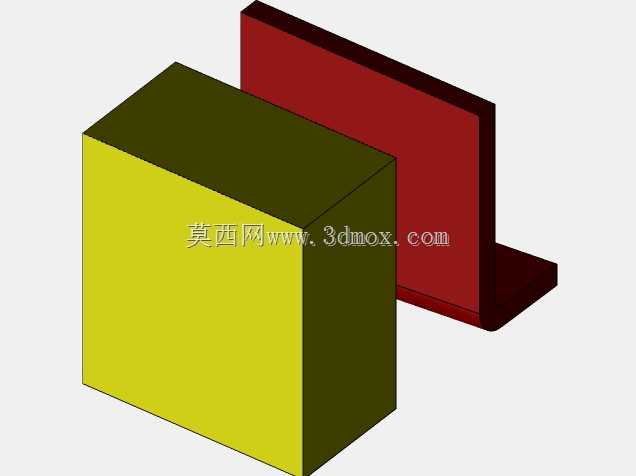

　　日常做设备结构设计时，这类带金属螺纹嵌件的塑料固定件，是薄板类安装场景里绕不开的小零件，尤其是面对厚度1-2mm的钣金、塑料壳体安装场景，直接攻牙容易滑牙、焊接螺母又会带来表面变形、防锈处理麻烦的问题，这类嵌件式塑料固定结构刚好能补上这块的应用缺口。从实际装配逻辑来看，这个结构分两部分配合使用：上方的L型弯折支架是安装承载侧，弯折边可以贴靠设备侧壁做定位，水平板上预先冲好适配的安装过孔，黄色的M5螺纹嵌件预先注塑固定在蓝色的弹性塑料基座上，基座下方带多层环形密封与卡接筋位，穿过支架过孔后，下方的卡接结构会在基座完全穿过过孔后弹开，牢牢卡在支架板的下表面，不需要额外打螺丝固定基座本身，装配时只需要把基座对准过孔按压到位，就能完成固定座的预装，后续要装外接零件时，直接用M5螺丝拧入嵌件的螺纹孔即可，比传统的拉铆螺母、压铆螺母操作更简便，不需要专用工具，手工按压就能完成预装，适合小批量设备组装、现场改装的场景。

　　设计上这个结构做了不少贴合实际使用的细节：首先嵌件采用黄铜材质的M5内螺纹结构，嵌件外圈做了滚花与倒扣结构，注塑时和蓝色塑料基座完全结合，不会出现拧螺丝时嵌件跟转、被拔出的问题；蓝色基座的环形筋位一方面起到过盈配合的作用，抵消安装孔的尺寸公差，哪怕安装孔比设计值大0.2-0.3mm，筋位的弹性变形也能填满间隙，避免基座在孔内晃动，另一方面多层环形筋也能起到一定的防水防尘作用，适合用在户外设备、有少量溅水的安装位置；下方的卡接结构做了导向锥面，按压时卡爪会顺着锥面自动向内收缩，穿过安装孔后在自身弹性作用下向外张开，卡接面贴紧支架下表面，能承受不低于500N的轴向拉拔力，满足常规小型电气元件、传感器、走线支架的固定承重需求。

　　安装边界上，这个固定件适配的安装板厚度范围在0.8mm到2.5mm之间，安装过孔推荐直径12mm，过孔边缘到支架弯折边的距离不小于8mm，避免卡接结构和弯折边干涉；L型支架的弯折内圆角做了R2的过渡，避免应力集中导致弯折处开裂，水平安装面的平面度要求控制在0.2mm以内，保证基座安装后不会出现倾斜，螺丝拧入时不会出现偏载导致螺纹滑牙。实际使用中这类固定件常用在配电箱内部元件固定、塑料外壳外接配件安装、自动化设备的小型传感器安装支架、家电产品的内部组件连接场景，相比全金属的固定件，塑料基座本身有一定的绝缘性能，不需要额外加绝缘垫片就能满足电气绝缘要求，同时塑料的弹性特性还能吸收一定的振动，避免设备运行时的振动导致螺丝松动，在有持续小幅振动的设备上使用，防松效果比普通金属螺母更好。

　　建模的时候要注意几个配合尺寸的公差：嵌件和塑料基座的结合面要做0.1mm的注塑包胶余量，保证嵌件被完全包裹不会松动；卡爪的卡接面要做15度的脱模斜度，方便注塑件脱模，同时卡接面的厚度控制在1.2mm，保证足够的卡接强度的同时，按压装配时不需要太大的按压力，工人手工就能完成装配；基座顶部的凸台高度要比安装板厚度大0.2mm，保证卡接到位后凸台能高出安装板表面，避免安装板和基座之间出现间隙导致松动。另外这个结构的塑料部分推荐采用PA66加30%玻纤的材质，既有足够的强度和韧性，卡爪反复拆装3-5次也不会出现断裂，耐温范围能覆盖-20℃到120℃，满足大部分工业设备的使用环境温度要求，嵌件采用H59黄铜，螺纹精度做到6H，保证和标准M5螺丝的配合顺畅，不会出现卡滞、滑牙的问题。
