越野车辆防滚架安装固定结构设计

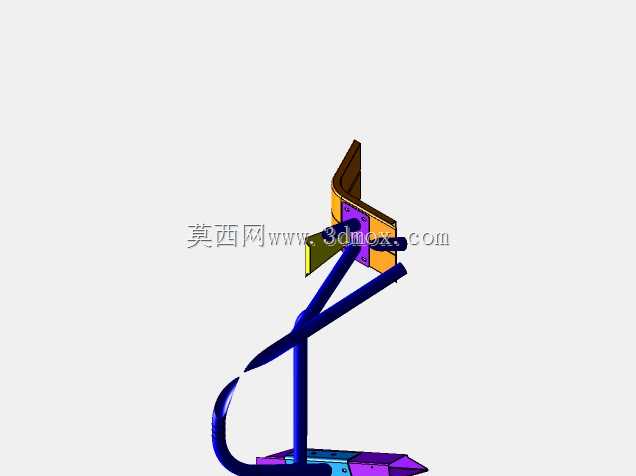

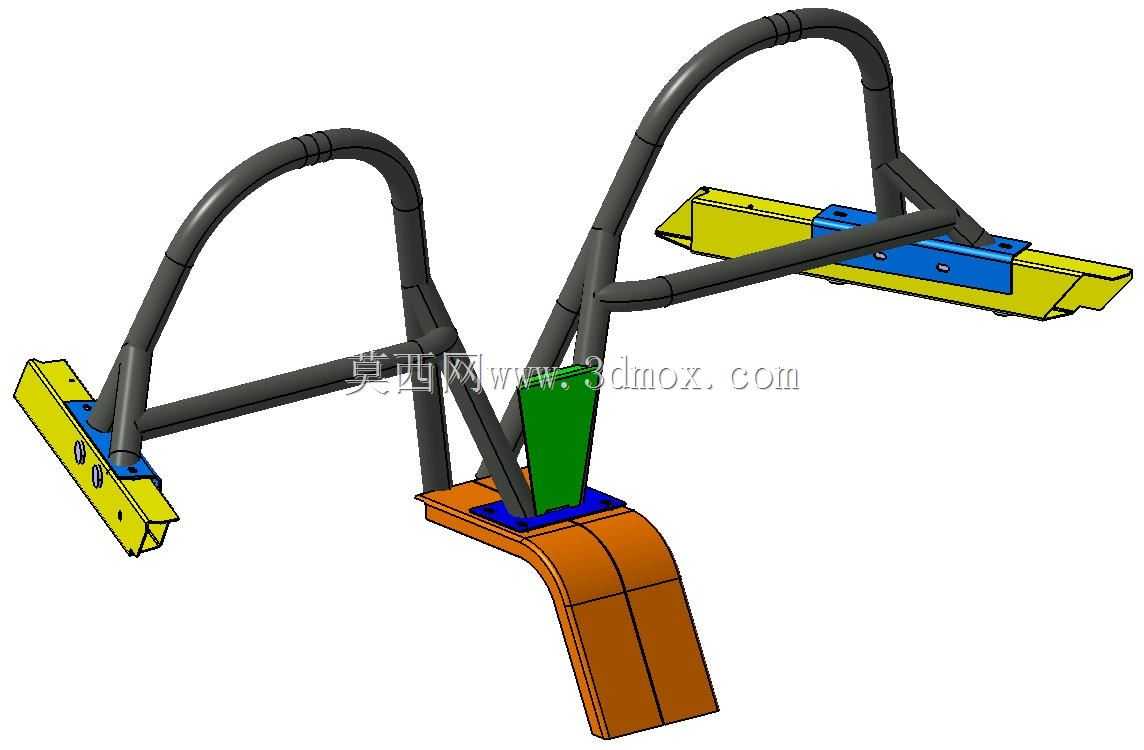

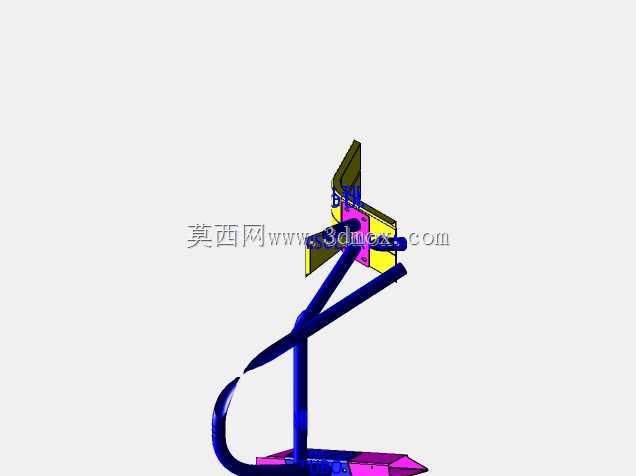

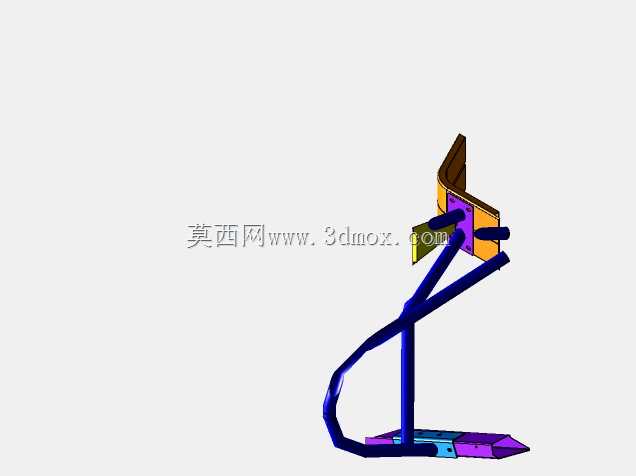

这套结构主要应用在非道路越野车辆、场地竞技赛车的乘员舱防护改装场景，核心作用是在车辆发生侧翻、滚转事故时，为舱内人员预留足够的生存空间，避免车身变形直接挤压乘员区域，同时也能强化整车车架的抗扭刚度，减少非铺装路面行驶时的车架形变反馈。从结构组成来看，主体采用弯管成型的弧形框架作为受力主体，搭配多组不同规格的固定支架完成与车身底盘的刚性连接，其中主弧形管材选用直径40mm、壁厚2mm的无缝钢管弯制，弯管处做了圆弧过渡处理，避免应力集中在弯折点位，框架的横向连接管同样采用同规格管材，通过焊接与主弧形管形成闭合的受力桁架，分散侧向、垂向的冲击载荷。固定支架部分区分了两种连接规格，分别适配2mm与3mm厚度的车身安装基面，其中与底盘纵梁连接的支架采用L型折弯件设计，支架上预留了对应纵梁安装孔位的螺栓过孔，安装时可直接通过高强度螺栓与原有底盘纵梁的预留孔位对接，不需要在原有纵梁上额外打孔破坏原有车架结构，降低改装对原车车架强度的影响；与车身轮拱上方钣金连接的固定座采用折弯成型的支撑结构，底部贴合轮拱的曲面造型做了适配性的型面设计，安装时可通过衬垫与车身钣金贴合，避免硬接触造成的钣金磨损与异响。设计过程中优先考虑了安装边界的适配性，整体框架的外轮廓宽度控制在车身两侧轮拱的内侧间距范围内，不会超出车身原有宽度，避免影响车辆的通过性与外廓尺寸合规性；框架的垂向高度在满足乘员头部预留安全间隙的前提下，尽可能降低顶部高度，减少车辆整体重心抬升的幅度，避免改装后对车辆操控稳定性造成过大影响。框架与支架的连接位置全部采用满焊处理，焊后做了应力释放处理，避免长期颠簸路面行驶时焊缝开裂，所有外露的管材端部都做了封堵处理，避免雨水、泥沙进入管材内部造成锈蚀，延长结构的使用寿命。在受力传递路径设计上，当车辆发生侧翻时，顶部弧形管首先接触地面承受冲击载荷，载荷会顺着弧形管的走势传递到两侧的斜向支撑管，再通过斜向支撑管分散到底部的三个固定点位，分别传递给底盘纵梁与轮拱支撑结构，避免单点受力过大造成连接部位失效，横向连接管的作用则是在侧向受力时，避免两侧弧形管发生向外的扩张形变，维持框架的整体结构稳定性。这套结构的安装不需要对原车车身做大规模切割改动，所有连接点位都对应原车的结构加强区域，普通改装车间借助常规的扭矩扳手、焊机即可完成安装作业，安装完成后可配合车身内饰的护板做包覆处理，不会过多占用乘员舱的内部乘坐空间，同时框架上预留了少量的安装点位，可后续拓展安装安全带固定点、车载设备支架等附加部件，兼顾防护性能与改装拓展性。
