车辆后部三点式安全带安装结构设计

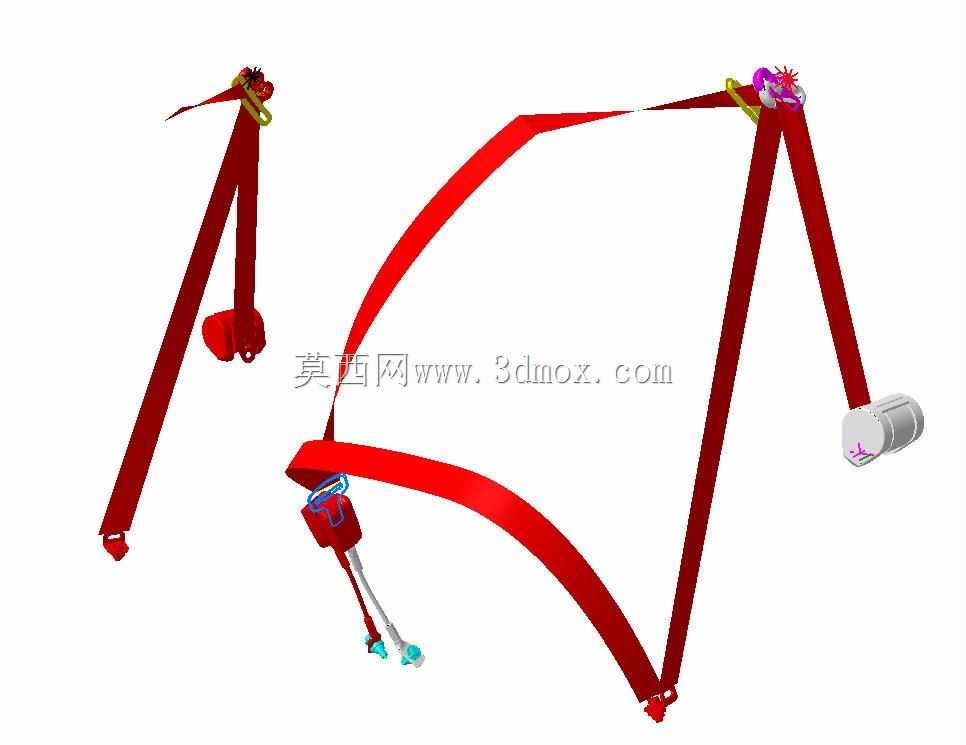

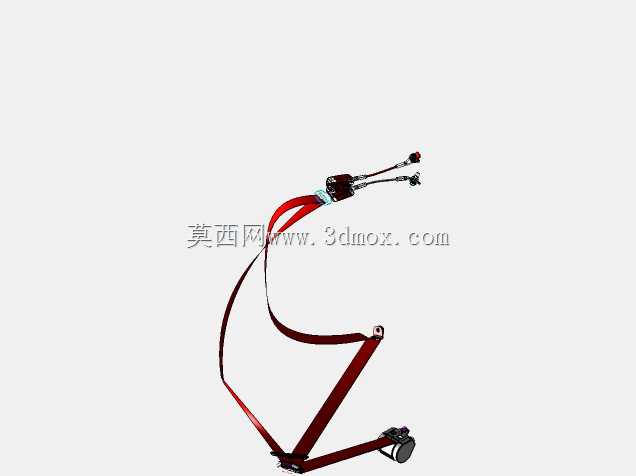

　　在乘用车乘员约束系统开发中，后排安全带的安装布局直接关系到碰撞工况下后排乘员的损伤防护表现，这套后部安装的安全带结构，针对常规三厢车后排座椅的布置边界做了适配，覆盖左右两侧乘员位的三点式约束需求。从实际装车场景来看，该结构适配后排座椅靠背与侧围C柱、后轮拱上方钣金的安装空间，织带走向充分避让了后排头枕、座椅侧护板以及内饰板的突出结构，避免乘员佩戴时织带出现卡滞、摩擦内饰异响的问题。功能层面，整套结构包含织带卷收组件、上下固定锚点、锁舌与锁座几个核心部分，卷收器端固定在C柱下方的车身加强钣金位置，安装点的法向角度经过校核，保证织带拉出回收过程中不会与导向环产生偏磨，上导向点布置在C柱内饰板的预留安装位，

　　高度匹配后排乘员肩带的正确佩戴位置，避免织带蹭颈或者滑落肩部的问题，下锚点分别固定在座椅侧方地板加强梁以及后排座椅坐垫外侧的安装支架上，锁座固定在坐垫靠近中央通道的一侧，锚点位置的布置充分考虑了不同体型乘员的佩戴适配性，从5百分位女性到95百分位男性乘员，佩戴时腰带都能贴合髋骨位置，不会滑到腹部造成碰撞中的软组织损伤。设计过程中，织带的走向路径做了多轮间隙校核，织带与周边内饰件的静态间隙保留至少5mm的安全距离，避免车辆行驶振动过程中织带与内饰摩擦产生异响，同时在织带与钣金接触的位置预留了塑料导向套的安装位，防止钣金锐边切割织带造成强度衰减。安装边界方面，三个固定锚点的安装面都做了平面度要求，适配M8规格的固定螺栓，

　　安装点周围预留了足够的扳手操作空间，总装车间装配时不需要额外拆卸周边内饰件就能完成锚点螺栓的紧固，卷收器的安装腔尺寸匹配常规卷收器的外形规格，长宽高方向的安装间隙预留了3mm的公差余量，能够吸收车身钣金焊接带来的尺寸偏差，避免装配时出现卷收器卡滞无法落位的问题。织带本身采用连续高强度聚酯纤维编织结构，表面做了耐磨处理，正常使用工况下反复拉拽回收不会出现起毛、断丝的问题，锁舌的导向结构做了圆弧过渡，乘员插接锁扣时不需要刻意对准就能顺利滑入锁座卡紧，解锁按钮的按压行程控制在合理范围，佩戴者单手就能完成解锁操作。针对后排经常放置大件行李的使用场景，织带回收的卷收力经过调校，即使织带被行李挤压变形，松开后也能完全回收到位，

　　不会出现织带耷拉在座椅上影响乘坐的问题。锚点的固定位置都对应车身内部的加强板结构，碰撞工况下锚点能够承受足够的拉伸载荷，不会出现钣金撕裂、锚点脱落的失效问题，肩带的导向环采用圆角光滑结构，织带滑动时阻力均匀，不会出现紧急锁止时织带卡滞无法及时约束乘员的问题。整套结构的布置没有占用后排座椅的放倒空间，后排座椅靠背折叠时织带可以随之前移，不会被靠背挤压造成折痕损伤，同时锁座的安装位置避开了座椅靠背的翻转铰链，座椅调节过程中不会磕碰锁座造成漆面磨损或者结构变形。
