车载驻车后视监控摄像头结构设计

做车载电子配套结构设计快八年，经手的车载视觉类部件不下三十款，这款方壳外置驻车摄像头的结构方案，是针对商用车、家用乘用车后装市场做的适配性设计，和早年做过的内嵌式中控摄像头、前向ADAS摄像头的设计逻辑有明显区别。先从实际落地的应用场景说，这类摄像头主要装在车辆后保险杠中部、尾门拉手旁或者商用车挂车尾部上方，核心作用是在车辆倒车入库、侧方泊车、狭窄路段挪车时，把车辆后方的视觉画面传输到驾驶舱的显示终端，帮驾驶员消除车尾的视觉盲区，部分带动态轨迹线的版本还能结合轮速信号预判倒车行进路径，降低剐蹭、碰撞的概率，也有部分用户会把这类摄像头装在车辆侧方、前方位置，用来拓展窄路会车、原地起步时的视野范围。

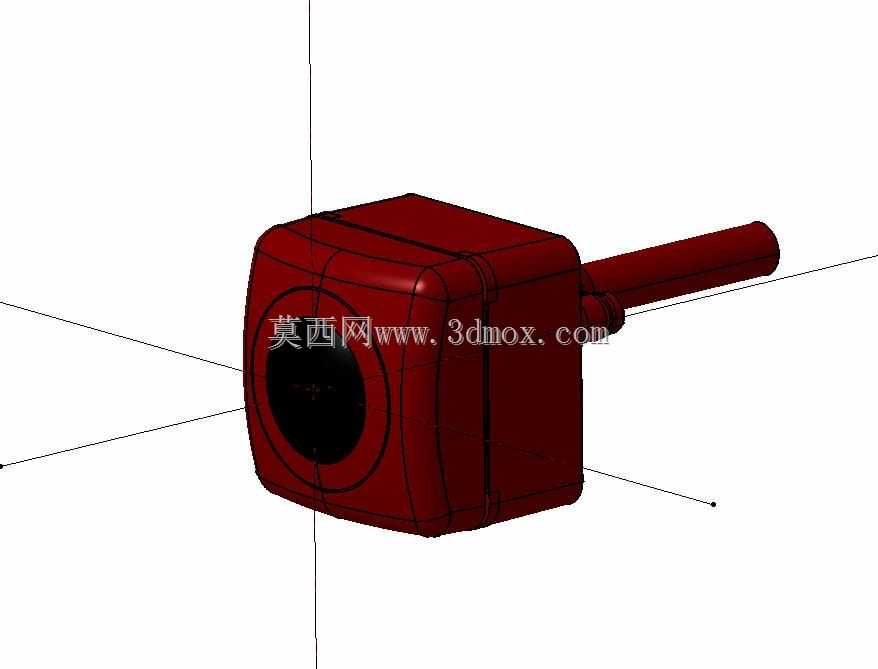

从结构设计思路上，这款摄像头没有采用市面上常见的圆形镜头外壳，而是选了带圆角过渡的方形壳体，首先是考虑到后装市场的安装适配性，方形壳体在粘贴或者打孔安装时，定位基准更明确，不会像圆形壳体那样容易出现安装角度偏转，导致画面倾斜的问题；其次方形壳体的内部空间利用率更高，能在有限的外形尺寸里放下镜头模组、PCB感光板、接插件尾线还有防水密封结构，不用为了容纳元器件刻意加大外壳体积。壳体边角做了R3左右的圆角过渡，一方面是避免尖锐边角在安装、使用过程中划伤安装人员或者车辆漆面，另一方面也能降低车辆行驶过程中的风阻，减少高速行驶时的风噪，同时圆角结构在注塑生产时更容易走胶，减少壳体成型时的缺胶、应力集中问题。

外形尺寸和安装边界这块，这款摄像头的主体壳体边长控制在32mm左右，不含尾线的壳体深度是28mm，属于小体积外置摄像头的常规尺寸，不管是打孔嵌入式安装还是表面粘贴式安装都能适配，打孔安装的话对应的开孔直径在25mm左右，安装后壳体突出安装面的高度不超过10mm，不会过度突出影响车辆尾部的整体外观，也能减少倒车时被障碍物剐蹭的概率。尾线采用侧出式设计，出线位置在壳体侧面的中心位置，线径做了4.5mm的加粗处理，内部带屏蔽层，既能减少车辆电路系统对视频信号的干扰，也能提升线材的抗弯折能力，毕竟车辆尾门、保险杠位置在开关、行驶震动时会带动线材反复弯折，侧出式的设计相比直出式，能减少线材根部的弯折应力，延长使用寿命。

功能特性上，壳体前端的镜头视窗做了内凹2mm的设计，视窗外侧加装了高透钢化玻璃镜片，镜片和壳体之间用环形硅胶密封圈做径向密封，壳体上下盖的结合面做了一圈0.8mm宽的密封槽，装配时填充发泡硅胶条，整体能达到IP67级的防水防尘要求，完全能应对雨天行车、高压水枪洗车的使用场景，不会出现进水起雾烧坏内部电路板的问题。镜头的安装座在壳体内部做了±15°的角度调节余量，安装时可以根据不同车型的安装高度、角度，手动调整镜头的俯仰角度，保证画面的地平线处于画面中心位置，获得最佳的后视视野，调节到位后用壳体内部的定位卡榫固定角度，不会因为车辆长期行驶的震动出现角度偏移。壳体表面做了哑光磨砂的喷塑处理，颜色是常规的酒红色，也可以根据不同车型的外观配色调整壳体颜色，哑光处理的表面不容易沾附灰尘、水渍，也不会出现反光影响后方车辆或者人员的视线。

实际选型适配的时候要注意，这类外置摄像头的安装位置要尽量避开车辆的高温部件，比如排气管附近，长期高温环境会加速壳体塑料的老化，也会影响内部感光元件的成像效果；安装时尾线要顺着车身的钣金缝隙走线，用扎带固定，避免线材和钣金的尖锐边缘摩擦，磨破绝缘层导致短路。和前装的车载摄像头相比，这款结构方案的零件数量更少，装配工序更简单，整体的生产成本更低，适合后装市场的批量配套需求，同时结构强度、防水性能都能满足车载使用的严苛环境要求，成像模组的安装定位精度控制在0.1mm以内，能保证镜头光轴和壳体基准面的垂直度，避免画面出现畸变、倾斜的问题。
