汽车尾门行李箱铰链结构设计

在乘用汽车的车身开闭件系统中，尾门铰链是承担行李箱盖开合、定位与载荷传递的核心连接部件，其结构合理性直接决定尾门的开合手感、密封性能与长期使用可靠性。不同于车身侧门铰链的垂直载荷分布特性，尾门铰链需要同时承受尾门自重带来的垂向弯矩、开合过程中的动态冲击载荷，以及车辆行驶过程中传递的振动载荷，同时还要兼顾尾门与侧围、顶盖、后保险杠之间的外观间隙匹配要求，设计过程中需要平衡结构强度、运动干涉、安装便利性等多维度的工程需求。

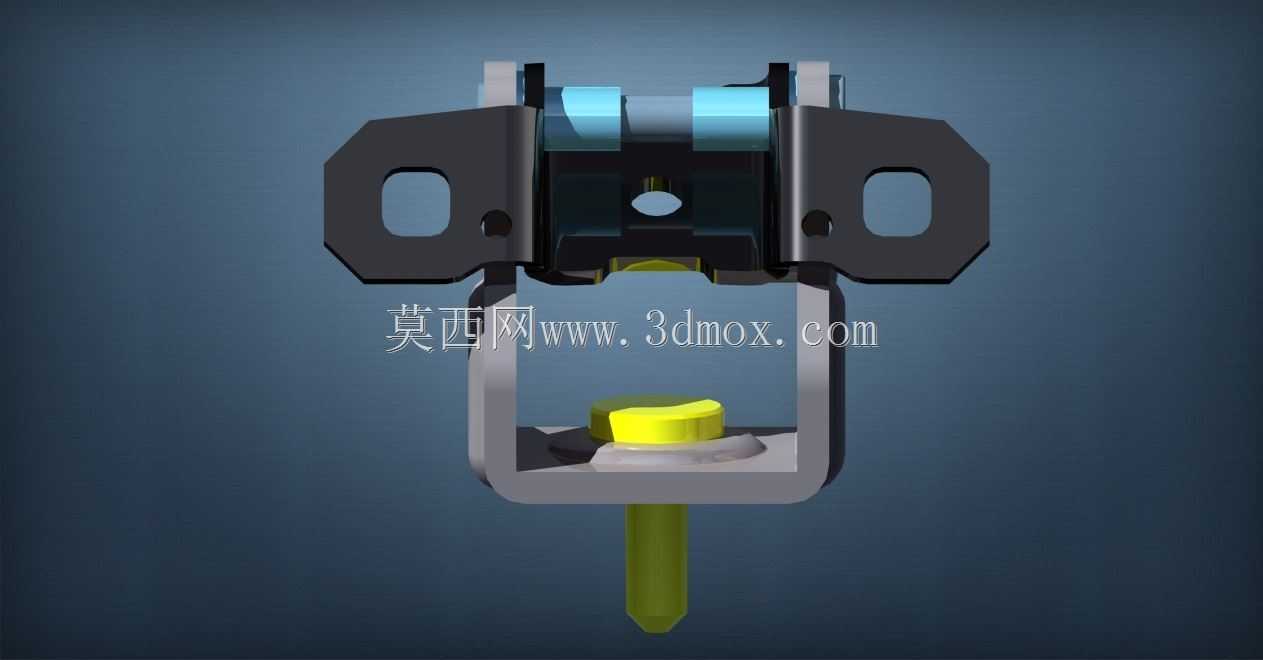

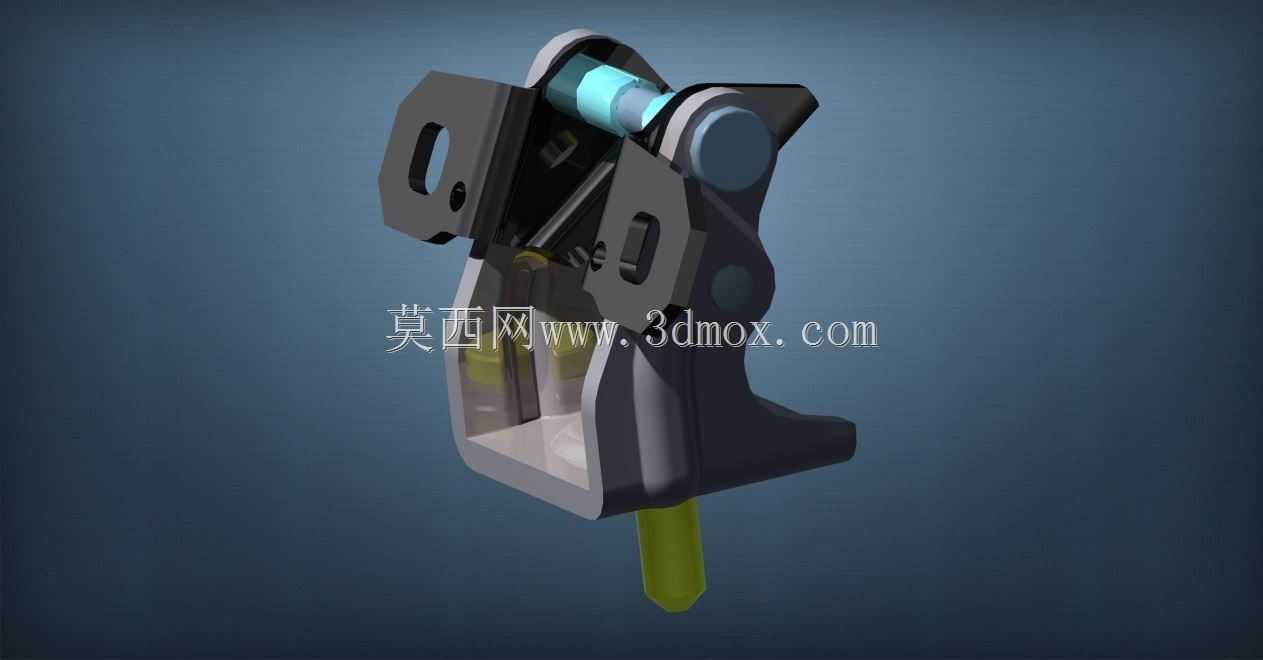

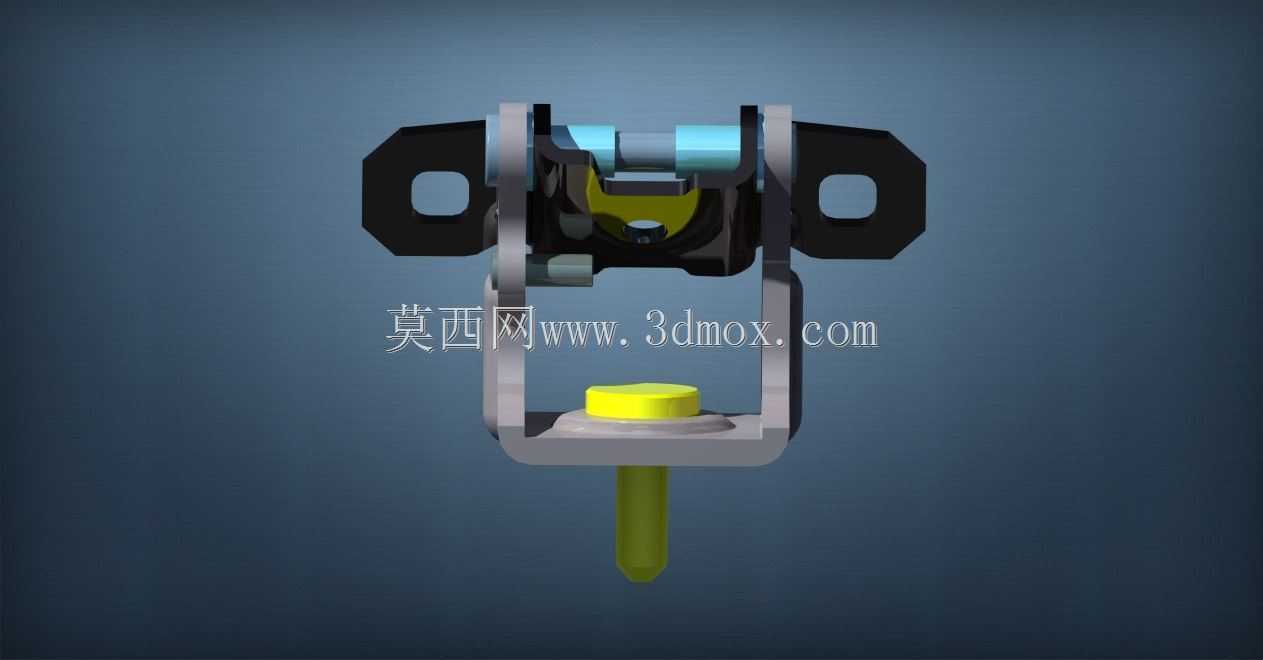

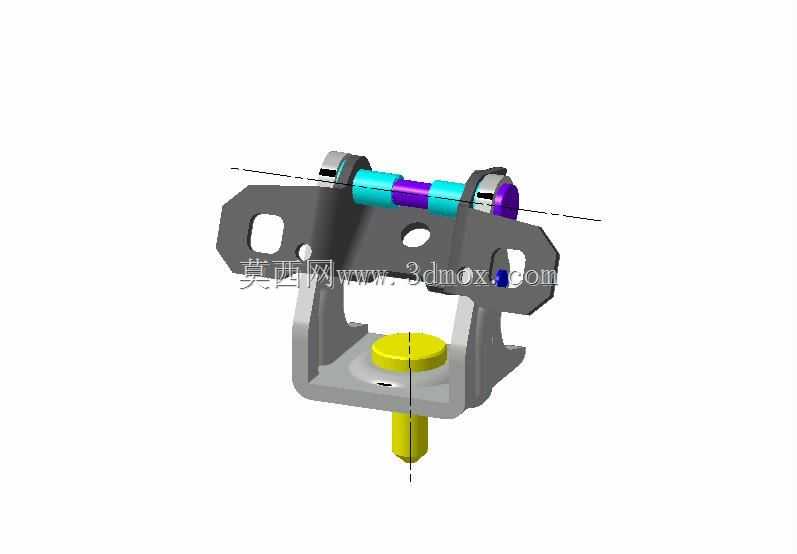

从结构组成来看，该铰链采用分体式铰接架构，包含固定在车身侧围后段的安装支座、与尾门内板连接的活动摇臂，以及贯穿两者的铰接销轴组件。安装支座采用冲压折弯成型的钣金结构，设置三个呈三角形分布的安装孔位，其中两个腰型孔用于安装位置的微调，一个圆孔用于主定位，确保装配过程中可以快速调整尾门的左右间隙与上下高度，匹配整车外观DTS要求；支座底部设置带缓冲限位的承托结构，当尾门关闭到最终位置时，活动摇臂下端的定位销会嵌入支座的限位槽内，配合尾门锁体实现尾门的横向与纵向定位，避免车辆行驶过程中尾门出现晃动异响。铰接销轴部位采用分段式衬套设计，销轴与活动摇臂之间设置耐磨非金属衬套，降低长期开合过程中的磨损量，同时衬套的阻尼特性可以缓冲开合过程中的冲击，避免金属部件直接碰撞产生异响；销轴两端采用卡簧限位结构，既可以防止销轴在车辆振动过程中脱出，又能预留微小的轴向窜动间隙，补偿车身制造过程中的尺寸公差，避免铰链出现卡滞问题。活动摇臂的型面完全贴合尾门内板的安装型面，安装点采用凸焊螺母结构，装配时可以直接从尾门内侧穿入螺栓紧固，不需要额外的工装夹持，提升总装车间的装配效率；摇臂与支座的铰接转动范围经过精准校核，开合角度可以满足常规行李箱取放物品的需求，同时在最大开启角度位置设置软质缓冲块，避免尾门开启到极限位置时与顶盖后横梁发生碰撞，损伤车身漆面与尾门玻璃。

在实际装车应用中，这类铰链需要经过多轮的工况验证：首先是耐久性能测试，需要完成数万次的开合循环，验证衬套磨损量、销轴变形量以及安装点的松动情况，确保在整车全生命周期内不会出现铰链下沉、开合卡滞等问题；其次是高低温环境测试，在-40℃到80℃的环境温度区间内，验证衬套材料的性能稳定性，避免低温下衬套变硬导致开合阻力增大，或者高温下衬套软化出现磨损加剧的问题；另外还要进行整车道路模拟振动测试，模拟车辆在颠簸路面行驶时的振动载荷，验证铰链连接部位的可靠性，避免长期振动后出现螺栓松动、部件开裂等问题。设计过程中，铰链的运动包络是校核重点，需要在三维环境中模拟尾门从全关到全开的完整运动轨迹，确保铰链在运动过程中不会与尾门内板的线束、内饰板、密封条等部件发生干涉，同时还要预留足够的间隙，容纳涂装过程中的电泳漆层以及总装过程中的装配公差；安装支座的焊接边设计需要符合车身焊装的工艺要求，焊接边宽度控制在合理范围内，确保焊装夹具可以稳定夹持，同时焊接点位的分布可以保证支座与车身连接的强度，避免开关尾门时出现支座变形。从尺寸边界来看，该铰链的整体安装占用空间较小，不需要在车身侧围设置过大的安装腔体，可以给尾灯、后保险杠安装以及行李箱侧部的储物空间留出更多余量，适配紧凑型到中大型各类乘用车型的尾门布置需求；铰接点的位置经过多轮优化，在保证尾门开启高度满足使用需求的前提下，尽可能降低铰链的受力弯矩，减小开合过程中需要的操作力，提升用户的使用体验。
