牧田长杆充电式锂电角向起子工具结构

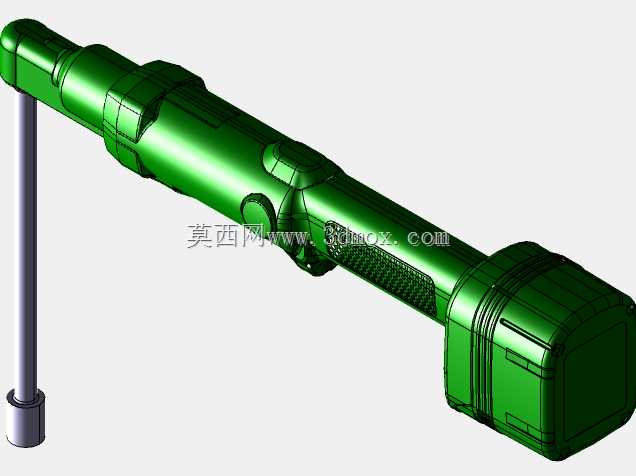

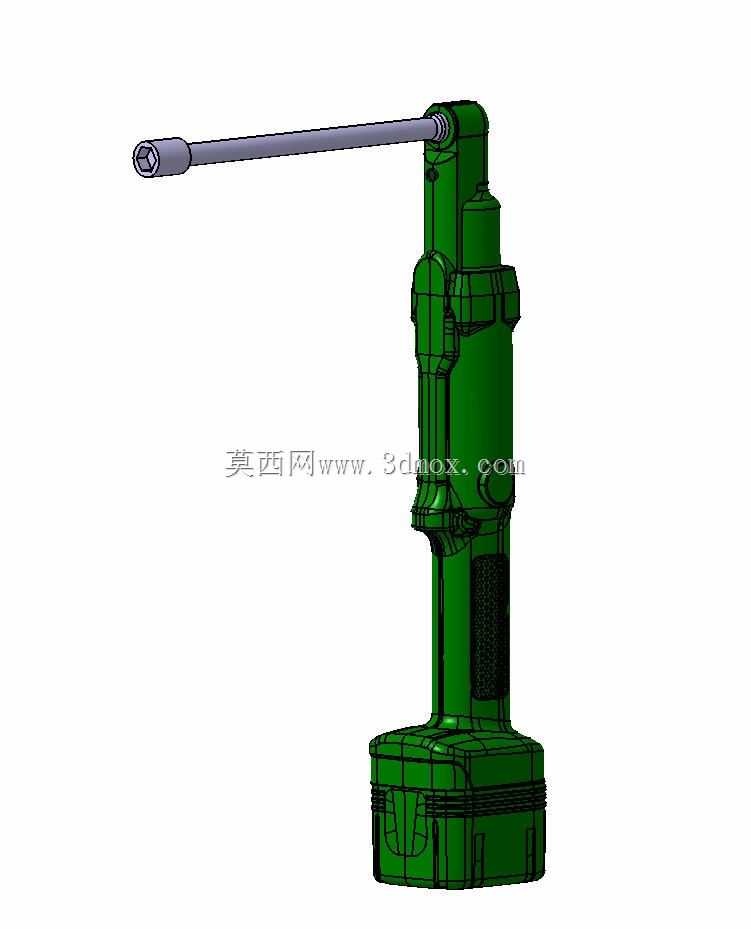

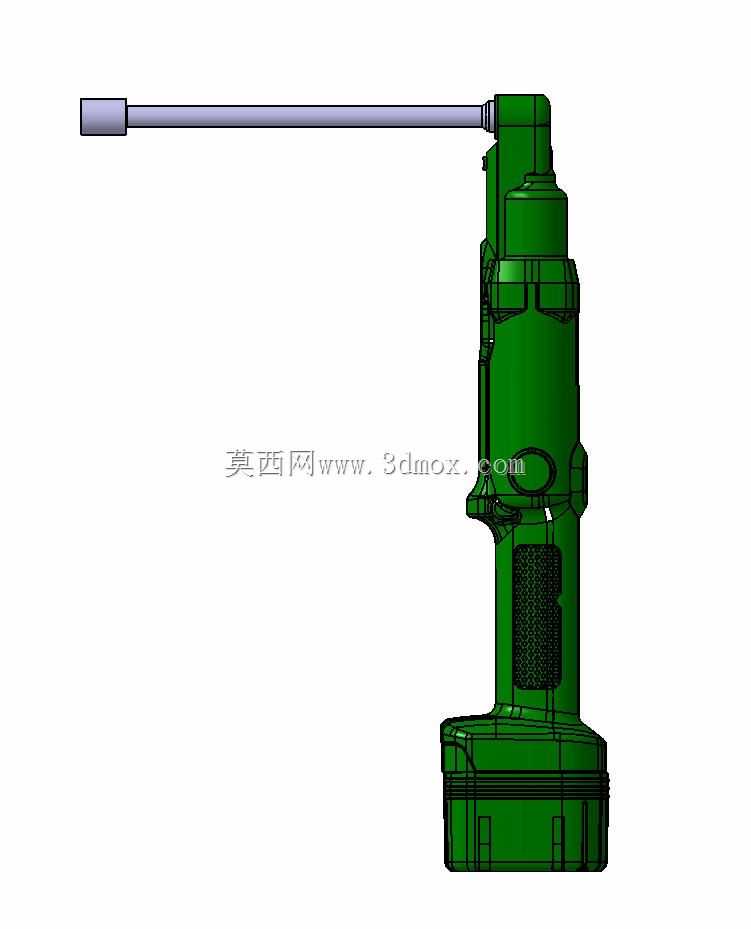

　　这款长杆角向充电起子的三维结构，核心针对狭窄深腔、设备侧方隐蔽工位的紧固件拆装场景设计，日常在汽车底盘管线附近的螺丝锁付、机柜内部纵深位置的螺母紧固、生产线工装夹具侧装螺钉的调试作业中，普通直柄电批因为枪身长度、批头同轴的结构限制，无法深入到距离操作面150mm以上的侧方工位，这款工具的长杆输出轴配合90度转向的传动结构，刚好填补了这类作业场景的工具空白。从结构设计逻辑来看，整机采用下置电池包的重心布局，电池包插接在手柄最底端，握持时整枪的重心落在手掌虎口位置，长时间仰手或者侧手操作时不会因为头重脚轻增加腕部负担，手柄表面的防滑纹理按照握持时手指的自然分布做了凹凸造型，对应食指、中指、无名指的握持位置做了内收弧面，

　　即便手上沾有机油或者金属碎屑，也能保持稳定的握持摩擦力。传动部分的90度转角结构采用锥齿轮换向设计，长杆输出轴的轴线与电机主轴轴线垂直，输出轴的长度覆盖了常见的设备框架、钣金空腔的纵深尺寸，杆身采用高强度合金钢材质的等径设计，在深入狭长腔道时不会因为杆身变径出现卡滞，输出端的批头接口采用标准六角快换结构，兼容市面上常规的六角批头、套筒接杆，不需要额外定制转接配件。整机外壳的曲面造型完全贴合内部传动组件、电机、控制板的排布轮廓，没有多余的冗余空间，壳体的加强筋沿着内部传动组件的受力方向布置，在齿轮箱、电机仓的位置做了局部加厚，应对作业时的反冲震动，避免长期使用后壳体出现开裂。从安装边界尺寸来看，长杆输出轴的外径控制在较小尺寸，

　　能够穿过直径20mm以上的工艺孔进入设备内部作业，转角头部的径向尺寸紧凑，在相邻部件间隙15mm以上的位置就可以完成操作，不会和周边的管线、结构件发生干涉，电池包采用和同系列锂电工具通用的插接结构，更换电池时不需要额外对位，按压卡扣即可快速拆装。在实际作业场景中，这类工具常被用于整车装配线上的车门内饰板内侧螺丝锁付、家电产品外壳内部的深位螺丝紧固、机电设备维护时的机架内侧螺栓拆装，相比普通的直角弯头批头，这款工具自带动力输出，不需要手动施加扭转力，长杆的长度也覆盖了大部分常规深腔作业的深度需求，不需要额外接长杆。设计过程中针对输出轴的受力做了专门的校核，长杆在额定扭矩输出时的径向跳动量控制在很小的范围，

　　避免锁付螺丝时出现批头滑牙的情况，手柄上的正反转切换按键布置在拇指可及的位置，操作时不需要移动握持手势就可以切换旋转方向，启动开关采用无级调速设计，根据按压的行程控制输出转速，刚开始对准螺丝槽口时可以低速慢转，避免批头滑出刮伤工件表面，螺丝锁付到位后可以快速松开开关停止输出。整机的外壳接缝位置都做了错位止口设计，作业环境中的金属粉尘、少量切削液不会轻易渗入壳体内部，保护内部的电机和控制电路，电池包和手柄的插接位置做了密封胶圈，在潮湿的作业环境下也能保持电路连接的稳定性。
