500毫升容量塑料饮用瓶结构设计

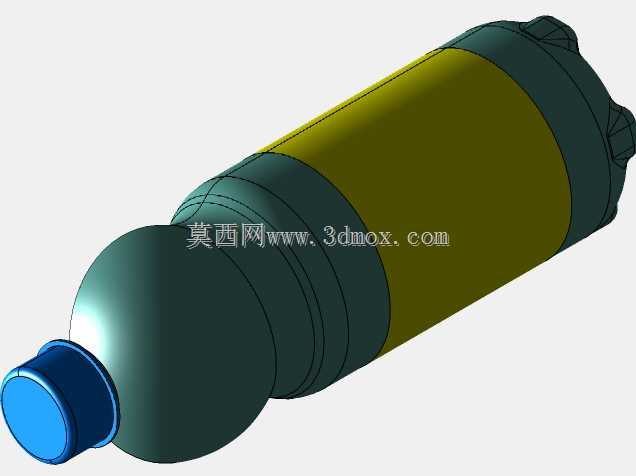

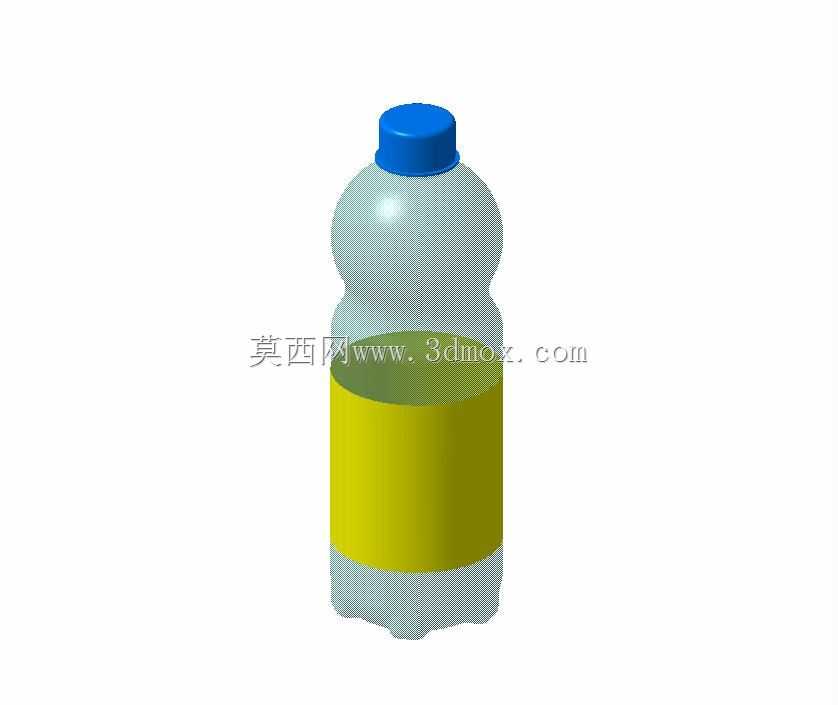

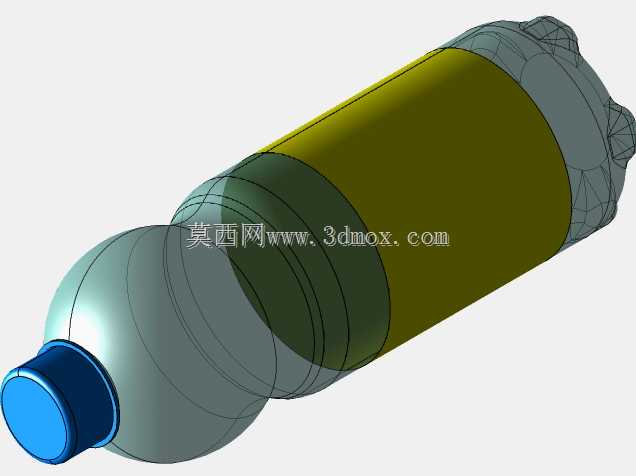

日常快消品流通环节里，500ml规格的瓶装水是终端铺货量最大的单品之一，这款瓶体的三维结构完全贴合量产吹塑工艺的落地要求，从瓶坯设计阶段就匹配现有注塑吹塑产线的通用模架参数，不需要额外定制非标工装就能直接适配多数饮用水灌装企业的现有产线。瓶身总高度控制在230mm区间，瓶身最大直径落在66mm，这个尺寸刚好匹配市面上主流自动售货机的货道宽度，也适配常规瓶装水运输纸箱的内部分格，单箱24瓶的堆叠码放间隙控制在2mm以内，既不会因为间隙过大导致运输过程中瓶体晃动磕碰，也不会因为间隙过小造成装箱卡滞。瓶肩位置做了渐变圆弧过渡，没有采用直角转折结构，一方面是降低吹塑过程中原料在模腔拐角处的应力集中，避免成型后瓶肩位置出现厚薄不均导致的承压不足，另一方面在自动灌装线上的星轮拨瓶环节，圆弧过渡的瓶肩能顺畅进入拨瓶卡位，不会出现卡瓶倒瓶的情况，适配每分钟24000瓶的高速灌装线运行节拍。瓶盖采用标准28mm口径的防盗盖结构，瓶口螺纹的螺距、牙型高度完全匹配行业通用封盖头参数，封盖扭矩控制在1.2-1.8N·m区间，既能保证密封性能不出现漏液，也能让消费者轻松拧开，瓶口的防盗环连接桥强度经过反复校核，正常拧盖时连接桥会整齐断裂，不会出现防盗环随瓶盖一起旋出的情况。瓶身中部的标签区域做了整圈微凹处理，凹陷深度0.3mm，这个结构在套标环节能让热收缩膜标签精准定位，不会出现标签上下滑移的问题，同时标签区域的瓶壁厚度比上下段略厚0.1mm，避免贴标后因为瓶壁轻微形变导致标签起皱。瓶底采用五瓣式内凹底结构，这个设计是瓶装水的经典承压结构，一方面在灌装完成后堆码时，上层瓶的重量能通过瓶底的加强筋均匀分散到瓶身侧壁，不会出现瓶底鼓胀导致站立不稳的情况，另一方面内凹结构能抵消瓶内液体因为温度变化产生的体积膨胀，避免夏季高温环境下瓶体出现鼓胀变形。瓶身握持区域做了细微的磨砂纹理处理，纹理深度0.08mm，既不会因为纹理过深导致吹塑脱模困难，也能增加手部和瓶身的摩擦力，手上沾有水渍的时候也能稳定握持不会打滑。从结构壁厚分布来看，瓶口位置因为要和瓶盖配合密封，壁厚控制在1.8mm，保证螺纹的强度和密封面的平整度；瓶身主体壁厚控制在0.3mm，在满足垂直承压120kg不出现永久形变的前提下，尽可能降低PET原料的用量，控制单瓶重量在18g左右，符合轻量化包装的行业趋势；瓶底位置因为要承受堆码压力和站立稳定性要求，壁厚控制在0.5mm，配合加强筋结构能承受整托1.2吨的堆码载荷。在产线适配性上，瓶身的重心位置设计在瓶身总高度的45%处，空瓶在输送带上运行时不会因为重心过高出现倾倒，满瓶状态下重心落在瓶底支撑面的正中心，站立倾斜角超过15度才会翻倒，满足终端货架摆放的稳定性要求。吹塑成型的拔模斜度控制在1:50，所有转折位置都做了R0.5以上的圆角过渡，避免吹塑过程中出现应力开裂，也能减少模具的磨损，延长模具使用寿命。这款瓶体的结构没有做多余的异形造型，所有曲面都是可展开的规则曲面，在模具加工时可以采用常规的数控铣削加工完成，不需要五轴联动设备就能加工出高精度的模腔，降低模具的制造成本，也方便后期的模具维护和抛光处理。在灌装环节的适配性上，瓶身的瓶口端面平面度控制在0.1mm以内，和灌装阀的密封垫能完全贴合，不会出现灌装时的漏液问题，瓶内的额定灌装容量是500ml，灌装到标称容量时，瓶口预留的顶隙高度是15mm，这个顶隙能预留出液体热胀冷缩的空间，也能在封盖后瓶内保持合适的内压，提升瓶体的整体刚性。
