自锁式塑料电缆束线紧固扎带结构

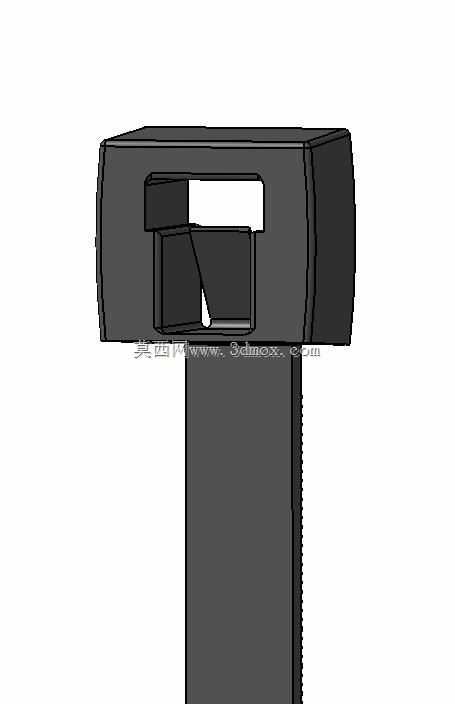

　　日常做设备布线、电控柜装配、户外线缆敷设的时候，最常用到的小紧固件就是这类自锁式塑料扎带，别看零件尺寸小，选不对结构、尺寸不匹配安装边界，后期运维拆改、线束受力松脱的问题会层出不穷。这次做的这款扎带结构，首先是从实际捆扎场景的受力需求出发做的结构优化，头部的锁止腔做了圆弧过渡的外形，没有尖锐的棱角，在汽车线束、机柜内部布线的时候，不会刮破线缆的绝缘层，也不会划伤装配人员的手部，这一点在批量装配的流水线场景里，能减少不少不必要的工伤和线缆绝缘破损隐患。

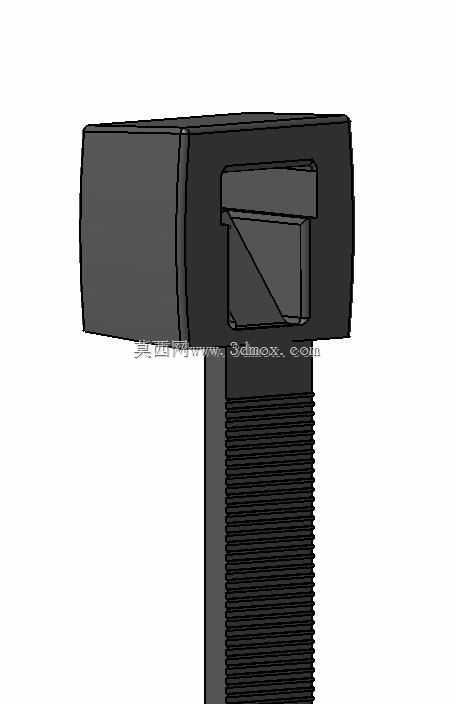

　　锁止结构采用的是一体式的弹性止退卡舌，和扎带带身的锯齿做过盈配合，卡舌的倾斜角度经过反复调整，既保证穿带的时候顺滑不卡滞，穿入到位后反向拉扯的时候，卡舌能牢牢卡进锯齿的卡槽里，不会出现松脱滑牙的情况，哪怕是在有持续振动的设备上，比如工程机械、机床设备的移动线缆捆扎，长期受振动载荷也不会出现扎带松脱、线束散乱的问题。带身的截面做了等厚的矩形设计，边缘做了R0.3的圆角处理，捆扎多根线缆的时候，带身和线缆外被的接触面积足够大，不会因为局部压强过大勒伤线缆外皮，尤其是针对薄壁绝缘的通讯线缆、传感器信号线，这种圆角带身的设计能有效避免捆扎过紧导致的线芯损伤、信号传输异常问题。

　　从安装边界来看，这款扎带的头部宽度控制在12mm以内，厚度8mm，在狭小的布线空间里，比如设备线槽内部、航空插头尾部的线束整理、新能源汽车高压线束的分支固定，不需要额外预留太大的操作空间，穿线的时候只要能容纳扎带带身穿过就能完成锁紧操作。带身的有效捆扎直径范围覆盖3mm到35mm，不管是单根粗电缆的固定，还是十几根细信号线的成束整理，都能适配，不需要备多种规格的扎带来应对不同的线束直径，能减少车间物料的SKU数量，降低仓储和领料的管理成本。

　　设计的时候特意考虑了不同使用场景的耐候需求，结构本身的壁厚做了均匀化处理，头部锁止腔的壁厚和带身的壁厚差控制在0.5mm以内，不管是用尼龙66还是耐候改性PP材料注塑生产，都不会出现壁厚不均导致的缩痕、内应力集中问题，在-20℃到80℃的工作环境下，塑料件不会因为内应力出现开裂，锁止结构的弹性也能保持稳定，不会因为低温变脆导致卡舌断裂，也不会因为高温软化导致锁止力下降。

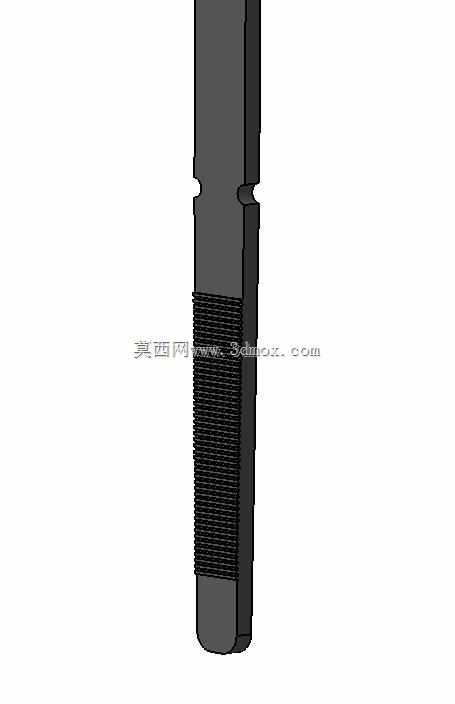

　　实际布线作业的时候，这款扎带的穿入端做了锥形的导向头，哪怕是在视线不好的设备底部、桥架内部作业，也能快速把带头穿过锁止腔，不需要反复对准，能提升装配的效率。锁止腔的穿入口做了倒角导向，带身穿入的时候不会被边缘的飞边卡住，哪怕是手工快速拉扯锁紧，也不会出现带身卡在锁止腔入口的情况。另外针对需要后期拆改的运维场景，卡舌的按压位置做了凸起的操作面，用一字螺丝刀甚至指甲就能按压卡舌松开锁止，不需要剪断扎带就能调整线束的位置，重复使用也不会明显降低锁止力，在设备调试阶段的临时布线、线束调整场景里，能减少不少耗材的浪费。

　　在户外线缆敷设的场景里，这款扎带的头部外形做了流线型设计，没有容易积水积灰的凹槽，长期在户外使用不会因为积水冻胀导致头部开裂，带身的锯齿做了连续的等距设计，每毫米一个齿，锁紧的时候可以根据线束的实际直径调整捆扎的松紧度，不会出现齿距过大导致的捆扎过松或者过紧的问题。针对需要固定在钣金孔上的布线场景，这款扎带的头部可以适配配套的固定座，不需要额外做结构修改，就能实现扎带和钣金、型材的快速固定，不用打胶或者额外用螺丝固定，进一步提升装配效率。

　　做这个结构的三维建模的时候，特意把所有的圆角、拔模角度都按照注塑生产的要求做了处理，锁止卡舌的弹性变形量控制在材料允许的弯曲范围内，不会因为反复弯折出现疲劳断裂，带身的拉伸强度按照120N的拉断力做的结构校核，正常捆扎线束的时候，哪怕是拉扯线缆也不会出现扎带断裂的情况。整体结构没有多余的复杂特征，注塑生产的时候模具结构简单，不需要复杂的抽芯结构，生产效率高，单件的成本能控制在很低的水平，适合大批量的生产和使用，不管是民用装修布线，还是工业设备制造、轨道交通、新能源汽车的线束装配，都能满足使用要求。
