注塑成型缺陷演示教学用工装结构

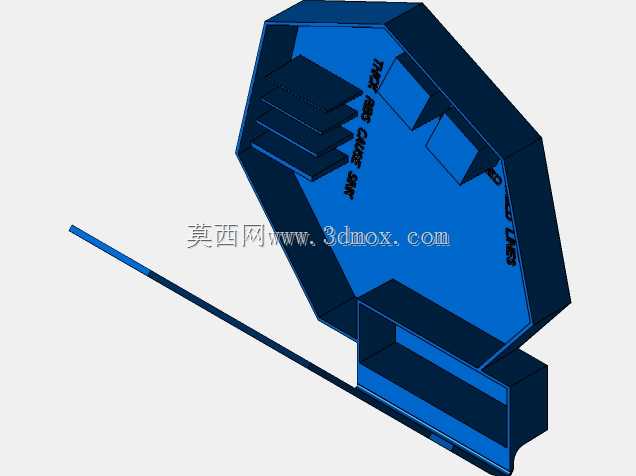

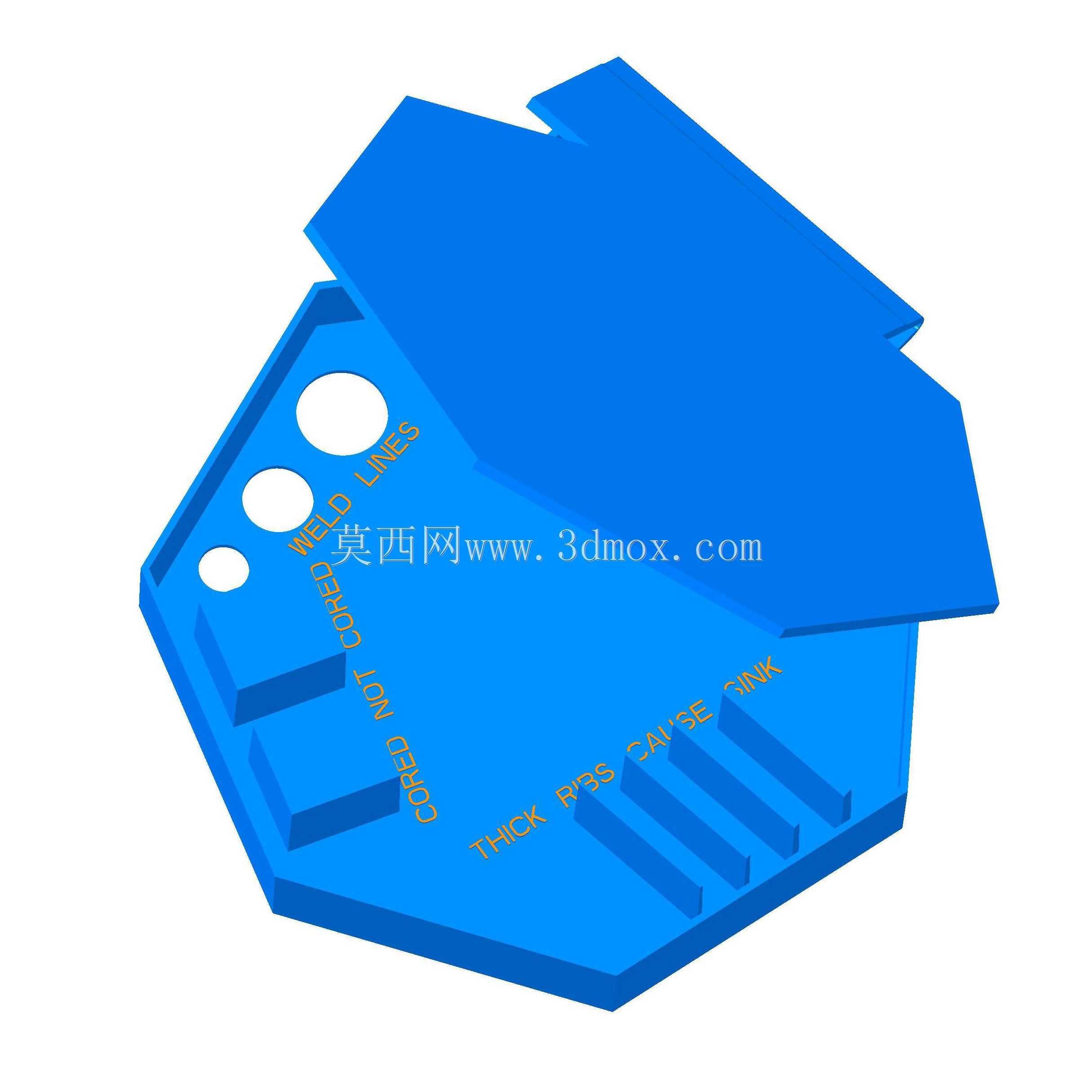

　　这套结构主要面向注塑工艺实训、模具设计入门教学场景使用，区别于量产模具的功能导向设计，核心作用是把注塑生产中常见的几类外观缺陷直观呈现出来，让刚接触注塑行业的设计、工艺人员能快速对应缺陷形态和产生机理，不用在量产机台上反复试错凑参数。整个结构采用上下对合的模腔布局，主体外形做了切边八角形的轮廓，没有多余的装夹凸台、流道赘边，方便在教学场景下直接手持观察，也能平稳放置在实训台面上，不需要额外的固定夹具。模腔表面特意做了差异化的结构设计：一侧排布三个直径递减的圆孔，用来演示不同壁厚过渡位置的凹陷、缩痕形成逻辑，圆孔周边的壁厚差刻意控制在1.2到2.8毫米区间，刚好覆盖常规PP、ABS材料注塑时容易产生缩痕的壁厚差范围，

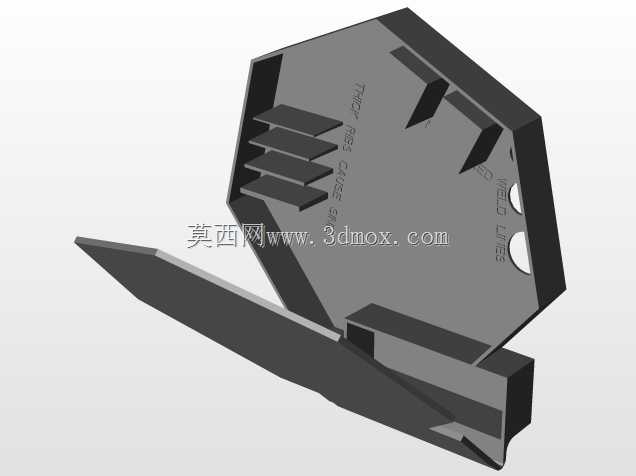

　　能清晰展示厚壁位置因为冷却收缩不均在表面形成的凹陷痕迹。靠近侧边的位置做了三组平行的凸肋结构，肋的厚度从根部到顶端做了渐变设计，用来演示肋位过厚导致的表面缩影、以及料流汇合时形成的熔接痕形态，肋条之间的间距特意设置为不等距，分别对应料流填充时的不同汇合角度，能直观展示不同汇合角度下熔接痕的明显程度差异。模腔表面蚀刻的标识线分别对应不同缺陷的产生位置标注，包括熔接线走向、厚壁缩痕区域、应力发白位置，方便教学时直接对应讲解，不需要额外在模型上做标记。上下模的合模面做了简单的止口定位，没有复杂的锁紧结构，开合操作不需要专用工具，教学过程中可以快速打开观察内部的料流填充路径，对应理解不同缺陷在模腔内部的产生位置。

　　整个结构的整体外轮廓尺寸控制在150毫米见方以内，厚度不超过40毫米，重量较轻，适合在教室、实训车间之间流转携带，边缘全部做了R2以上的圆角处理，没有尖锐边角，避免教学使用过程中划伤操作人员。设计时特意规避了量产模具的复杂顶出、冷却系统结构，把所有和缺陷产生相关的结构特征直接暴露在可视范围内，不会被其他模具结构遮挡观察视线。在实际教学使用中，既可以用这套结构直接做透明材质的短射实验，观察料流在模腔内的流动前沿走向，也可以直接用不同颜色的注塑材料打样，直观展示不同工艺参数下缺陷的严重程度变化，帮助学员快速建立工艺参数和成型缺陷之间的对应逻辑。模腔上的不同特征区域分别对应了注塑生产中最常遇到的几类问题：壁厚不均导致的缩痕、

　　料流汇合导致的熔接痕、转角位置应力集中导致的翘曲、排气不良导致的缺胶，每个特征的尺寸参数都经过反复调整，确保在常规注塑工艺参数下就能稳定呈现对应的缺陷形态，不需要极端的温度、压力参数就能达到演示效果，降低教学过程中的设备调试难度。合模面的贴合精度控制在0.02毫米以内，打样时不会产生多余的飞边，避免飞边干扰缺陷形态的观察，让学员能清晰分辨缺陷本身的形态特征，不会把工艺溢料和正常的成型缺陷混淆。
