成型机快换式加工工具头结构设计

这套工具头主要配套中小型成型加工设备使用，常见应用场景涵盖五金零件冲压成型工位、小型塑胶件二次整型工位、线束端子压接工位，在批量加工的流水线上，这类快换工具头能大幅降低换型停机的时间损耗，不少小型加工厂的单台成型机往往要承担十数种不同规格零件的加工任务，传统一体式工具头每次换型需要拆卸主轴连接螺栓、重新校准同轴度，单次换型耗时往往在四十分钟以上，而这套带快换锁紧结构的工具头，能把单工位换型时间压缩到三分钟以内，对小批量多批次的加工场景适配性极强。

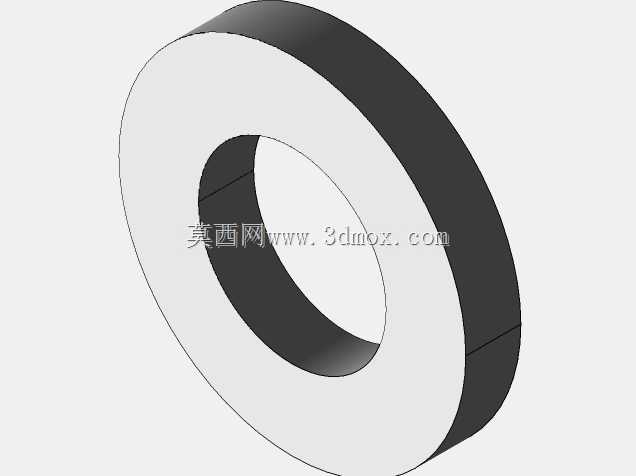

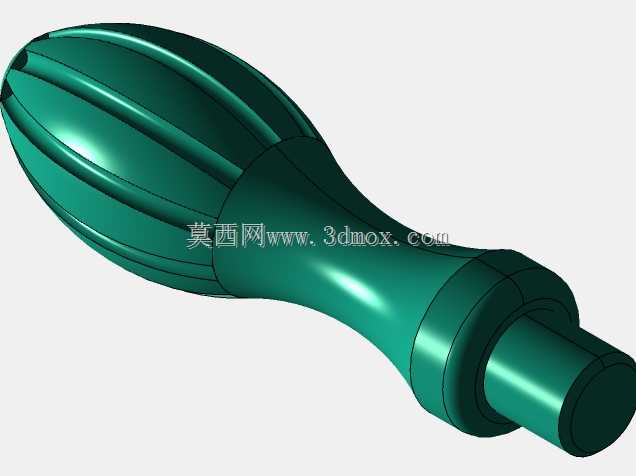

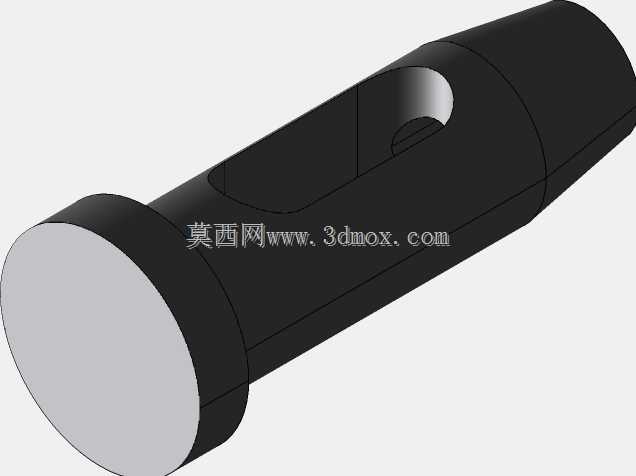

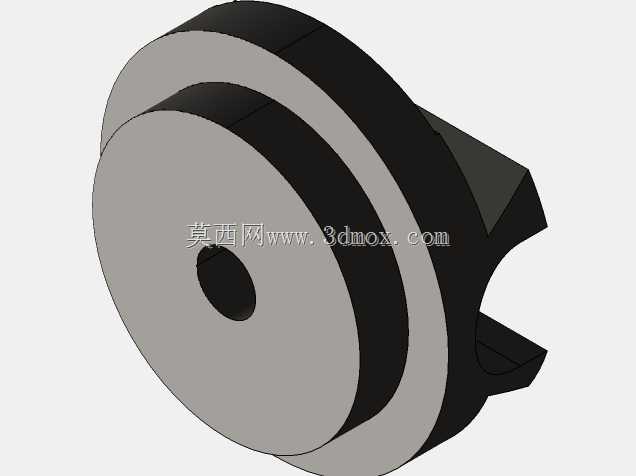

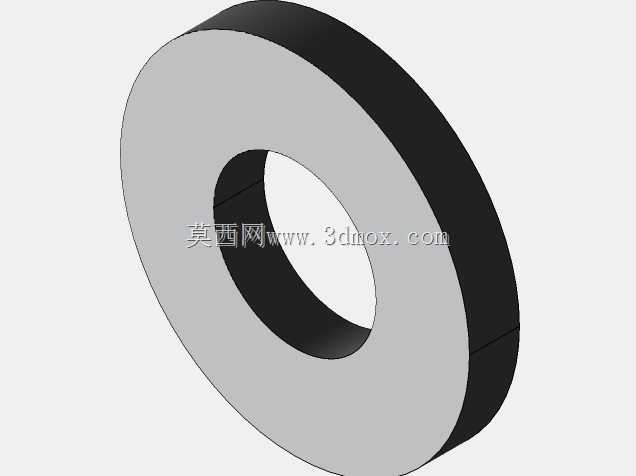

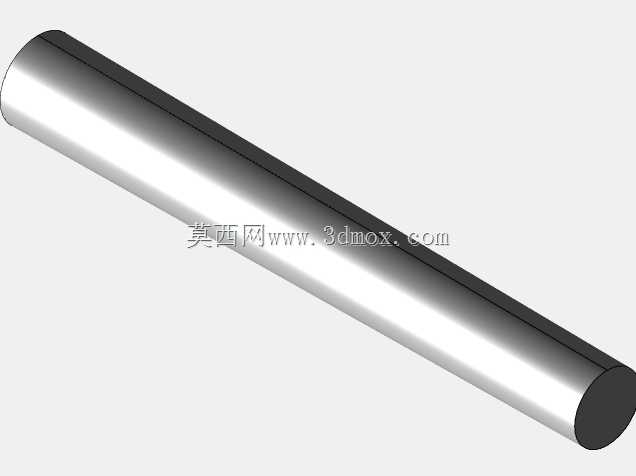

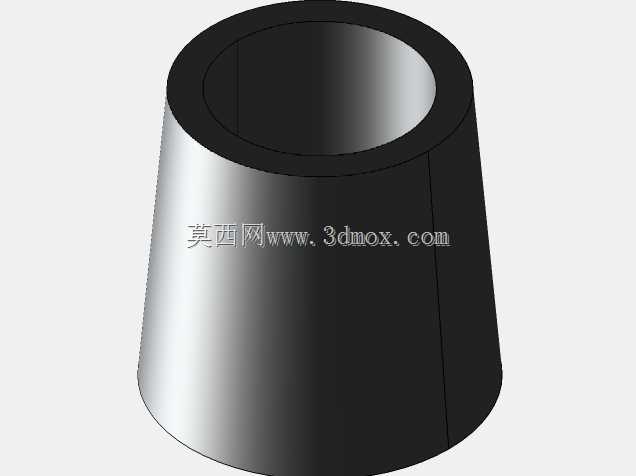

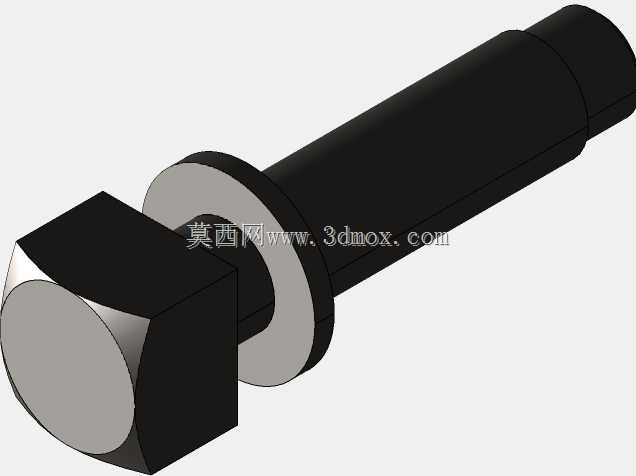

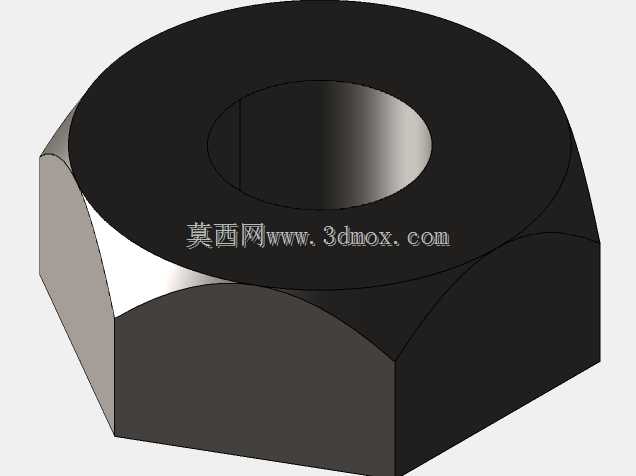

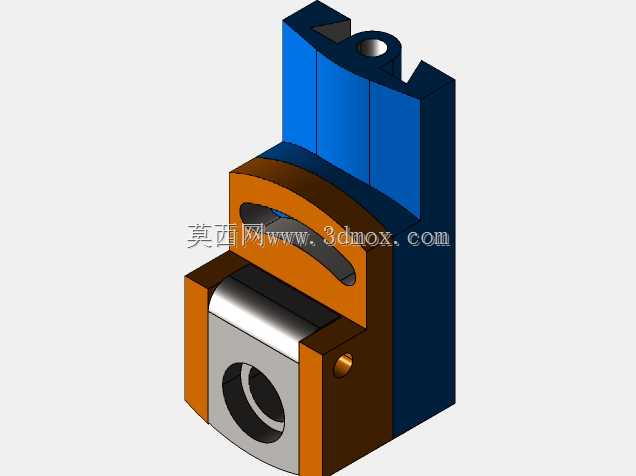

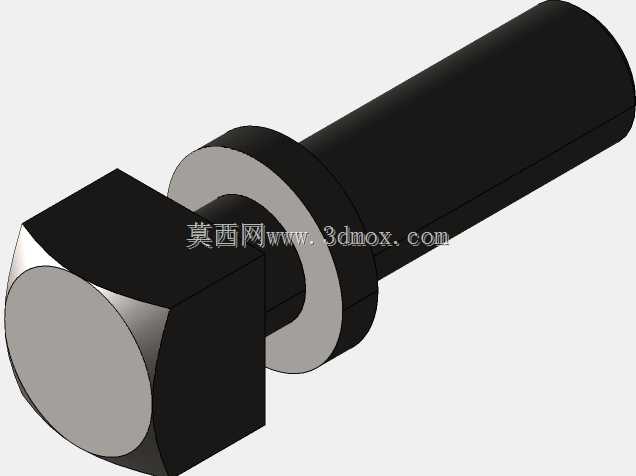

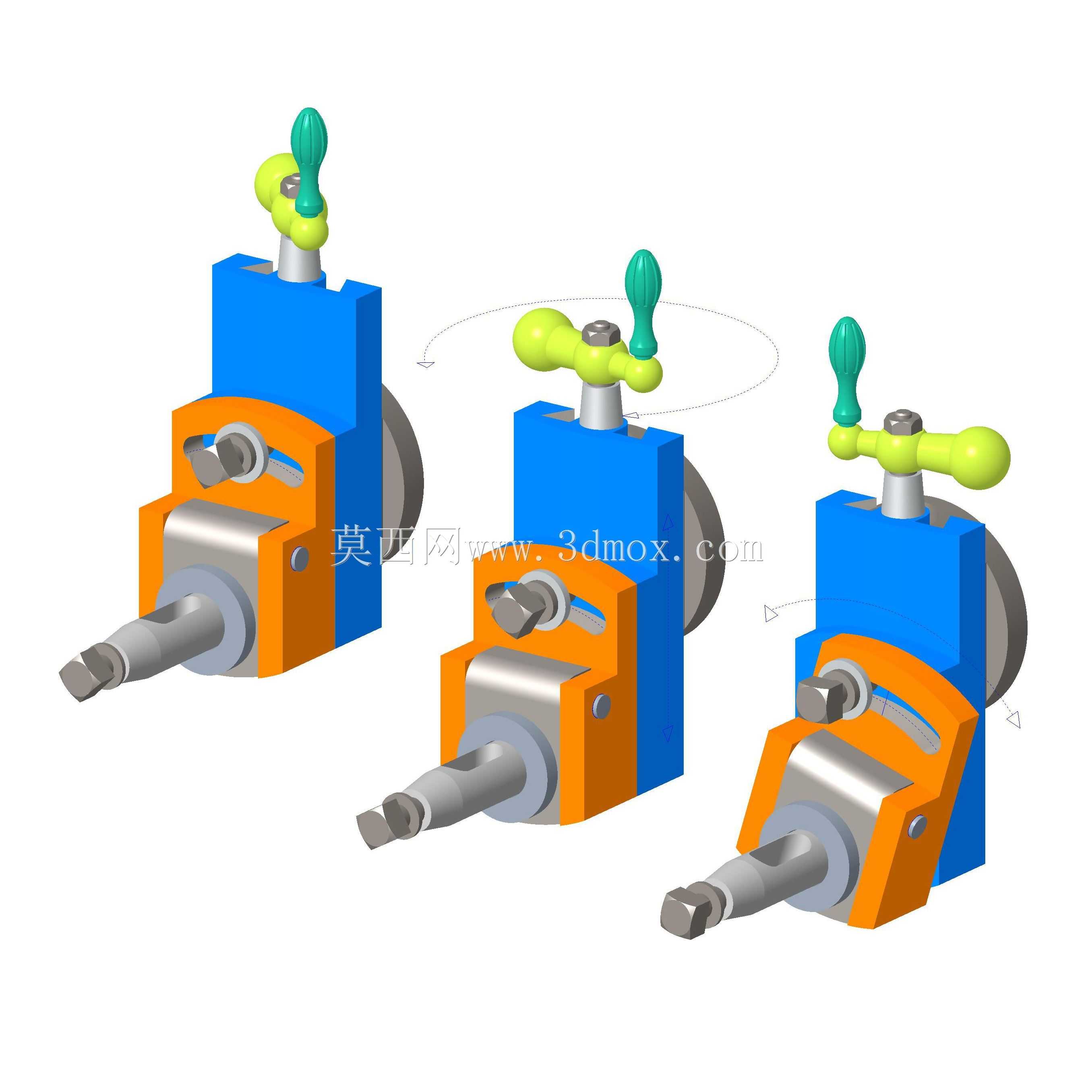

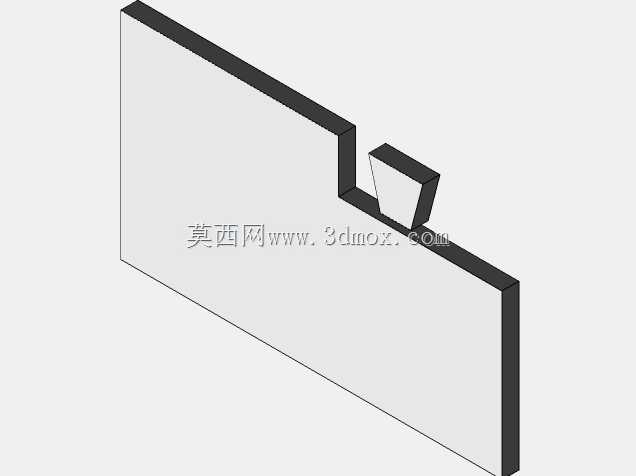

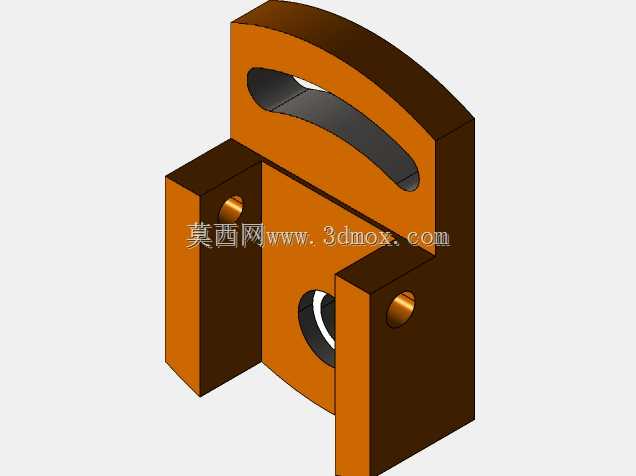

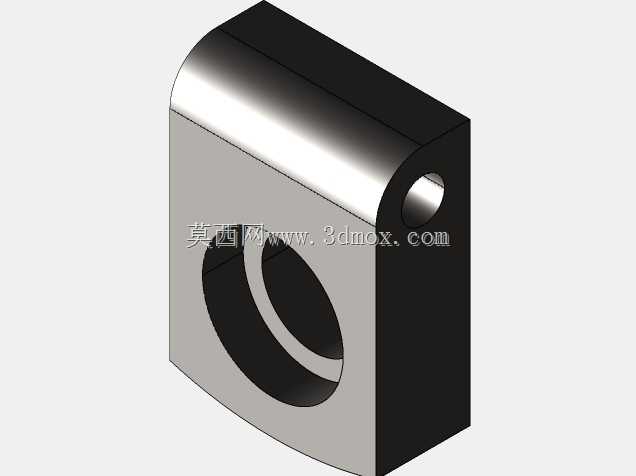

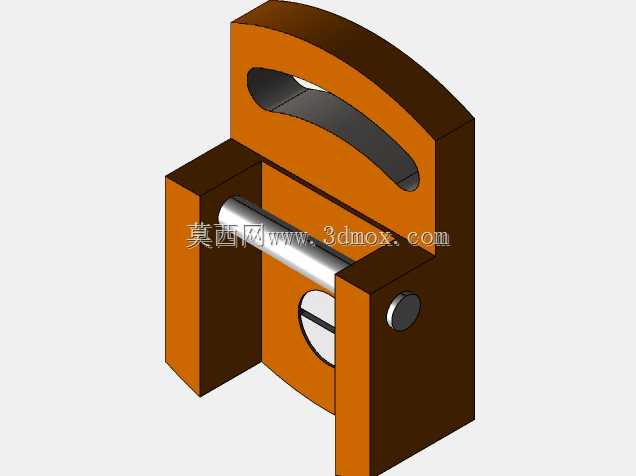

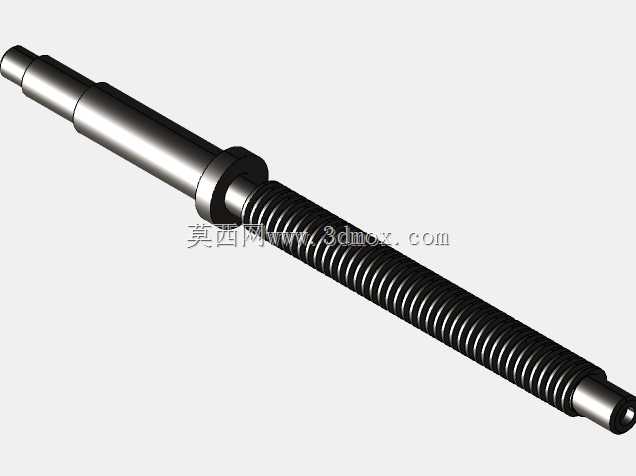

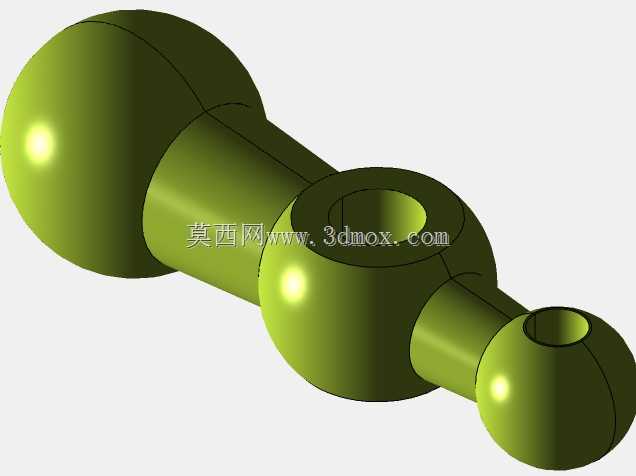

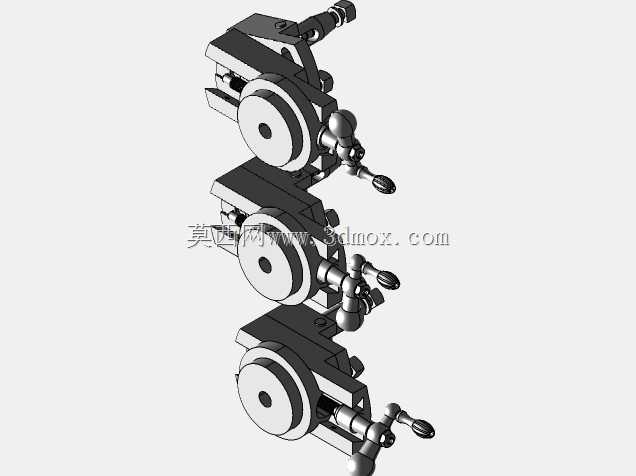

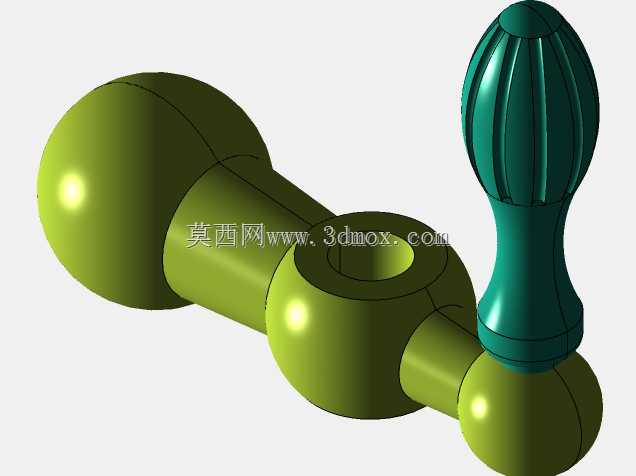

从功能特性来看，这套工具头集成了轴向锁紧、周向定位、行程限位三个核心功能模块，前端的工作端可以根据加工需求更换不同的成型冲头、压接端头或者整型触头，中部的橙色锁紧套是整个快换结构的核心操作部件，扳动顶部的星形手柄即可带动内部的偏心锁紧机构动作，实现工具头与设备主轴的锁止与释放，不需要额外使用扳手类工具，一线操作人员徒手就能完成换型操作。顶部的绿色捏手是行程限位的解锁部件，调整工作端伸出长度时，捏下绿色捏手即可解除轴向锁止，滑动调整到对应刻度位置后松开捏手，内部的弹簧顶销会自动卡入对应定位槽，完成工作长度的固定，调整过程不需要额外测量，定位槽的间距按照常用加工行程做了等差排布，能覆盖绝大多数常规成型加工的行程需求。

设计思路上，这套结构优先考虑了现场操作的便捷性与长期使用的可靠性，所有操作部件都做了大尺寸的防滑处理，即使操作人员佩戴劳保手套也能顺畅操作，不会出现打滑脱手的问题。锁紧机构的偏心轮采用了高碳合金钢材质，表面做了淬火处理，长期反复锁紧磨损也不会出现锁止失效的问题，内部的定位弹簧采用了矩形截面弹簧，相比普通圆线弹簧抗疲劳寿命提升三倍以上，能承受数十万次的反复捏合动作不会出现弹力衰减。周向定位采用了扁销加键槽的配合结构，能保证工具头与主轴连接后不会出现周向转动，加工过程中承受径向载荷时也不会发生错位，保证成型加工的位置精度稳定在0.02mm以内，满足绝大多数精密成型加工的公差要求。

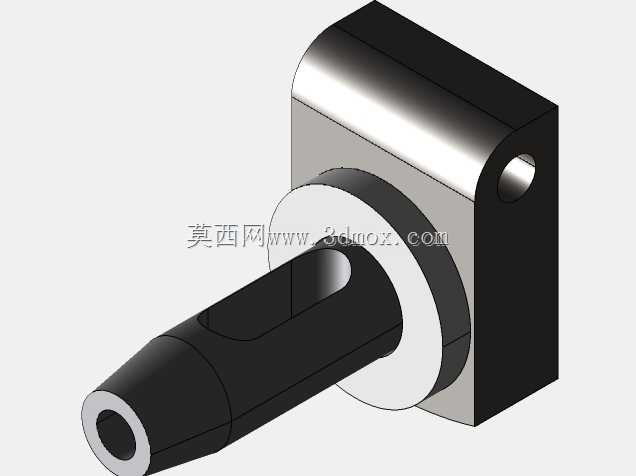

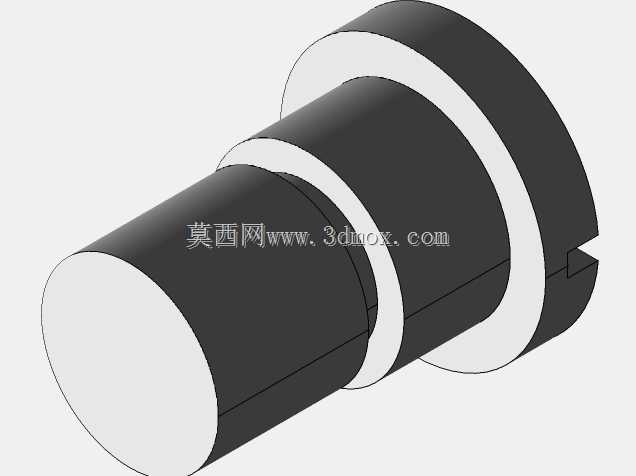

安装边界方面，这套工具头的主体连接段采用了通用的直径25mm圆柱连接柄，能适配市面上绝大多数中小型成型机、台式压力机、小型压装机的主轴安装孔，不需要对设备主轴做额外改造就能直接安装使用。工具头的整体外形长度在锁止状态下为128mm，最大外径为62mm，安装后不会和设备周边的送料机构、防护挡板产生干涉，工作端的最大伸出长度调整范围为0-35mm，能满足不同深度的成型加工需求。在安装时需要注意，设备主轴的安装孔端面需要和连接柄的定位台阶面完全贴合，锁紧套扳动到锁止位置后需要确认偏心轮已经过了死点位置，避免加工过程中因为振动出现锁止松脱的问题，日常维护只需要每周在锁紧套的滑动配合面滴入少量润滑油，就能保证操作手感顺畅，不会出现卡滞问题。

在实际生产场景中，这类工具头往往会和多组不同规格的工作端头配套使用，操作人员可以根据当天的加工任务提前把需要用到的工作端头预装调整好长度，换型时只需要松开锁紧套，拔出旧的工具头，插入新的工具头扳下锁紧手柄就能完成换型，整个过程不需要重新校准同轴度，因为连接柄和主轴孔的配合采用了H7/h6的间隙配合精度，插入后同轴度就能保证在0.01mm以内，完全满足成型加工的精度要求。对于加工批量较小、产品换型频繁的加工车间来说，这套工具头结构能有效提升设备的稼动率，减少换型等待的无效工时，同时降低操作人员的换型劳动强度，不需要反复拆装螺栓、搬运沉重的一体式工具头，单套工具头的重量不到1.2kg，操作人员单手就能完成拿取与安装操作。
