多辊轴组合式圆柱工件夹紧工装结构

项目分类:3D模型 发布时间:2021-10-16 ID:327816
  • 多辊轴组合式圆柱工件夹紧工装结构
  • 多辊轴组合式圆柱工件夹紧工装结构
  • 多辊轴组合式圆柱工件夹紧工装结构
  • 多辊轴组合式圆柱工件夹紧工装结构
  • 多辊轴组合式圆柱工件夹紧工装结构
  • 多辊轴组合式圆柱工件夹紧工装结构
  • 多辊轴组合式圆柱工件夹紧工装结构
  • 多辊轴组合式圆柱工件夹紧工装结构
  • 多辊轴组合式圆柱工件夹紧工装结构
  • 多辊轴组合式圆柱工件夹紧工装结构
  • 多辊轴组合式圆柱工件夹紧工装结构

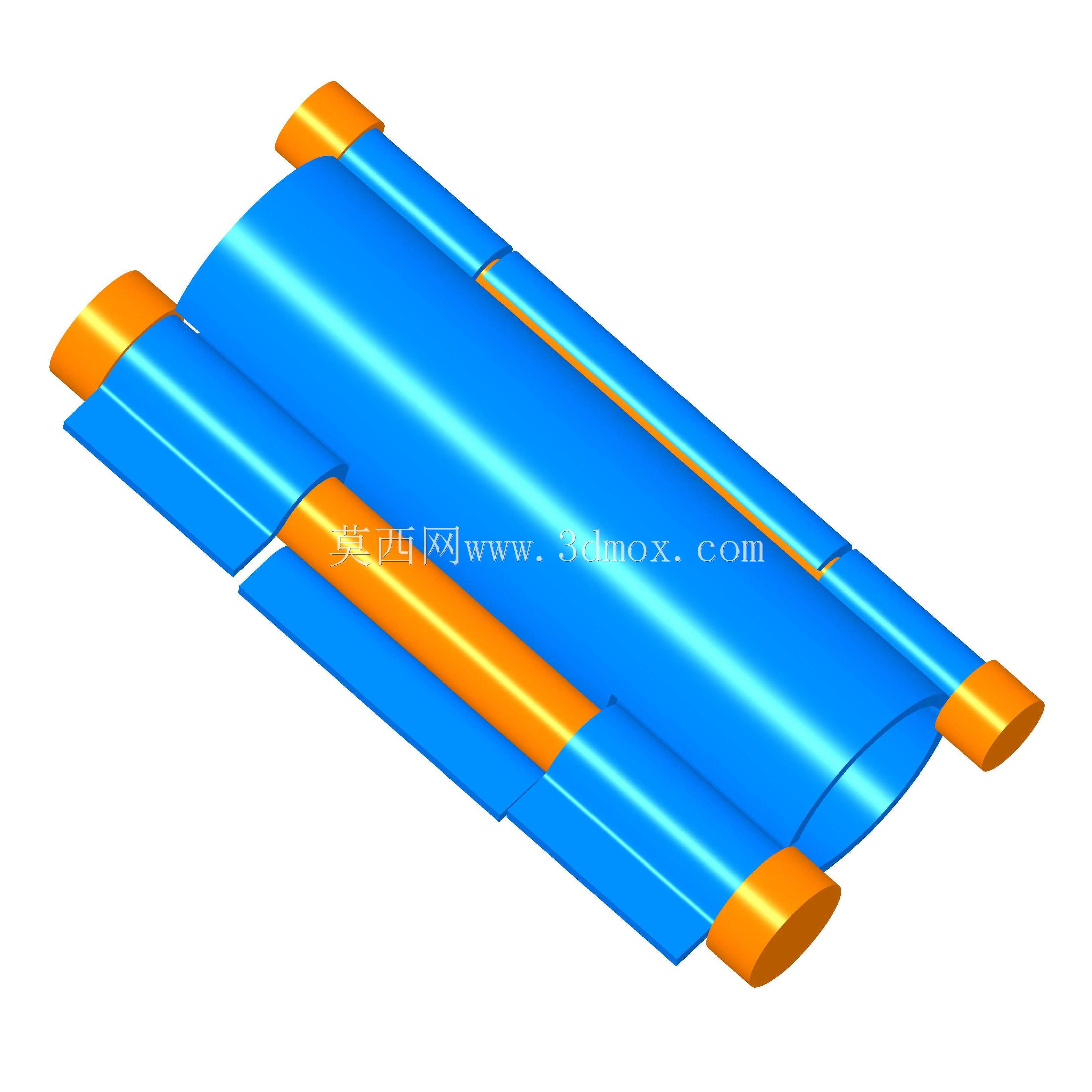

这套夹紧结构主要面向车间内圆柱类工件的加工作业场景,在轴类零件车削、管材端面打磨、圆柱坯料钻孔等工序中,能够替代传统三爪卡盘适配大长度、小直径的薄壁圆柱工件装夹需求,避免薄壁件受径向夹紧力过大产生的形变问题。从结构布局来看,整套组件采用三组平行排布的辊轴作为夹持接触件,中间主辊轴直径大于两侧辅助辊轴,所有辊轴两端设置橙色的限位端盖,端盖直径略大于辊轴本体,既可以防止工件沿辊轴轴向窜动,也能对辊轴自身的转动起到轴向定位作用。辊轴下方设置一体化的蓝色支撑基座,基座采用弧形贴合面与主辊轴轮廓匹配,两侧延伸出平直支撑边承托辅助辊轴,保证三根辊轴的轴线平行度公差控制在0.02mm每米范围内,避免装夹后工件出现轴线偏斜。设计过程中优先考虑了工件装夹的自适应特性,三根辊轴之间的间距可以根据待夹持工件的直径做小范围调整,适配直径区间在20mm到80mm之间的圆柱类工件,调整时通过基座下方的内嵌滑槽滑动两侧辅助辊轴的安装座,锁紧后即可保证夹持状态的稳定性。辊轴表面做了抛光硬氧化处理,表面粗糙度达到Ra0.8,既可以减少与工件表面的接触摩擦,避免工件表面被夹伤,也能在工件需要随主轴转动做圆周加工时,保证辊轴随动转动的顺畅性,不会出现卡滞拉伤工件表面的问题。安装边界方面,整套夹紧结构的总长度根据适配工件的常规长度设置为320mm,基座底部宽度为180mm,安装时可以通过基座上预设的四个沉头孔直接固定在机床工作台或者专用工装架上,沉头孔采用M8螺栓适配规格,孔位间距符合常规工装台的T型槽排布标准,不需要额外做转接板即可完成安装。实际使用时,将待加工圆柱工件放置在三根辊轴形成的V型夹持区间内,通过上方配套的压件(本模型未包含压合组件)施加均匀的下压力,即可完成工件的定位夹紧,相比传统的V型铁装夹,这种多辊轴结构的接触面积更大,单位面积压强更小,对于薄壁铝管、PVC管材这类易变形工件的装夹友好度更高,同时辊轴的随动特性可以支持工件在夹紧状态下做轴向送进或者圆周转动,适配长轴类工件的分段加工作业,不需要反复松夹调整工件位置,能够有效减少车间装夹辅助时间,提升小批量零件加工的作业效率。在结构强度校核阶段,针对辊轴的受力变形做了仿真验证,当单根辊轴承受最大150N的径向夹持力时,辊轴的最大挠度不超过0.015mm,完全满足普通机加工的装夹精度要求,基座采用一体式加工成型,没有拼接焊缝,长期受夹紧力作用不会出现拼接位松动错位的问题,两端的端盖采用过盈配合压装在辊轴轴端,不需要额外的紧固件固定,日常维护时只需要定期在辊轴的转动配合位置加注润滑脂即可,维护成本极低。这套结构也可以适配流水线的工件定位工位,在管材切割、棒料分拣的自动化线上,作为工件到位后的临时定位夹紧组件使用,通过气缸驱动压合动作即可完成自动化装夹,不需要人工操作锁紧机构,适配自动化生产线的节拍要求。
