快锁式压紧定位工装夹具结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:327913
  • 快锁式压紧定位工装夹具结构设计
  • 快锁式压紧定位工装夹具结构设计
  • 快锁式压紧定位工装夹具结构设计
  • 快锁式压紧定位工装夹具结构设计
  • 快锁式压紧定位工装夹具结构设计
  • 快锁式压紧定位工装夹具结构设计
  • 快锁式压紧定位工装夹具结构设计
  • 快锁式压紧定位工装夹具结构设计

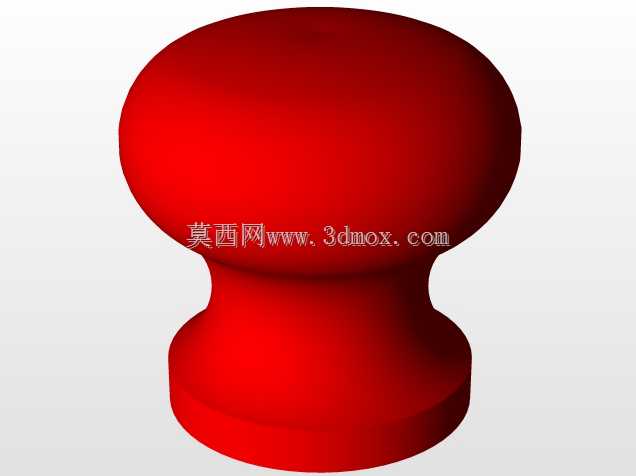

在中小批量零部件的铣削加工、装配定位、检测装夹场景里,这类手动快锁压紧结构的应用覆盖度非常高,相比传统的螺栓压板压紧方式,它不需要反复拧动多圈螺纹来实现锁紧,操作端的红色蘑菇头按压件采用大圆弧面设计,操作人员戴劳保手套也能快速施力,单次按压即可完成锁紧动作,解锁时仅需侧向扳动压杆端部的解锁凸点就能快速释放,单工位装夹耗时能压缩到传统螺栓压紧的五分之一以内,在多工位工装排布的生产线旁,能大幅降低操作人员的重复劳动强度,也能减少因为螺纹反复拧动带来的牙型磨损、压屑卡滞等常见工装故障。

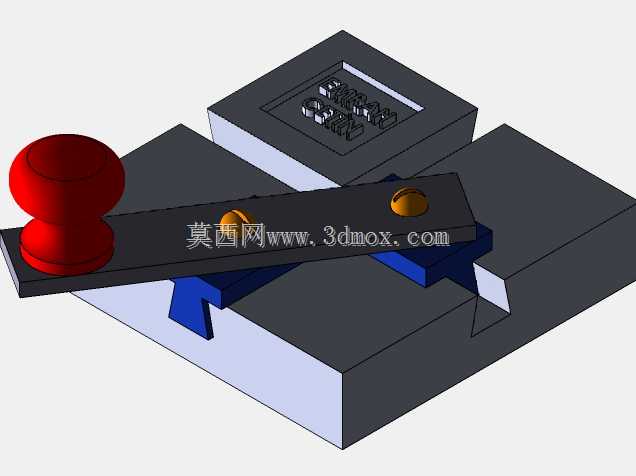

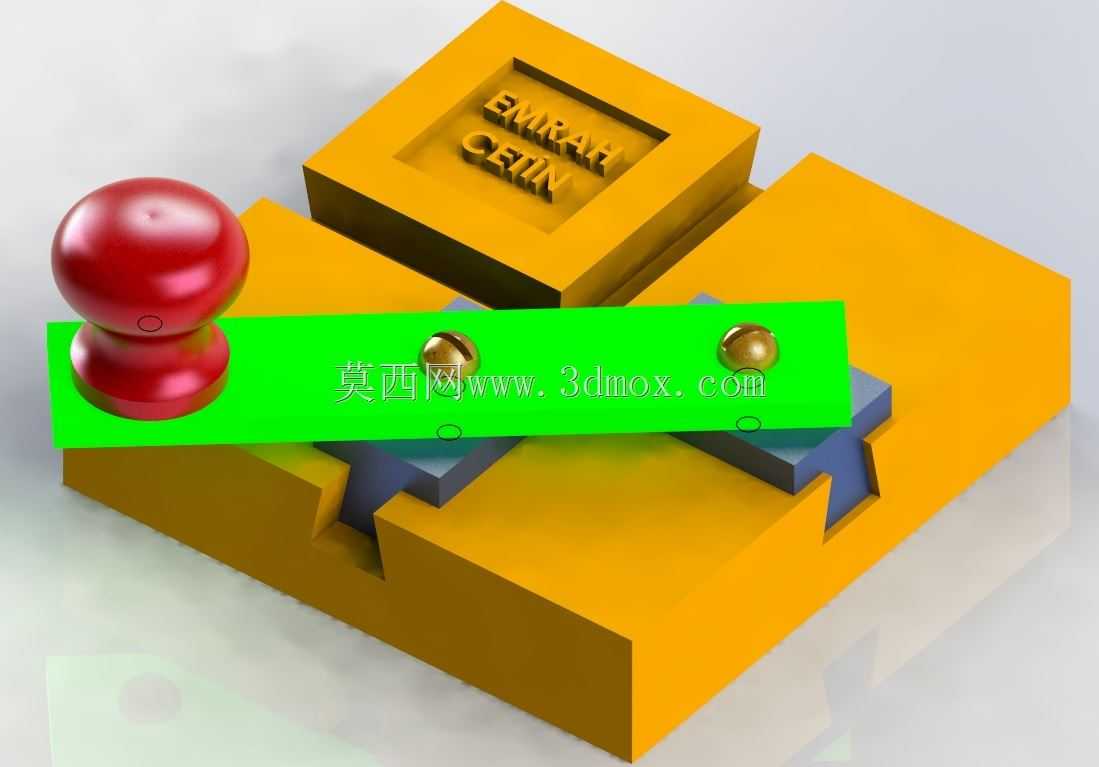

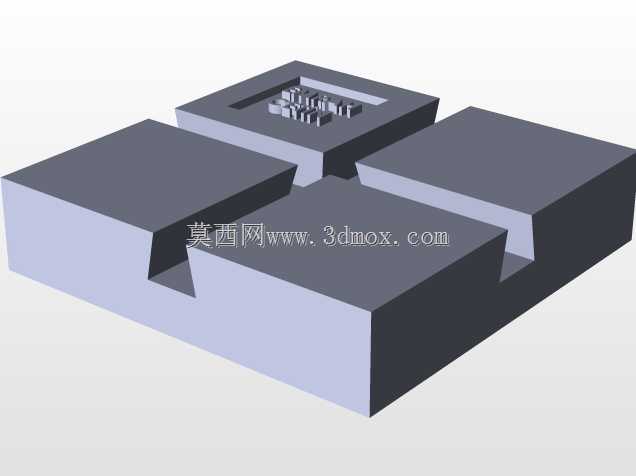

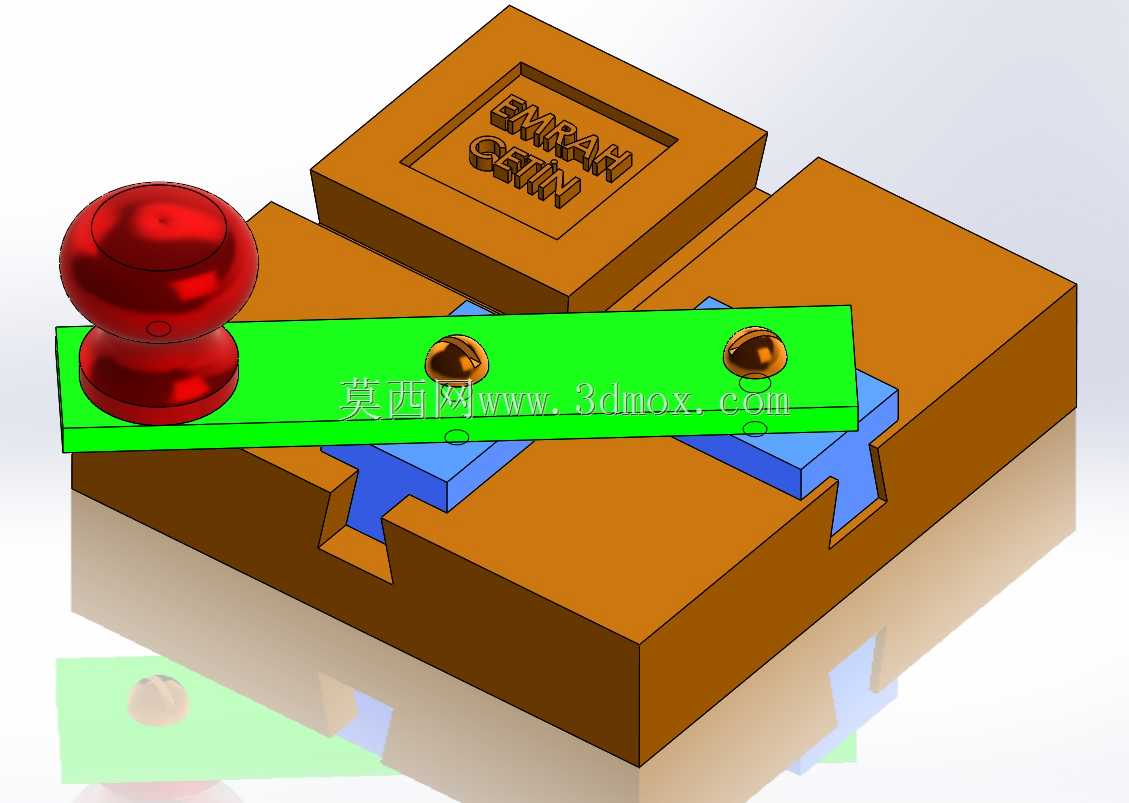

整个结构的基座采用下沉式定位槽设计,黄色基座本体的槽腔做了双侧限位台阶,待装夹的板类零件可以直接顺着槽口推入,不需要额外找正位置,槽腔的侧壁与底面垂直度控制在0.02mm以内,能保证零件装夹后基准面与工装定位面完全贴合,避免装夹倾斜带来的加工或检测误差。中间的绿色压臂采用等强度梁结构设计,压臂的厚度从铰接端到压紧端做了渐变减薄处理,既保证了锁紧状态下的整体刚性,不会因为压紧力过大出现压臂翘曲变形,又能控制整个结构的整体重量,压臂下方的两个铜质压紧头采用球面自适应设计,即使待压紧的零件表面存在0.1mm以内的平面度误差,球面头也能自动贴合零件表面,不会出现局部点压导致的零件压痕或者压紧力不足的问题,铜质材质的硬度远低于常见的钢制、铝制加工零件,也能避免压紧过程中刮伤零件的已加工表面。

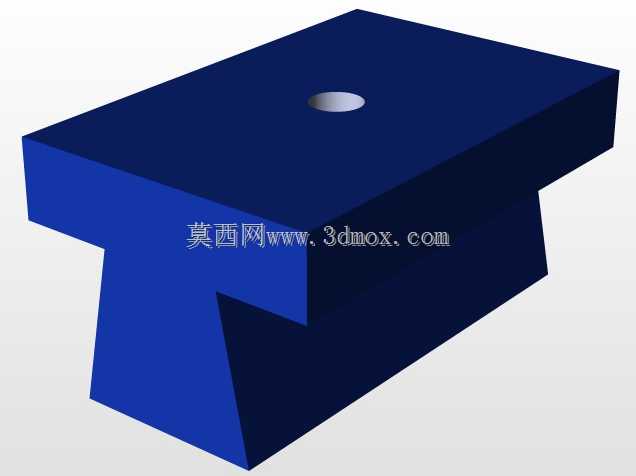

基座上的标识刻印区域做了下沉0.3mm的凹槽设计,工装编号、定位基准标识可以直接打刻在凹槽内,不会因为长期的零件摩擦、切屑冲刷导致标识磨损模糊,方便车间现场的工装台账管理。压臂与基座的铰接部位采用间隙配合的销轴连接,销轴端部做了卡簧限位,长期使用后如果铰接部位出现磨损间隙,只需要更换标准销轴就能恢复工装精度,不需要整体报废基座或者压臂,维护成本非常低。锁紧机构内置在压臂的中部腔体内,采用钢珠卡位的锁紧原理,当按压操作头到锁紧位置时,内部的弹簧推动钢珠卡入基座的定位凹坑内,提供稳定的锁紧保持力,不会因为加工过程中的设备振动出现松脱,整个锁紧行程控制在8mm,既保证了足够的零件取放空间,又不会因为行程过大导致操作效率降低。

从安装边界来看,整个基座的底部设计了四个沉头安装孔,可以直接通过内六角螺栓固定在机床工作台、装配线工位板或者检测平台上,安装孔的位置公差控制在±0.05mm,方便多套同类型工装并排安装时的位置统一,基座的总高度控制在65mm以内,不会在立式加工中心上出现Z轴行程干涉的问题,压臂完全打开时的最高点距离基座底面的高度不超过110mm,适配绝大多数中小型零件的加工空间要求。压臂的有效压紧长度覆盖120mm的范围,可以兼容宽度在80mm到110mm之间的板类零件装夹,不需要更换压臂或者调整额外的垫块,对于同系列不同宽度的零件,能实现一套工装兼容多规格产品的装夹需求,减少车间的工装储备数量。

在实际使用场景中,这类压紧结构除了机械加工工位的装夹,还经常用在装配线上的线束定位、壳体合装预压紧、检测工位的零件固定等环节,因为它的操作力只需要150N左右,一线操作人员不需要借助扳手等辅助工具就能完成操作,不会出现因为拧紧力过大导致的薄壁零件变形问题,压臂上的两个压紧点的位置经过受力优化,距离零件定位边缘的距离保持在15mm,既保证了压紧力足够抵抗加工过程中的切削力,又不会因为压紧点太靠近加工区域导致刀具与工装发生碰撞。基座的槽腔底部设计了两个排屑缺口,加工过程中产生的铝屑、铁屑可以顺着缺口直接掉落到工作台的排屑槽内,不会在定位槽内堆积导致零件装夹不到位,日常维护只需要每班结束后用压缩空气吹净槽内残留的切屑即可,不需要拆解工装进行深度清理。
