火箭配套用多安装位连接支架结构

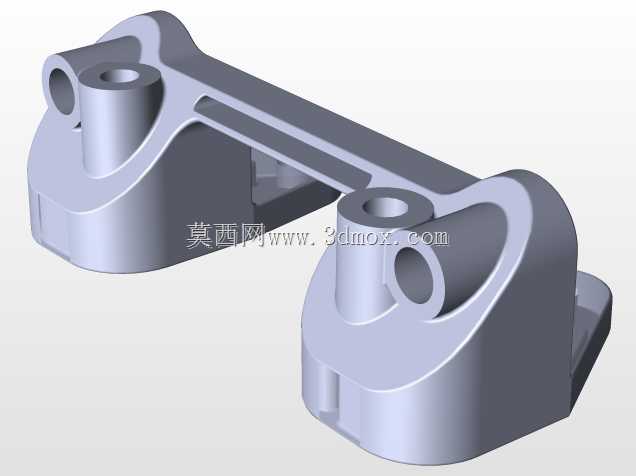

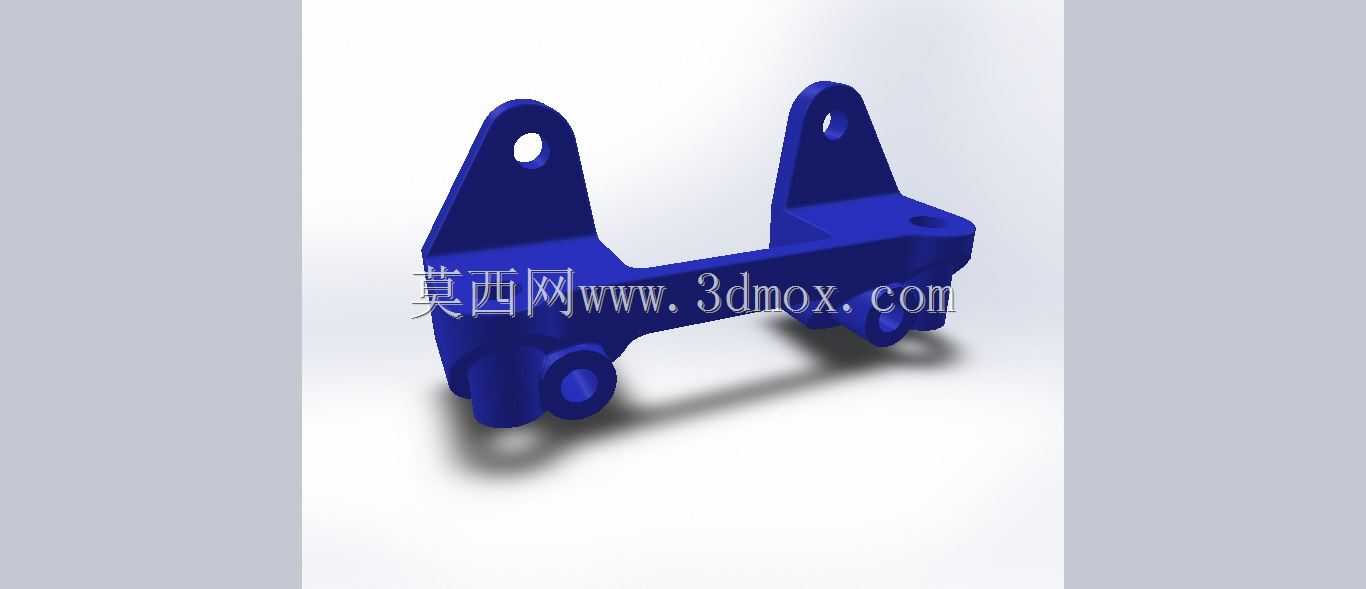

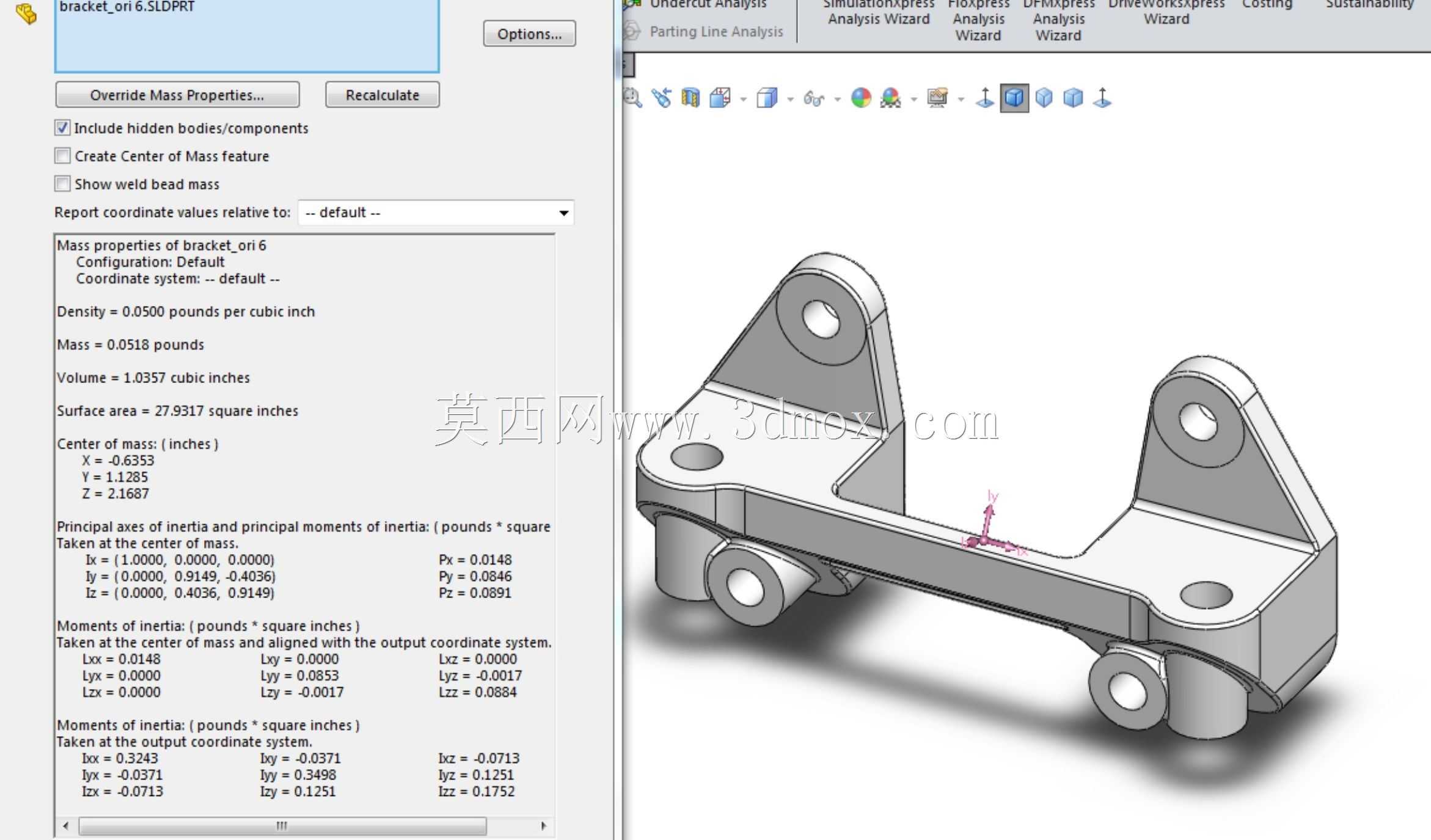

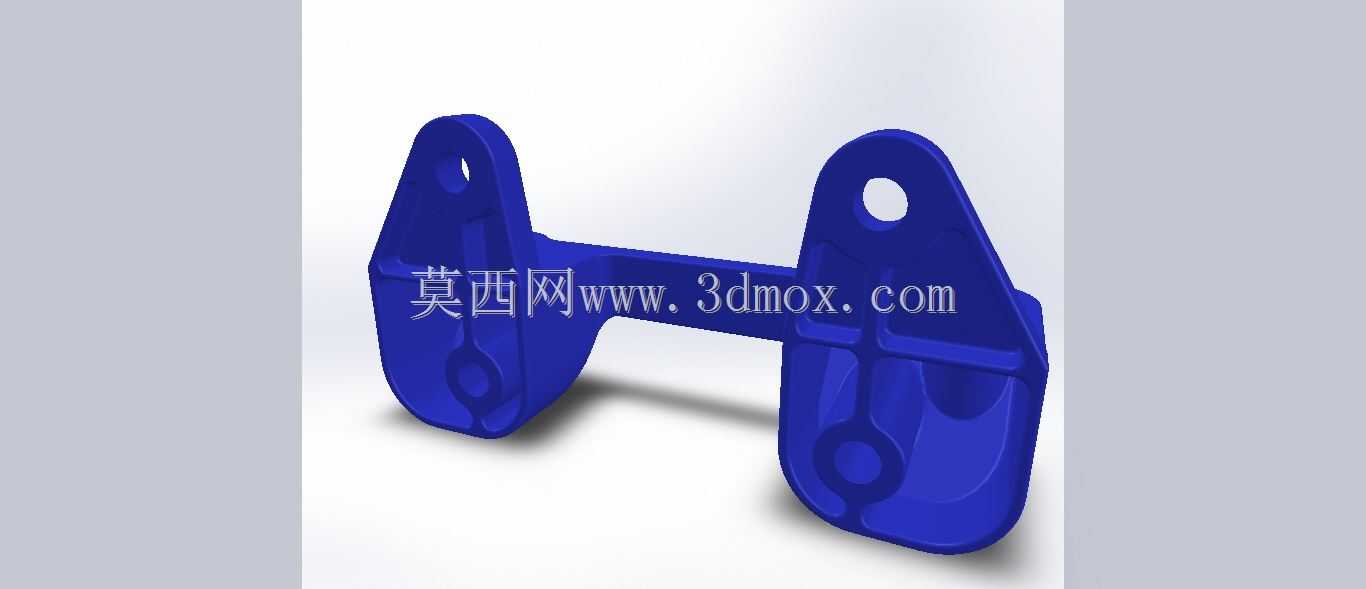

这类支架属于航天发射配套结构中的典型承力连接构件，主要应用在火箭箭体内部辅助管路、小型测控组件的安装固定场景，也可适配地面测试台架上对应模块的快速装夹定位，在实际使用中需要同时兼顾轻量化要求与交变载荷下的结构稳定性，不能出现安装后应力集中导致的形变偏移。从结构功能来看，该支架设置了多组不同规格的安装孔位，上部两个带衬套的铰接孔用于和主体承力梁做销轴连接，可实现小角度的装配补偿，避免加工公差导致的装配卡滞；下部三个带凸台的安装面分别对应不同外接组件的固定需求，其中两个同轴的圆柱凸台用于卡接管线固定卡箍，剩余的沉头孔位用于安装小型传感模块的安装底板，所有安装面都做了贴合度设计，装配后不需要额外加调整垫片即可保证0.02mm以内的面贴合间隙。设计过程中优先做了质量配平，通过拓扑优化去除了非承力区域的多余材料，整体结构的质心落在下部两个同轴安装孔的中心连线上，避免火箭飞行过程中因质心偏移产生附加力矩，所有转角位置都做了R2以上的圆角过渡，消除铣削加工后的应力集中点，同时对铰接孔的配合面做了表面硬化处理，适配反复拆装测试的耐磨需求。安装边界方面，支架整体的横向安装跨距控制在120mm以内，纵向高度不超过70mm，上部铰接孔的中心距为65mm，孔内径统一为8mm，下部凸台的同轴度公差控制在0.015mm以内，所有安装孔的位置度公差不超过φ0.02mm，可直接适配现有箭体内部的标准安装接口，不需要对周边结构做二次改型。实际工况下，该支架需要承受发射阶段最大15g的冲击载荷，同时在-40℃到120℃的温变环境下保持结构尺寸稳定，因此结构壁厚做了差异化设计，承力路径上的主支撑臂壁厚设置为4mm，非承力的减重区域壁厚控制在2mm，既保证了整体刚度，又将整体质量控制在0.052磅，满足航天结构的轻量化指标。建模过程中同步完成了质量属性校验，确认质心位置、转动惯量参数符合装配后的整体动平衡要求，所有配合面都预留了合理的公差带，可直接导出工程图用于机加工生产，不需要额外做结构修正。这类支架的设计逻辑同样可以迁移到其他有轻量化、高可靠性要求的工业设备连接场景，比如高端自动化设备的传感组件安装支架、特种车辆的机载模块固定支座，核心都是在保证安装精度与承力能力的前提下，尽可能压缩结构占用空间与自身重量，同时兼顾装配的便利性，减少现场调试的适配工作量。
