航空航天用多安装位联动支架结构设计

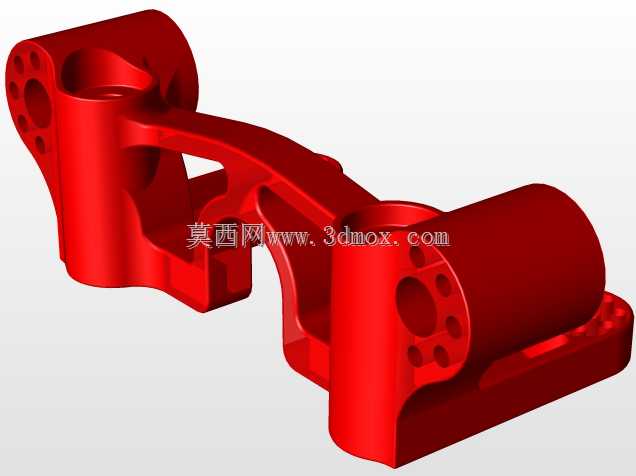

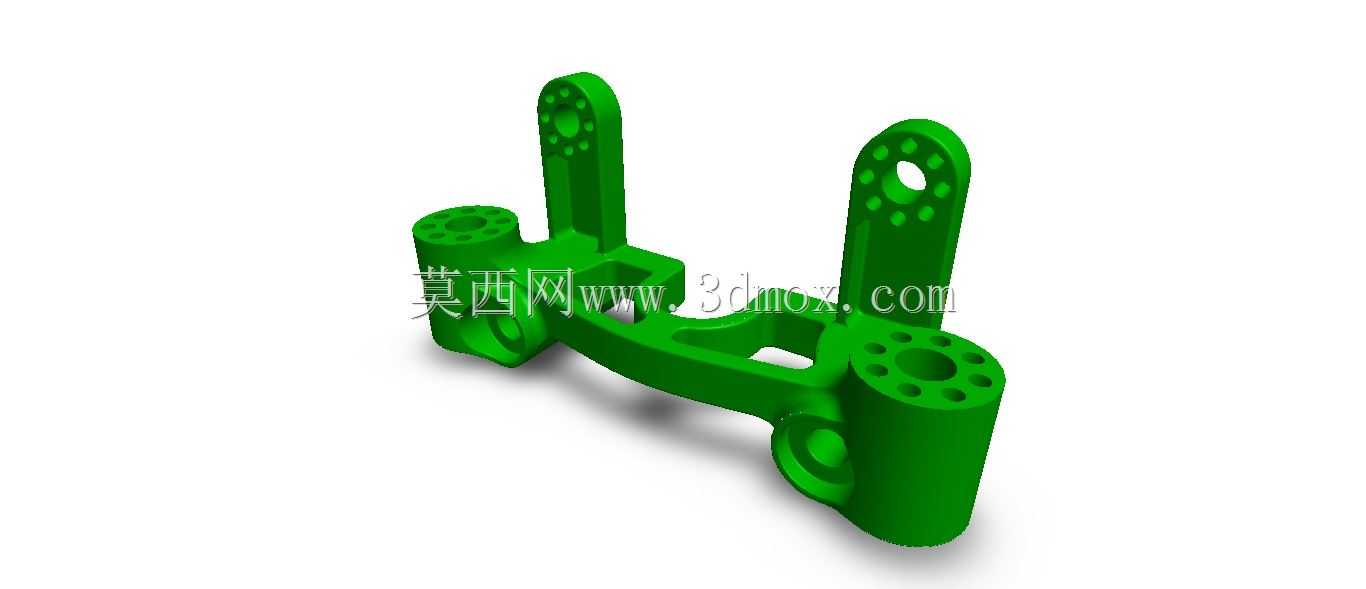

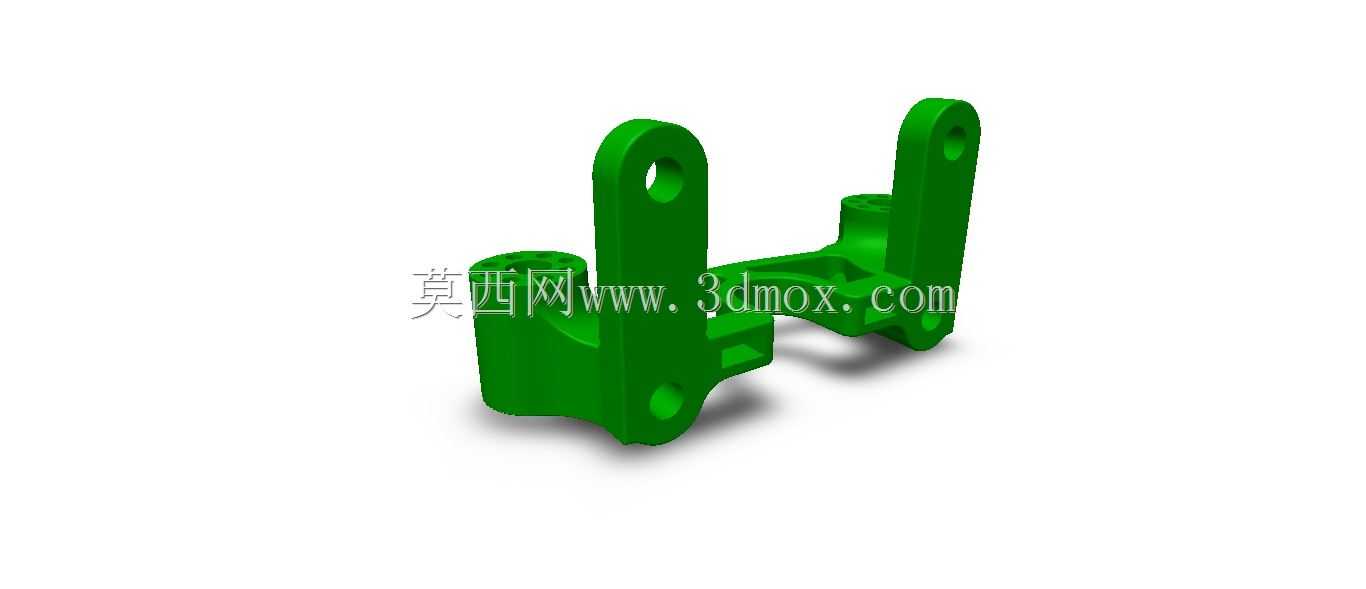

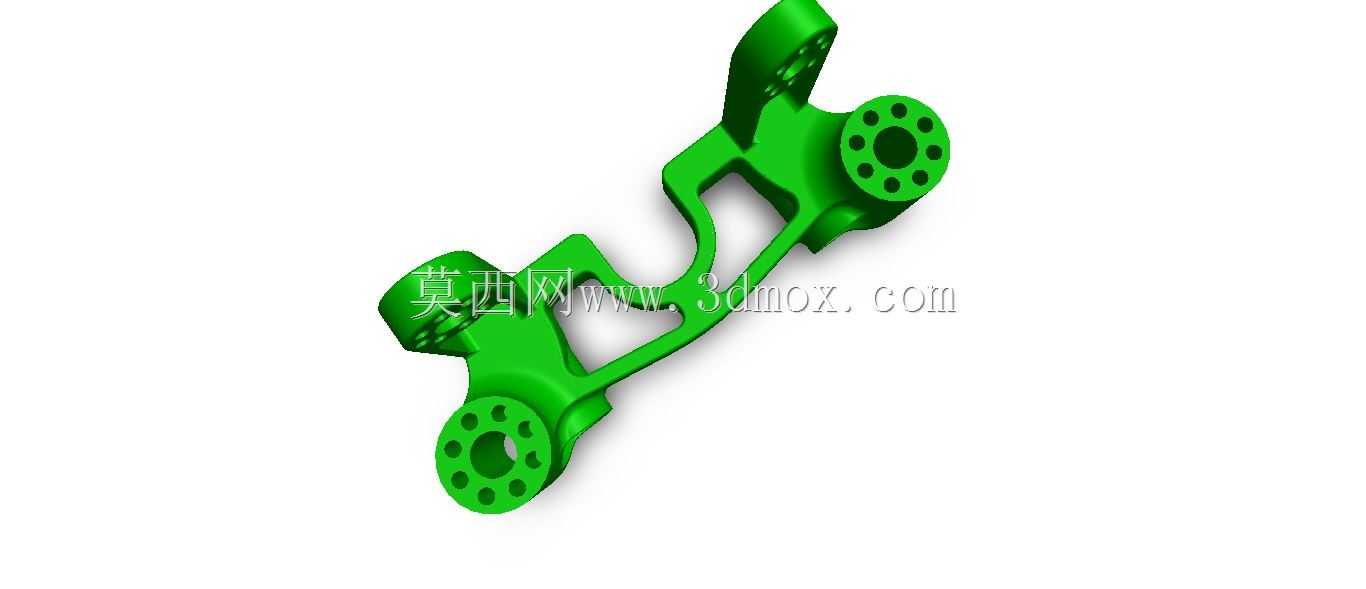

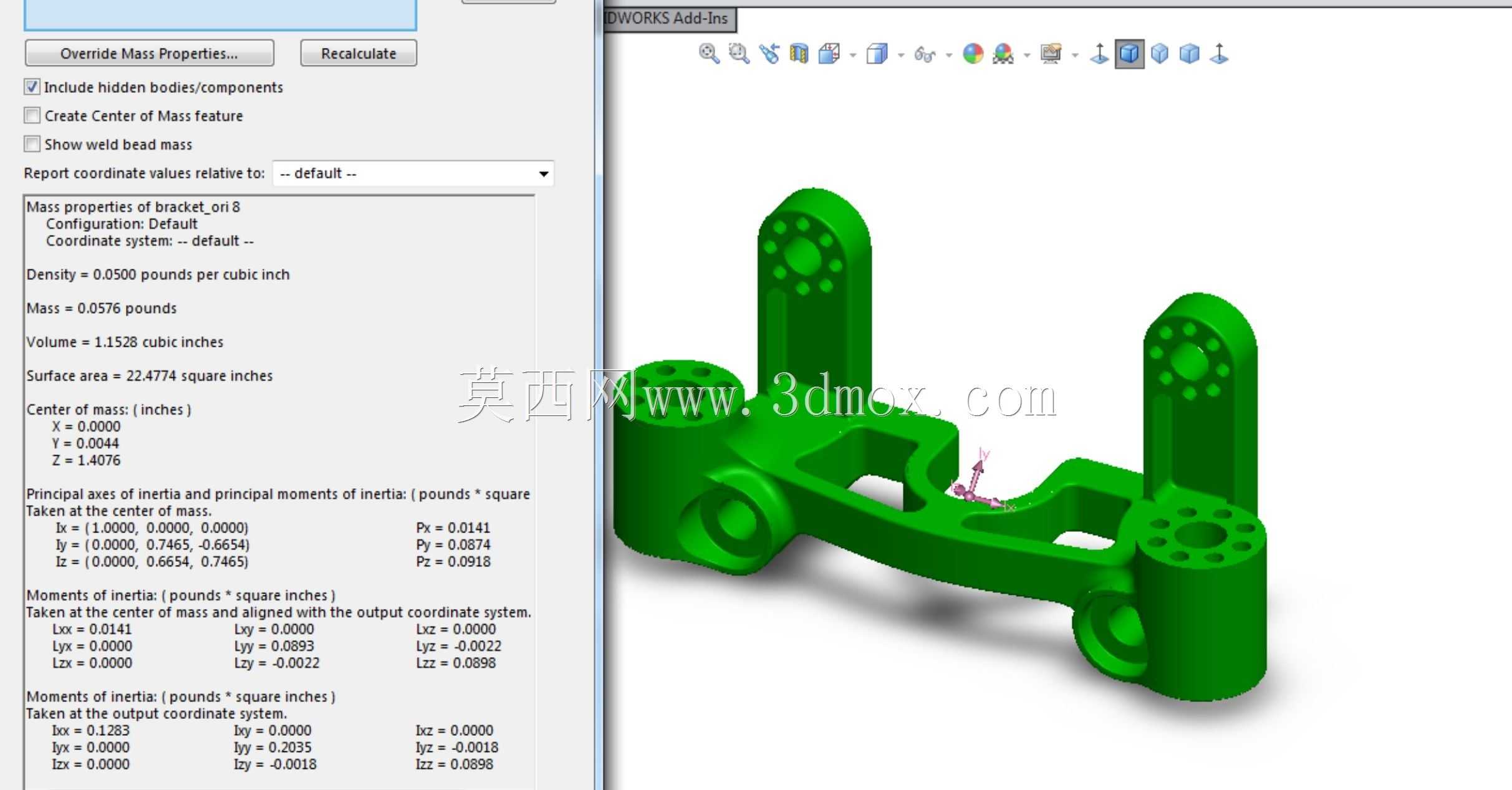

在航天发射装置的伺服联动机构中，这类多臂式支架承担着多组管路、传感组件与执行元件的集成固定功能，区别于常规单安装面支架，其结构需要同时满足多方向载荷传递、组件同轴度定位、狭小舱内空间适配的多重要求，是箭体伺服舱段内核心的连接承载构件。从实际工况出发，该支架的三个竖向支臂分别对应三组不同功能的元件安装位，每个支臂端面的环形孔阵采用等节距分布设计，可适配不同直径的传感元件或小型执行器的法兰安装，无需额外加装转接板即可直接完成元件固定，减少舱内额外连接件带来的重量冗余。底部的横向连接梁采用变截面过渡设计，在支臂与梁体的衔接位置做了大圆角应力释放处理，避免发射阶段高频振动下应力集中导致的结构开裂，梁体上预留的沉头安装孔可直接与舱内预埋的安装基座配合，安装时无需额外配做定位孔，能大幅缩短舱段总装的对位调整时间。设计过程中优先考虑了载荷路径的优化，三个支臂承受的径向与轴向载荷会通过梁体的加强筋结构直接传递到底部安装面，筋板的走向完全匹配载荷传递方向，没有多余的冗余结构，在保证整体结构刚度的前提下尽可能压缩了构件自重，这对于航天类产品来说是核心的设计指标。从安装边界来看，该支架的整体外轮廓适配箭体伺服舱的弧形内壁安装空间，支臂的高度差经过精准计算，安装后各支臂端面的元件不会出现干涉，相邻支臂上安装的元件最小间隙满足走线与运维操作的空间要求，后期更换元件时无需拆卸整个支架即可完成单元件的拆装维护。支架上的镂空结构并非单纯为了减重，其镂空位置刚好对应舱内走线的走线路径，线缆可直接穿过镂空区域完成布线，无需额外设计走线卡扣，进一步简化了舱内的布线结构。每个支臂上的定位销孔与安装孔采用位置度严格管控，安装时可通过定位销快速完成支架与基座的对位，保证三个支臂上的元件相对位置精度满足伺服联动的同轴度要求，避免因支架安装偏差导致执行元件动作卡滞或传感数据采集偏差。在实际工况验证中，该结构可承受发射阶段的轴向过载与横向振动载荷，支臂端面的平面度经过精加工处理，安装元件后可保证元件的安装面贴合度满足密封要求，部分带密封要求的传感元件安装后无需额外加装密封垫片即可达到舱段的密封等级要求。梁体底部的凹槽结构可适配舱内的凸台定位结构，安装时支架可直接卡在凸台上完成预定位，减少总装过程中的扶持工作量，即使在侧向过载作用下，凹槽与凸台的配合也能承担部分剪切载荷，降低连接螺栓的受力负荷，提升连接结构的可靠性。这类支架的设计没有采用常规的等截面梁结构，而是根据每个支臂的实际受力大小调整了对应位置梁体的截面厚度，受力较大的主支臂位置梁体厚度更大，受力较小的辅助支臂位置梁体做了减薄处理，在保证整体强度的前提下最大化控制了构件重量，完全匹配航天产品“克级减重”的设计要求。
