双工位活塞式直线位移检测传感装置

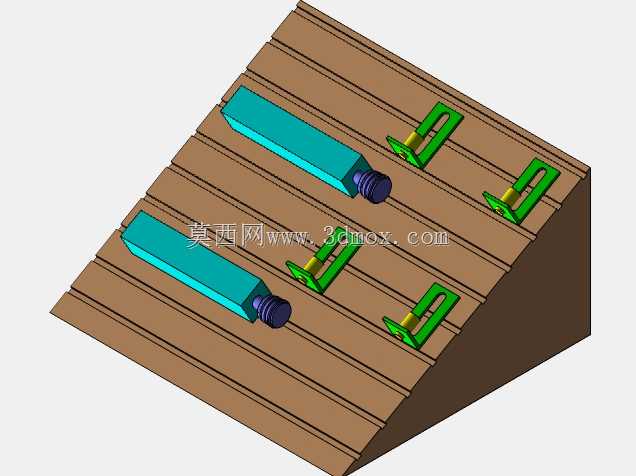

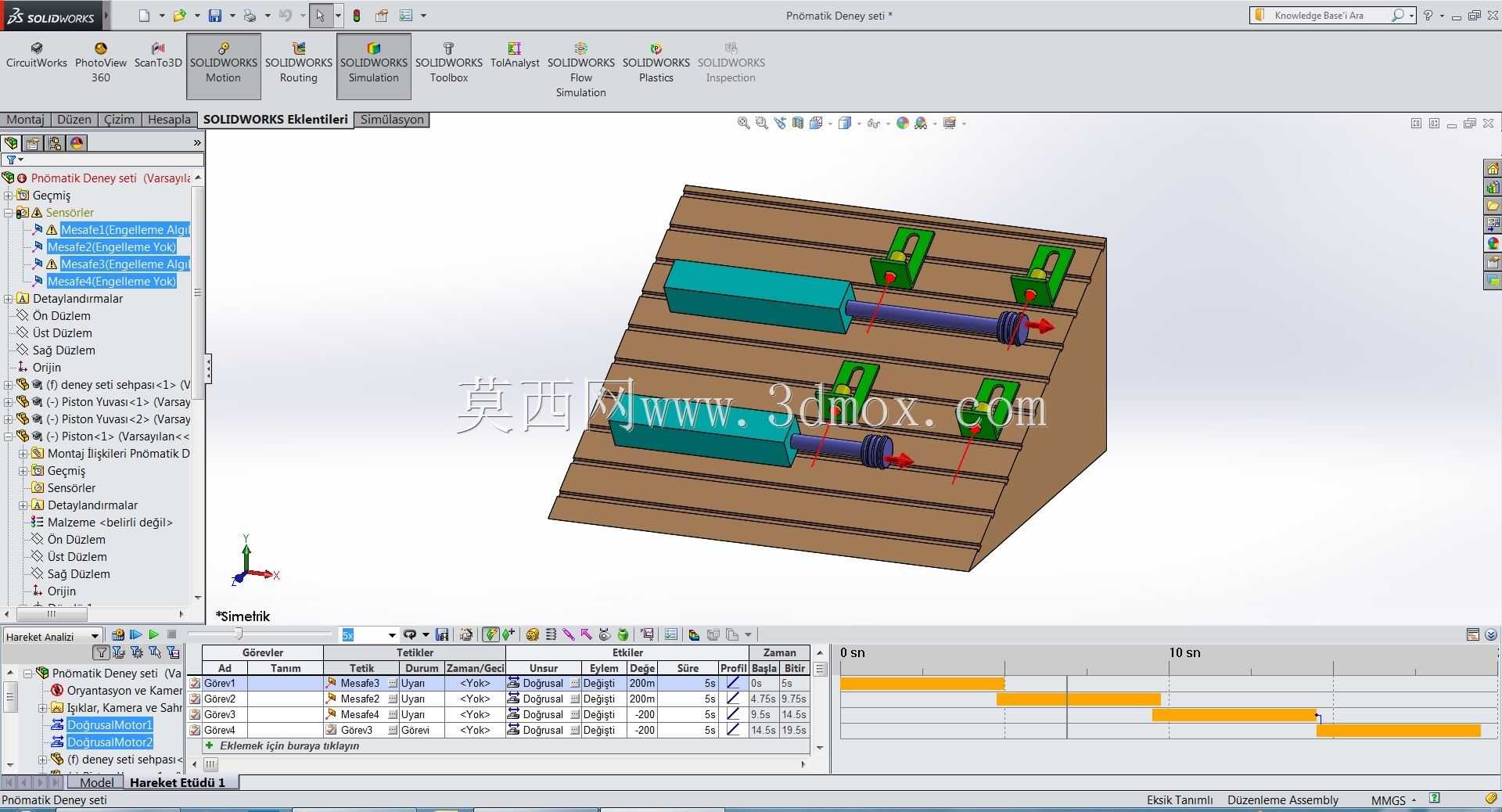

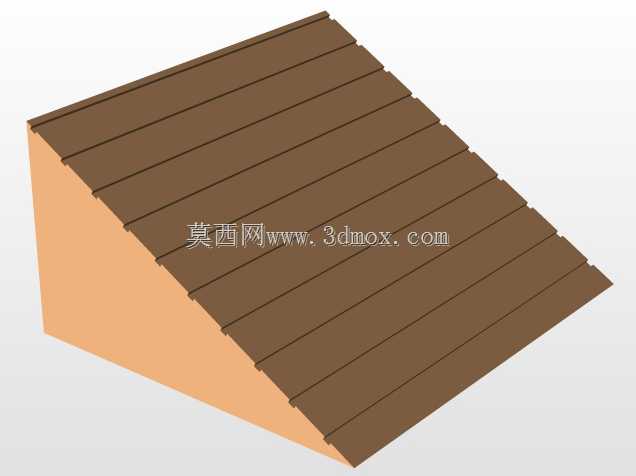

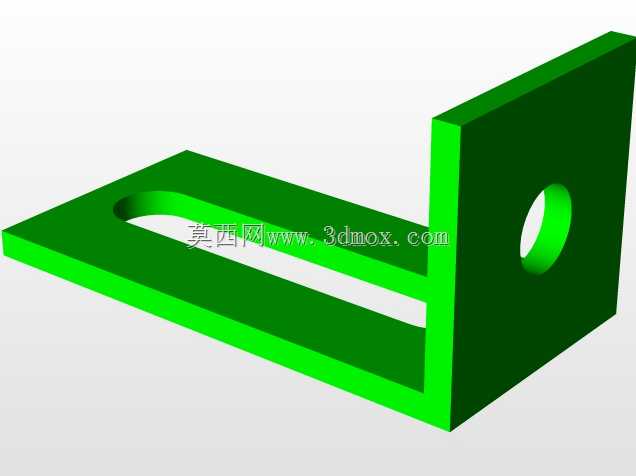

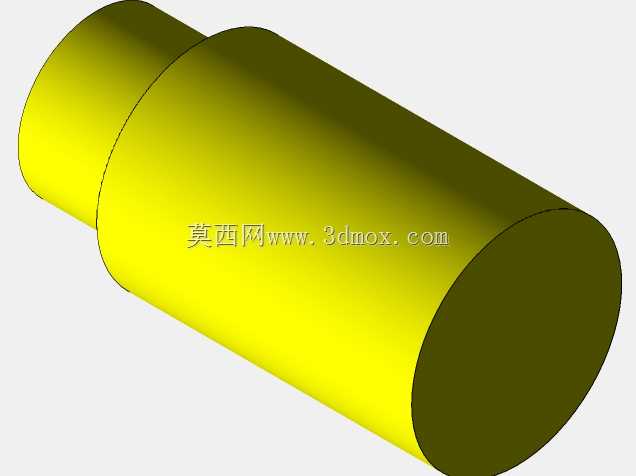

在自动化生产线的工件定位、液压气动执行件行程校验、工装夹具夹紧到位确认这类场景里，接触式位移检测的可靠性始终是设备稳定运行的核心前提，非接触式检测虽然响应快，但在切削液飞溅、金属粉尘弥漫的机加工工位，很容易因为光路遮挡、信号干扰出现误判，这也是活塞式接触传感器至今仍在大量工业场景沿用的核心原因。这套双组并排布置的活塞式传感结构，就是针对长行程直线运动件的双点位同步检测需求设计的，区别于单传感器单点检测的方案，两组传感单元平行安装在带T型槽的安装基座上，能够同时对两个同方向运动的执行件做行程位置反馈，也可以对单个长尺寸工件的两端位置做同步校验，避免工件倾斜、卡滞导致的单点位检测误判。从结构设计逻辑来看，整个传感单元的核心是滑动配合的活塞导杆与缸体部分，导杆表面做了硬化处理，和缸体内孔的配合间隙控制在微米级，既保证往复运动的顺畅度，又能避免粉尘、切削液从配合间隙渗入内部损坏检测元件；导杆端部的接触头采用圆弧面设计，和被检测件接触时不会因为微小的角度偏差出现卡滞，也能减少接触过程中的磨损，延长元件使用寿命。安装基座采用标准T型槽平台结构，这种设计的优势在于安装位置可以沿着槽道方向自由调整，不需要重新打孔攻丝，在设备调试阶段，可以根据被检测件的实际行程位置快速微调传感器的安装位，适配不同规格工件的检测需求；基座上的四个绿色快速压块，是用来固定传感单元缸体的，压块的压紧面做了和缸体外径匹配的圆弧槽，拧紧压块上的紧固件时，不会把缸体压变形，同时能保证缸体轴线和导杆运动方向完全平行，避免导杆运动时出现别劲、卡涩的问题。从安装边界来看，单组传感单元的缸体直径适配常规工业传感器的通用安装尺寸，安装时只需要保证导杆的运动方向和被检测件的运动方向同轴度误差在允许范围内，就可以保证检测精度；两组传感单元的中心距可以根据实际需求在T型槽的行程范围内任意调整，最小中心距可以满足小间距双执行件的检测需求，最大中心距可以覆盖长度接近半米的工件两端检测场景。在功能特性上，这套结构除了基础的到位检测功能，还预留了运动仿真的参数设置接口，可以在设计阶段模拟导杆的伸出、缩回速度，接触被检测件时的缓冲行程，验证不同运动速度下传感器的响应时序是否和设备的控制逻辑匹配，提前发现设计阶段的干涉、时序不匹配问题，减少现场调试的工作量。实际应用中，这类活塞式传感器常被用在机床的刀具到位检测、自动化装配线的工件装夹到位确认、液压设备的活塞行程限位反馈场景，相比电子式的非接触传感器，它的抗干扰能力更强，在强电磁干扰、油污粉尘多的恶劣工况下，依然能保持稳定的检测性能，而且结构简单，维护时只需要定期清理导杆表面的油污、检查配合间隙，不需要复杂的校准流程，很适合工业现场的长期稳定使用。设计过程中，特意将两组传感单元的油路、信号走线做了集成处理，避免现场布线时出现管线凌乱、和运动件干涉的问题，基座的T型槽除了用来固定传感单元，还可以根据后续的功能拓展需求，加装行程限位块、缓冲元件等附件，不需要重新更换安装基座，提升了整个结构的通用性。
