阿什克罗夫特工业压力变送检测装置

项目分类:传感器 发布时间:2021-10-21 ID:328822
  • 阿什克罗夫特工业压力变送检测装置
  • 阿什克罗夫特工业压力变送检测装置
  • 阿什克罗夫特工业压力变送检测装置

  在液压站油路压力监测、气动系统管网压力采集、工业制程流体压力闭环控制这类场景里,压力变送装置是整个测控链路里最前端的信号采集核心,其结构可靠性、安装适配性直接决定了整套系统的压力数据采集精度,也影响后续控制逻辑的响应准确性。这款压力变送装置的结构设计完全围绕工业现场的安装与使用需求展开,输入端采用7/16-20 SAE外螺纹结构,这类螺纹在北美系工业液压设备、流体输送管路中应用十分广泛,螺纹配合自带的密封锥面可以在不额外缠绕生料带、加装密封垫片的前提下实现高压工况下的静密封,能适配最高数十兆帕的流体压力检测场景,安装时只需按照对应螺纹的额定拧紧力矩操作,就能避免螺纹咬合损伤、密封面压溃导致的介质泄漏问题。

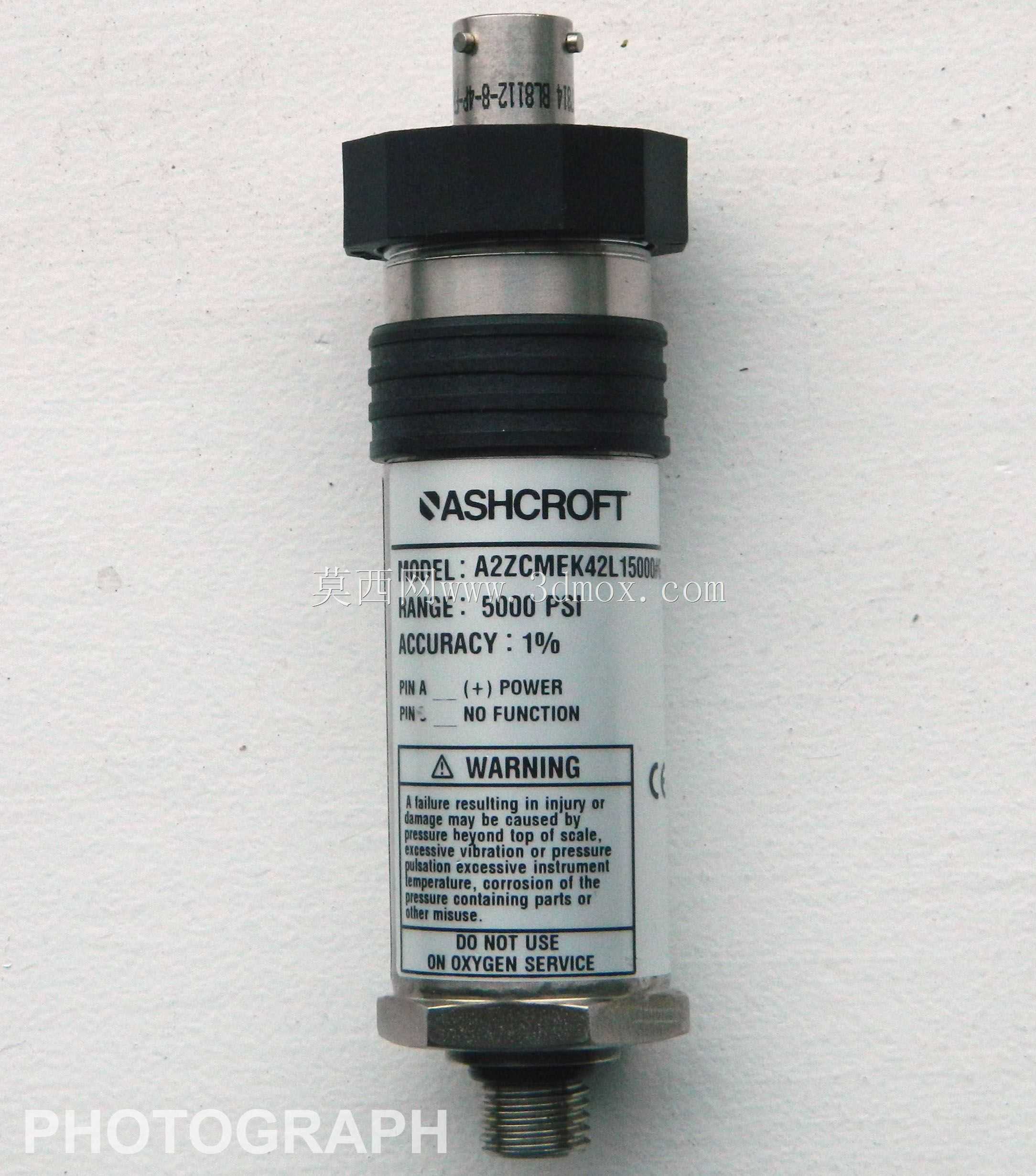

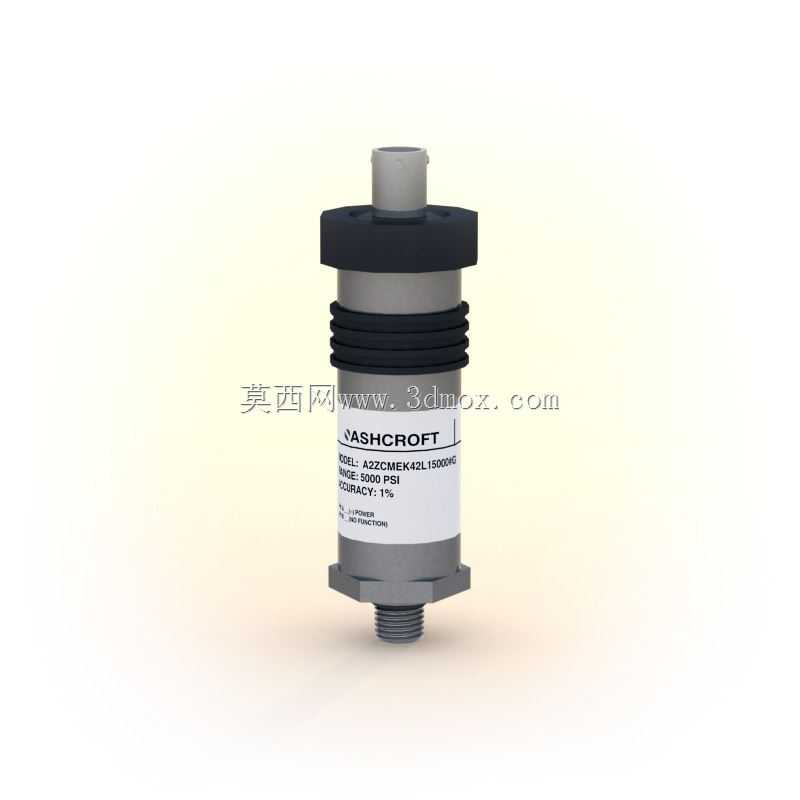

  电气连接端采用Bendix型4针接头,这类接头是工业测控领域常用的圆形航空接插件,自带卡扣锁紧结构,在设备存在持续振动的工况下也不会出现接插件松脱、信号接触不良的问题,4个针脚分别对应电源正、信号输出、接地以及可选的温度补偿引脚,接线定义符合主流工业压力变送器的通用规范,能直接适配现有设备的预留接线接口,无需额外定制转接线缆。从整体结构布局来看,装置主体分为压力感应腔、信号处理电路腔、电气连接腔三个独立的密封舱段,感应腔位于最下端,直接和被测介质接触,内置的压阻式感应芯体通过波纹膜片隔离被测介质,避免介质中的杂质、腐蚀性成分直接侵蚀芯体;中间段的信号处理电路外部包裹了多层散热缓冲结构,也就是产品图中可见的黑色环状褶皱结构,

  这部分结构一方面可以隔绝被测介质传导过来的高温,避免电路元件长期在超温环境下工作出现参数漂移,另一方面可以缓冲管路传递过来的径向振动,减少振动对电路板焊接点、芯体连接结构的疲劳损伤;最上端的电气连接腔做了阶梯式的防水密封结构,配合航空接头的密封胶圈,可以达到工业级的防护等级,能在有喷淋、粉尘的车间环境下长期稳定工作。做三维结构设计时,需要重点关注几个安装边界尺寸:首先是下端螺纹的伸出长度,要保证螺纹拧入管路接头后,感应膜片刚好处于管路流体的主流道区域,不会因为拧入过深导致流道通径减小、也不会因为拧入过浅导致膜片处于管路死角区域出现压力采集滞后;其次是中部散热段的外径尺寸,要预留足够的扳手操作空间,安装时不能和周边的管路、

  阀件产生结构干涉;最后是上端电气接头的出线方向,要保证接插件插装后,线缆的弯曲半径符合线缆本身的最小弯曲要求,避免线缆长期处于弯折状态出现线芯断裂。在实际选型应用中,这类压力变送装置可以覆盖液压系统泵出口压力监测、蓄能器压力保压检测、气动系统气源压力稳压控制、水处理管路水压实时采集等多个场景,其输出的标准工业信号可以直接接入PLC、工业采集模块,无需额外做信号转换。建模过程中对各个配合面的公差做了对应匹配,比如螺纹段的公差按照SAE螺纹标准的6g级精度设定,密封面的平面度、粗糙度都按照工业密封件的要求做了细节还原,电路腔的内部安装槽、芯体定位台阶都和实物结构完全一致,能直接用于设备的装配干涉检查、安装工位的布局模拟,也可以作为液压系统三维演示、工业测控实训装置建模的基础元件使用。在做设备整体布局时,这类压力变送器通常安装在管路的弯头、三通等位置,安装位置要避开管路的急流冲击区,避免长期的水锤、压力冲击导致芯体疲劳损坏,同时要预留足够的后期维护空间,方便后续的校准、拆卸更换操作,建模时还原的整体外形尺寸、安装接口参数,可以直接用于设备前期布局的空间校核,避免后期生产装配时出现安装空间不足、接口不匹配的问题。
