可调式针尖定位压紧工装结构设计

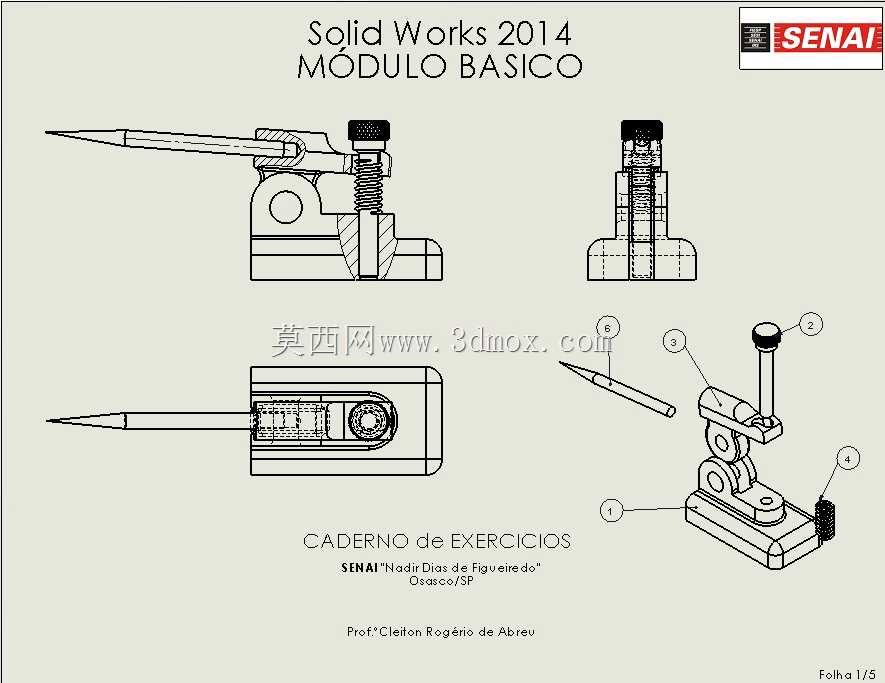

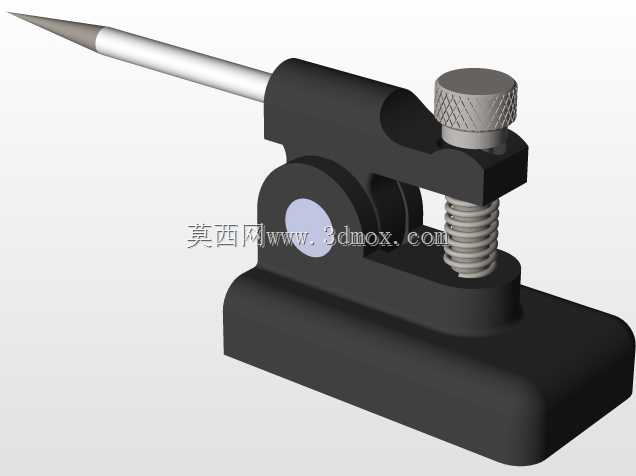

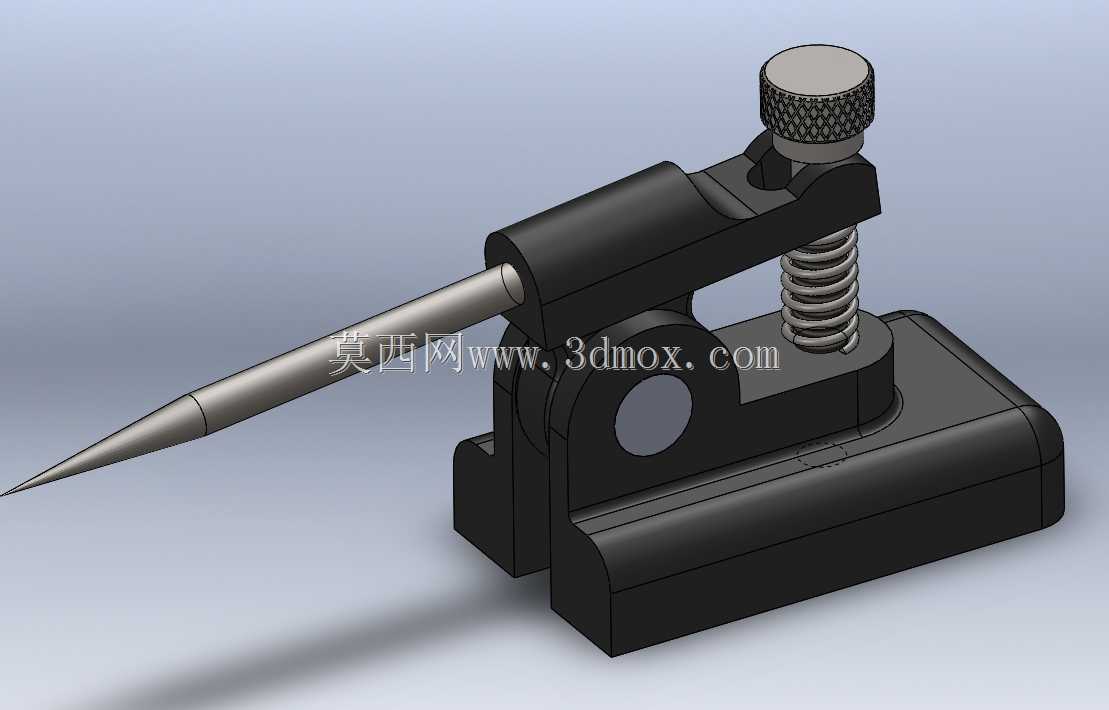

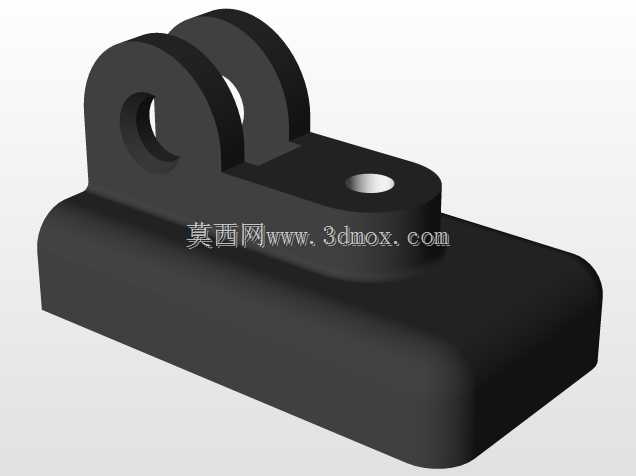

　　在精密零部件装配、小型工件划线定位、微细加工工序的装夹环节，这类带针尖定位结构的手动压紧工装，常被用于小尺寸异形工件的快速固定，尤其适配需要精准找正工件基准点的作业场景，比如钟表零件修配、小型冲压件的位置度检测、精密塑胶件的二次加工定位等工况，能在不占用过多操作空间的前提下，完成工件的单点定位与侧向压紧，避免工件在加工或检测过程中出现位移偏差。从结构功能来看，这套工装核心分为三个功能模块：底部的安装基座承担整体支撑与固定作用，基座上预留的安装孔位可适配不同工作台面的装夹需求，不管是固定在铸铁平台的T型槽上，还是安装在小型台钻、攻丝机的工作台面，都能通过标准紧固件完成快速固定，基座的整体轮廓尺寸控制在小型工装范畴，

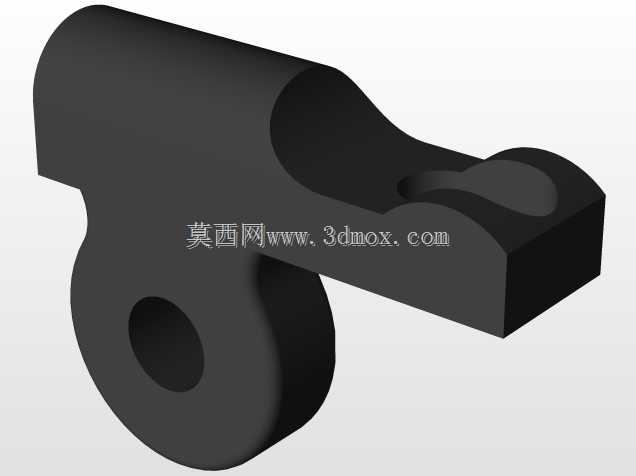

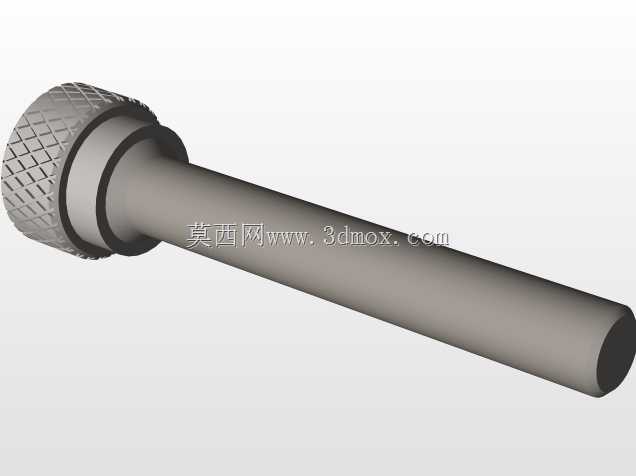

　　横向长度不超过150mm，纵向宽度不超过80mm，安装时不会对周边作业空间造成过多挤占，适合在桌面级加工工位、精密检测工位布置。中部的铰接压紧臂是实现夹紧动作的核心部件，臂身通过销轴与基座形成转动副，转动阻尼经过适配调整，既不会因为阻尼过小导致臂身自行滑落，也不会因为阻尼过大影响操作的顺畅度，操作人员单指即可扳动臂身完成抬起、下压的动作。压紧臂末端集成的针尖定位组件，是这套工装区别于普通平口压紧工装的关键设计，针尖采用高硬度合金材质，经过精密磨削处理，锥尖角度控制在合理范围内，既能保证接触工件时的定位精度，又不会因为锥度过尖造成工件表面的过度压损，针尖组件的伸出长度可通过顶部的滚花调节旋钮调整，

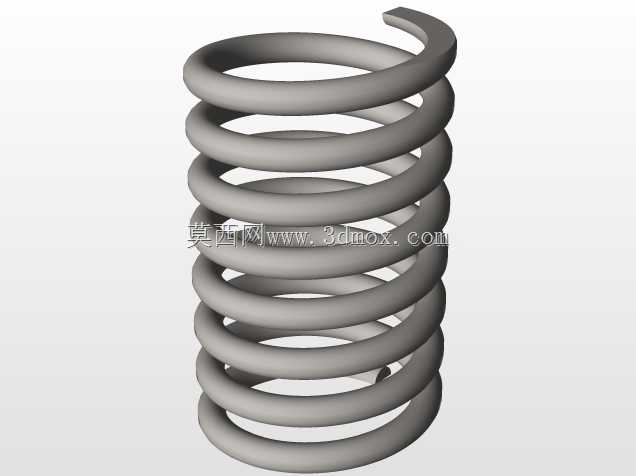

　　旋钮下方配套的细牙螺纹副能实现微米级的进给调节，针对不同厚度、不同表面形貌的工件，都能调整到合适的伸出量，保证针尖既能精准抵靠在工件的基准点位上，又不会因为伸出过长导致压紧力不足。工装侧面配套的弹性复位与锁紧组件，在压紧臂下压到指定位置后，能通过弹簧预紧力提供持续的压紧力，避免加工过程中因为振动导致压紧臂松脱，组件上的滚花调节螺母可根据工件的材质、所需压紧力的大小调整预紧量，针对质地较软的铜件、铝件或者塑胶件，可适当减小预紧力避免工件变形，针对硬度较高的钢件、陶瓷件等加工时切削力较大的工件，可增大预紧力保证装夹可靠性。从设计思路层面，这套工装在开发阶段就瞄准了小型精密工位的装夹痛点，摒弃了传统大型夹具结构复杂、调整繁琐的问题，

　　所有操作部件都采用滚花防滑设计，操作人员无需借助额外扳手等工具，徒手即可完成所有调整与装夹动作，大幅缩短单件工件的装夹辅助时间。结构上大量采用标准化的螺纹副、销轴类零件，后期维护更换易损件时无需定制特殊配件，常规机加工车间的标准备件即可完成替换，降低了工装的全生命周期使用成本。在安装边界方面，工装整体高度在完全抬起压紧臂的状态下不超过120mm，下压到最低工作位置时高度约70mm，适配大部分小型加工设备的主轴行程空间，不会出现工装过高导致刀具行程不足的问题；基座底部设计为平面结构，无需额外的安装转接板即可直接贴合工作台面安装，安装孔位采用长圆孔设计，允许在一定范围内调整工装的固定位置，适配不同工位的布局需求。实际使用过程中，这套工装可配合台虎钳、角度块等其他工装组合使用，当需要对工件进行倾斜角度的加工或检测时，可将工装整体固定在角度调整台上，针尖定位点可始终对准工件的基准原点，不会因为工装角度倾斜出现定位偏移。针对部分带有微小孔位的工件，还可将针尖插入工件的预制孔内完成孔位定位，相比普通的平面压紧方式，定位精度可提升一个数量级，能满足IT7级以上精度的加工定位需求。工装的所有运动部件都设计有防尘结构，铰接位置、螺纹调节位置都预留了防尘间隙，车间内常见的金属切屑、粉尘等杂物不易进入运动副内部，日常维护仅需定期在铰接点、螺纹位置涂抹少量润滑脂即可，无需频繁拆解清理，能适配多粉尘、多切屑的机加工车间环境长期使用。
