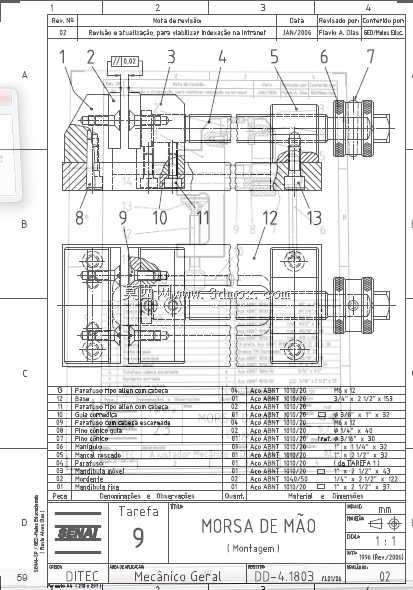

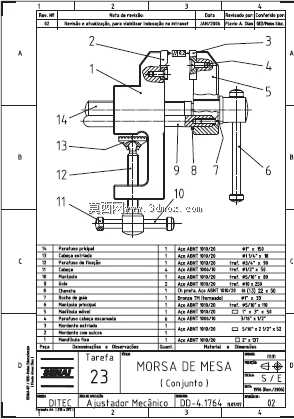

手动台虎钳装配结构工程设计方案

　　在钳工实训、小型零件机加工、装配维修作业场景中，手动虎钳是工位上不可或缺的基础工装，这套装配结构完整覆盖了虎钳从固定钳身到活动钳身、从传动丝杠到夹紧块的全部核心部件，能直接作为同类型工装设计的结构参考。从实际使用逻辑来看，这类手动虎钳核心作用是通过丝杠副的螺旋传动，将手轮输入的旋转力矩转化为活动钳身的直线进给运动，配合固定钳身上的夹紧牙面，对放置在两钳口之间的工件施加稳定的夹紧力，避免工件在锯削、锉削、钻孔、轻量铣削等工序中出现位移，保障加工精度与操作安全。

　　这套结构的设计思路完全围绕手动操作的实用性展开，没有冗余的装饰性结构，所有部件的排布都服务于力的传递与操作便利性。固定钳身作为整个工装的承载基座，底部预留了与工作台面连接的安装孔位，安装边界可适配多数常规钳工台的T型槽间距，安装时只需通过T型螺栓即可完成快速固定，钳身主体采用箱型截面结构，在承受大夹紧力时能有效降低结构形变，避免钳口上翘导致的工件夹持不稳。活动钳身与固定钳身之间采用导轨配合结构，配合间隙经过合理设计，既保证活动钳身滑动顺畅无卡滞，又能控制径向窜动量，避免夹紧工件时出现钳口偏斜。

　　传动部分采用梯形丝杠传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适配手动操作的低速进给场景，同时具备一定的自锁性能，当夹紧力达到作业需求后，即使撤去手轮上的操作力，丝杠也不会因为工件的反作用力出现回退，保障夹持状态的稳定性。丝杠两端通过支撑结构与固定钳身连接，轴向预留了合理的窜动间隙，避免温度变化或者加工误差导致丝杠转动卡滞，手轮连接在丝杠的外伸端，力臂长度经过匹配设计，操作人员施加较小的手动力即可输出足够的夹紧力，适配多数金属、非金属小型工件的夹持需求。

　　钳口部位单独设计了可更换的夹紧牙板，牙板表面加工有交叉网纹，能增大与工件接触面的摩擦力，降低工件被夹伤的概率同时提升夹持可靠性，当牙板长期使用出现磨损后，只需松开连接螺钉即可快速更换，无需更换整个钳身，大幅降低工装的后期维护成本。从整体尺寸布局来看，这套虎钳的钳口张开行程覆盖了常规小型零件的夹持尺寸范围，整体外形宽度、高度都控制在合理范围内，不会占用过多钳工台的操作空间，活动钳身的滑动行程全程都有导轨面支撑，即使在最大张开位置夹持工件，也不会出现钳身下垂的问题。

　　在细节结构处理上，各运动部件之间都预留了润滑脂填充空间，日常维护时只需定期在丝杠、导轨配合面涂抹润滑脂，即可长期保持操作顺畅，所有连接部位的紧固件都采用标准件，后期维修替换时无需单独定制非标零件，能有效降低运维的时间成本。整套结构的受力路径经过优化，操作人员施加在手轮上的力通过丝杠传递到活动钳身，再通过钳口板均匀作用在工件上，最终反作用力由固定钳身和工作台安装结构承担，没有应力集中的薄弱部位，长期重载使用也不易出现结构断裂或者变形问题。对于从事工装设计、钳工实训教学、小型加工工位布局的从业者来说，这套完整的装配结构能清晰展现手动虎钳的内部传动逻辑、部件配合关系、安装固定方式，可直接作为同类产品改型设计、教学演示模型搭建、工位工装选型的结构参考，帮助设计者快速理清手动夹紧类工装的核心设计要点，规避常见的结构卡滞、夹持力不足、安装适配性差等设计问题。
