巴西国旗主题拼图块造型结构设计

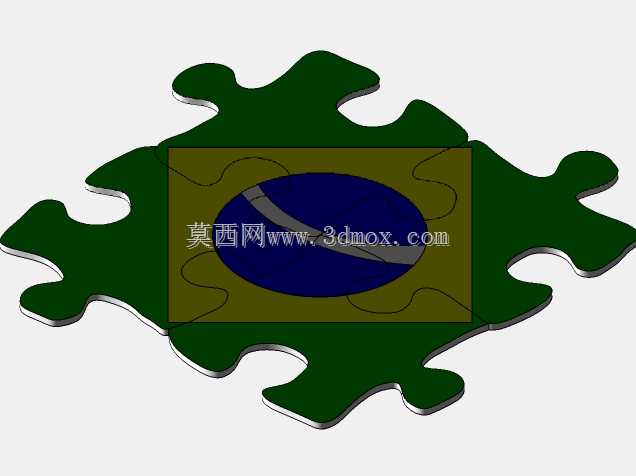

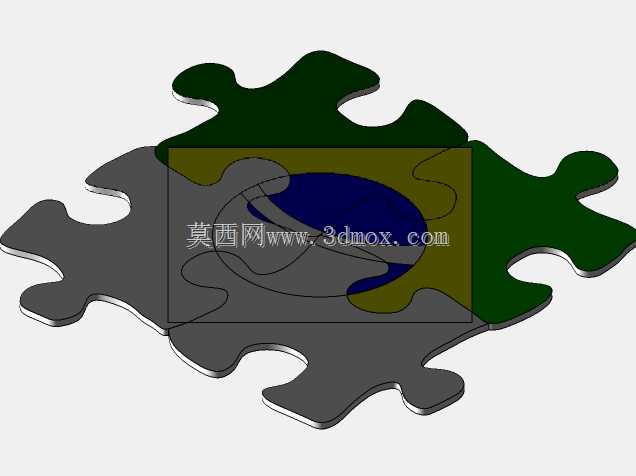

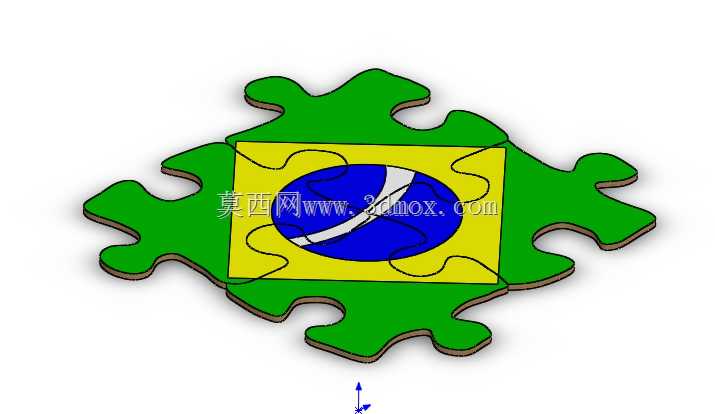

　　这款拼图块造型的文创结构件，最初的设计需求来自文创展陈与益智教具的双重场景，在实际落地中，既可以作为主题展墙的拼接单元，通过多块同规格拼图的互锁组合完成大面积主题画面的铺装，也可以作为桌面益智拼搭组件，供爱好者完成主题图案的组合拼装。从结构设计逻辑来看，整体采用经典的互锁拼图榫卯结构，四个侧边分别设置凸榫与凹槽，凸榫的外轮廓采用平滑圆弧过渡，凹槽的内轮廓与凸榫做等间隙配合设计，单边配合间隙控制在0.15mm，既保证多块拼接时的顺畅插拔，又不会因为间隙过大出现拼接后松脱错位的问题。

　　外形层面，整体外轮廓遵循标准拼图块的比例关系，主体厚度设置为8mm，边缘做0.5mm的圆角倒边处理，避免锐边划伤使用者，同时提升握持的触感。表面的图案区域采用分层结构设计，底层为绿色基底区域，对应巴西国旗的绿色底色，中间层为黄色菱形区域，顶层为蓝色天球仪与白色绶带区域，各层之间采用0.2mm的高度差做浮雕式区分，既可以通过表面喷涂实现色彩区分，也可以通过不同颜色的板材层压加工实现色彩呈现，适配激光切割、3D打印、注塑等多种加工工艺。

　　安装与拼接边界方面，单个拼图块的外接矩形尺寸控制在120mm*120mm，凸榫的突出长度为12mm，凹槽的嵌入深度与凸榫长度匹配，当多块拼图拼接为整面结构时，相邻块的图案对位公差控制在0.2mm以内，保证整体图案的连续性，不会出现图案错位断裂的问题。在实际展陈应用中，该结构件背部预留有2mm深的沉孔，可以配合磁吸件或者双面胶实现墙面固定，沉孔的位置设置在拼图块的重心位置，保证固定后不会出现倾斜偏移；作为桌面益智组件使用时，底部做0.1mm的磨砂平面处理，放置在光滑桌面时具备足够的摩擦力，不会轻易滑动移位。

　　从结构强度角度考量，凸榫与主体的连接位置做R3的圆角过渡，避免应力集中导致拼接过程中凸榫断裂，整体壁厚均匀，最小壁厚不小于3mm，无论是采用PLA材料3D打印，还是采用亚克力、椴木层板激光切割，或是采用PP材料注塑加工，都能满足日常拼搭使用的强度要求，不会出现正常使用下的结构损坏。在设计过程中，特意对图案的比例做了适配调整，将巴西国旗的元素完整适配到拼图块的中心区域，绿色区域覆盖拼图块的边缘互锁结构部分，黄色菱形的四个顶点刚好延伸到四个凸榫的根部位置，蓝色天球仪的圆心与拼图块的几何中心重合，保证单块拼图独立摆放时也具备完整的主题识别性，不需要依赖其他拼接块就能呈现完整的主题元素。

　　针对不同的应用场景，该结构还预留了拓展空间，比如在作为儿童益智教具使用时，可以在背部预留凹槽嵌入RFID芯片，配合识别设备实现拼搭过程的互动反馈；在作为商业展陈装饰时，可以在表面预留丝印或者UV打印的基准面，方便添加定制化的标识内容。拼接结构的公差设计经过反复验证，即使是不同批次加工的零件，只要按照统一的三维模型加工，都能实现顺畅互配，不需要额外的修配调整，降低了批量生产的装配成本。
