可调式自上而下安装支架调节支撑结构

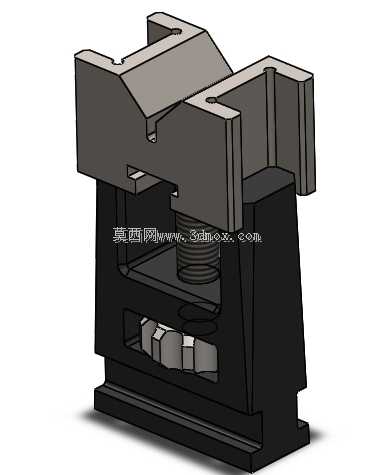

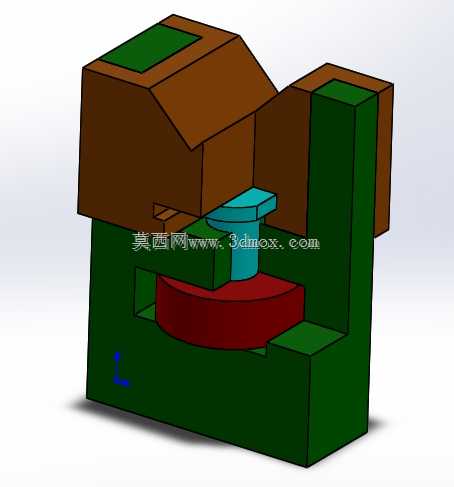

在工业装配、工装夹具搭建、生产线工位辅具配置以及小型设备安装定位的场景里，经常会遇到安装基面存在高度差、支撑位置需要随装配进度微调、上部承载件需要保持水平基准的实际需求，这类场景下如果采用固定高度的支撑块，往往需要提前打磨垫片、准备多组不同厚度的垫块来凑配高度，不仅装配效率低，后期维护调整时也需要反复拆装，很容易影响装配精度的保持性。这款可调支架调节结构，正是针对这类上下安装面之间需要高度调节、支撑定位的需求设计，核心是通过内部的螺旋传动副实现上部支撑块的上下位移调整，不需要额外准备多组垫片，只需要转动下部的调节齿圈结构，就能带动内部的螺杆升降，从而改变上部支撑面的整体高度，调整到位后可以依靠螺纹副的自锁特性保持位置稳定，不会因为持续承载出现高度回落的问题。从结构设计的逻辑来看，这款结构没有采用传统调节支座侧面开孔插入调节杆的设计，而是把调节操作的齿圈结构设置在支座下部的镂空窗口位置，操作人员不需要额外的长调节杆，直接用手或者借助小型拨杆就能转动调节齿圈，在安装空间比较局促、侧面没有操作空间的自上而下安装场景里，这种结构的操作便利性会高很多，不需要在安装基座上预留侧面操作的避让空间，只需要保证下部有手指或者小型工具的操作空间即可。上部的支撑块采用了双侧带定位卡槽的结构，不是平面式的支撑面，卡槽可以直接卡入上部被支撑件的对应导轨或者凸棱结构，不需要额外做侧向的定位固定，就能避免支撑过程中上部构件出现横向滑移，支撑块的顶面做了适配倾斜安装面的斜切结构，当被支撑件的安装面本身带有固定倾角时，不需要额外加工角度垫块，直接通过支撑块的顶面贴合就能保证接触面积，避免局部应力集中压伤构件表面。整个支座的下部采用了带凸台的安装基座，基座底面是完整的平面结构，可以直接贴合在下部安装基面上，基座上预留了对应的安装孔位，可以通过螺栓直接固定在设备台面、工装底板或者生产线的型材架上，安装边界的设计充分考虑了通用安装场景的兼容性，基座的整体轮廓尺寸控制在紧凑范围内，不会占用过多的安装空间，即使在排布比较密集的工装工位上，也不会和相邻的支撑组件、管线或者其他工装件产生干涉。在功能特性上，这款调节结构的调节行程覆盖了日常工装调整最常用的高度区间，既可以满足几毫米级的精细高度微调，保证上部构件的水平度或者安装倾角符合工艺要求，也能在一定范围内适应不同高度规格的被支撑件，减少不同规格支撑块的备货种类。内部的螺纹副采用了梯形螺纹的设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，长期承受静载荷的时候不容易出现螺纹变形，同时自锁性能也更可靠，即使在有轻微振动的生产工位上使用，也不会因为振动导致螺纹回转、支撑高度发生变化。整个结构的外壳部分采用了框架式的镂空设计，一方面可以减轻整体的重量，降低材料成本，另一方面也能方便操作人员观察内部螺纹的升降位置，判断调节的行程量，同时镂空结构也不容易积存加工过程中的切屑、灰尘，日常维护的时候只需要简单吹扫就能保持调节结构的顺畅，不会因为杂物卡滞导致调节阻力变大。从实际使用的场景延伸来看，这款结构不仅可以用在工业生产的工装支撑上，在小型设备的机脚调平、非标自动化设备的工位支撑、检测工装的定位支撑场景里也能适用，上部的卡槽结构可以根据实际的被支撑件结构做适配性的修改，不需要改动整体的调节传动结构，设计复用性很强。在建模设计的过程中，结构的各个配合面都做了对应的公差预留，上部支撑块和下部基座之间采用了导向槽配合，保证升降调节的时候不会出现偏摆，始终保持上部支撑面的位置精度，调节齿圈和内部螺杆的传动配合也做了间隙优化，调节的时候没有明显的空行程，转动手感顺畅，不会出现卡滞或者旷量过大的问题。
