皮带传动用立式双支座张紧轮结构

　　在各类带传动系统的现场运维与新设备结构设计环节，张紧轮都是直接影响传动稳定性、皮带使用寿命的核心配套部件，这款立式双支座结构的张紧轮，主要适配中心距固定、无法通过调整电机或从动轮位置来张紧皮带的传动场景，常见于小型输送线、轻工机械传动组、小型机床辅助传动单元这类安装空间紧凑、后期维护调整空间有限的设备布局中。

　　从实际功能来看，该张紧轮的核心作用是通过对皮带松边施加稳定的径向压力，抵消皮带长期运行后产生的蠕变伸长量，避免皮带打滑、跳齿、传动比失准的问题，同时能合理调整皮带段的固有振动频率，降低传动过程中皮带横向拍打产生的噪音，也能在一定程度上补偿安装过程中带轮平行度偏差带来的皮带偏磨问题。和常见的单悬臂式张紧轮不同，这款结构采用双侧立式支座支撑轮轴的设计，轮轴两端都有安装约束，能承受更大的皮带张紧反力，不会出现悬臂结构长期受力后轴端变形、轮体偏斜的问题，适配传递功率稍大、张紧力要求更高的平皮带或者窄V带传动场景。

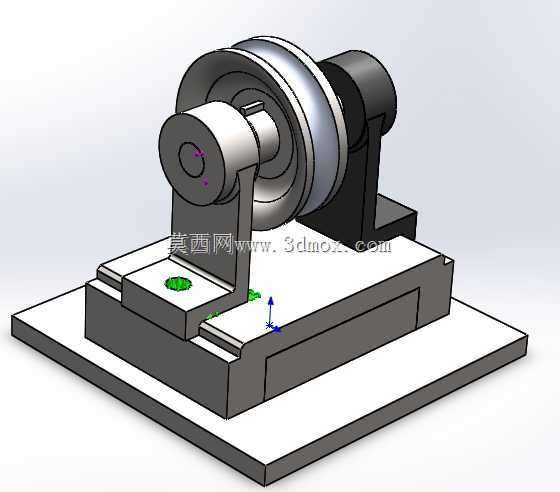

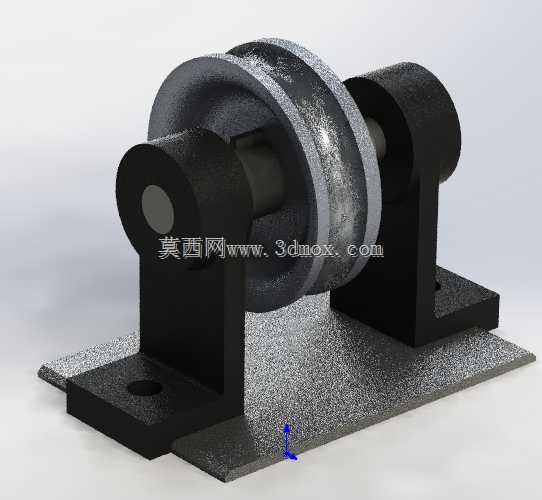

　　设计思路上，这款结构优先考虑了安装便捷性与受力合理性，底部采用整块一体化安装底板，两个L型支座垂直固定在底板上，安装时不需要现场调整两个支座的同轴度，支座与底板的连接面加工有定位止口，装配时能直接保证两侧轴承安装孔的同轴度公差，避免轮轴安装后出现别劲、转动卡滞的问题。轮体采用带轮槽的成型结构，轮槽的角度与弧度匹配对应型号皮带的截面尺寸，能保证皮带与轮面的接触面积均匀，不会出现局部应力集中导致的皮带异常磨损。轮体内部预装滚动轴承，与中间的固定轴形成转动副，轴的两端通过支座上的顶丝或者端盖实现轴向固定，轮体转动时只有轴承内圈与轴保持相对静止，转动阻力小，长期运行的磨损量更低。

　　安装边界方面，这款张紧轮的底板为矩形平板结构，四个角位置加工有沉头安装孔，安装时可以直接通过螺栓固定在设备的安装机架平面上，不需要额外设计复杂的调节支架，当然如果需要调整张紧力，也可以将安装孔设计成长圆孔，实现张紧轮整体位置的微调，适配不同伸长量下的张紧需求。整体结构的外轮廓没有突出的尖锐棱角，所有支座的棱边都做了倒角处理，安装和后期维护时不会出现刮伤皮带或者操作人员的问题。轮体的中心高度与两侧支座的高度匹配，保证轮槽的中心面与配套传动带轮的中心面处于同一平面，避免皮带运行时出现跑偏掉带的问题。

　　从实际选型适配的角度，这款张紧轮的轮体宽度可以根据所用皮带的宽度进行适配调整，轴径尺寸也可以根据实际承受的张紧力大小做等强度优化，当传动系统的张紧力需求更大时，可以适当加大轴的直径、选配承载能力更高的深沟球轴承，同时加厚支座与底板的板材厚度，提升整体结构的刚性，避免张紧力作用下底板出现翘曲变形。在日常运维中，这种双支座结构的张紧轮不需要频繁拆解维护，只需要定期在轴承位置补充润滑脂，检查固定螺栓的预紧力即可，相比悬臂张紧轮的维护周期更长，在粉尘较多、工况相对恶劣的生产环境下也能保持稳定的运行状态。另外这种一体化底板的结构，在三维建模装配时可以直接作为独立子装配体调入整体设备装配体中，不需要逐个零件拼装，能有效提升结构设计的效率，安装时也可以整体预装后再固定到设备机架上，减少现场装配的工作量。
