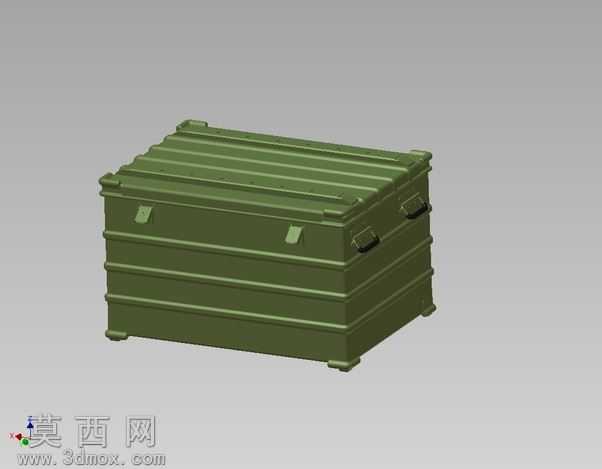

军用物资运输存储箱三维设计模型

本作品为军用物资运输存储箱的三维设计模型，建模过程中采用Autodesk Inventor完成全参数化结构搭建，首先从箱体的整体尺寸基准入手，确定箱体的长宽高比例符合军用物资周转的通用装载规格，先构建箱体的主体外壳结构，针对箱体侧壁的加强筋结构做了等距阵列处理，每一道横向加强筋的凸起高度、过渡圆角都做了精准参数约束，保证箱体堆叠时的结构承重能力。箱盖部分采用与箱体扣合的嵌套式结构设计，在箱盖与箱体的衔接位置预留了密封胶条的安装槽位，同时在箱体的四个侧边对应位置设计了快拆式锁扣结构，锁扣的转轴、卡扣咬合面都做了细节建模，还原真实锁具的开合运动轨迹，两侧的搬运把手采用内嵌式设计，避免外凸结构在运输过程中发生磕碰损坏。材质渲染阶段，整体箱体采用军绿色哑光磨砂金属材质，模拟军用滚塑防护箱的表面质感，对加强筋的棱边位置做了轻微的磨损做旧效果处理，增强模型的真实感，箱体底部的支撑脚做了防滑纹理设计，保证堆叠放置时的稳定性。设计思路上，该运输箱定位为重型物资防护周转用途，整体结构采用一体化成型的设计逻辑，减少多余的拼接缝隙，提升箱体的防水、防尘、抗冲击性能，箱体的分层加强结构能够在堆叠多层时均匀分散上部载荷，避免箱体发生形变，锁扣的对称式布局能够保证箱盖扣合后各点位受力均匀，在运输颠簸环境下不会出现松脱情况，内嵌式把手既满足人工搬运的握持需求，又不会额外占用外部空间，提升空间利用率，适配集装箱、货运车辆的标准化装载空间，模型同时导出了STEP、IGES、STL等通用格式，可适配不同三维软件的编辑需求，也可用于3D打印验证结构合理性，整体模型结构完整，细节还原度高，可作为军用物资装载、工业周转防护类箱体设计的参考案例，也可用于物流装备相关的场景演示、教学演示使用。
