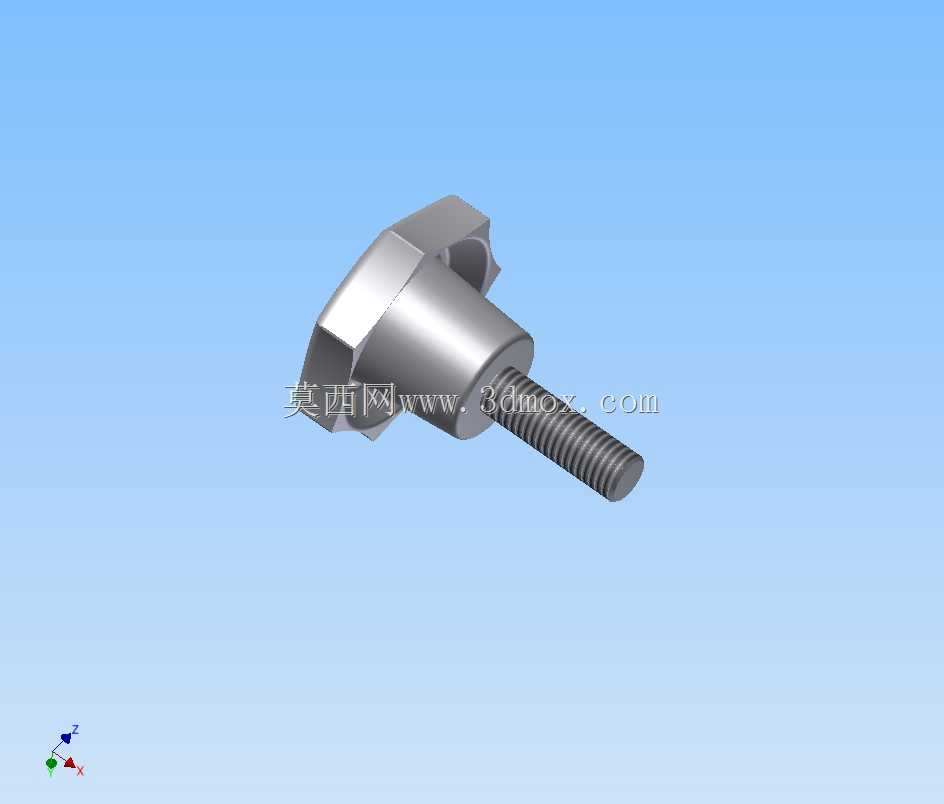

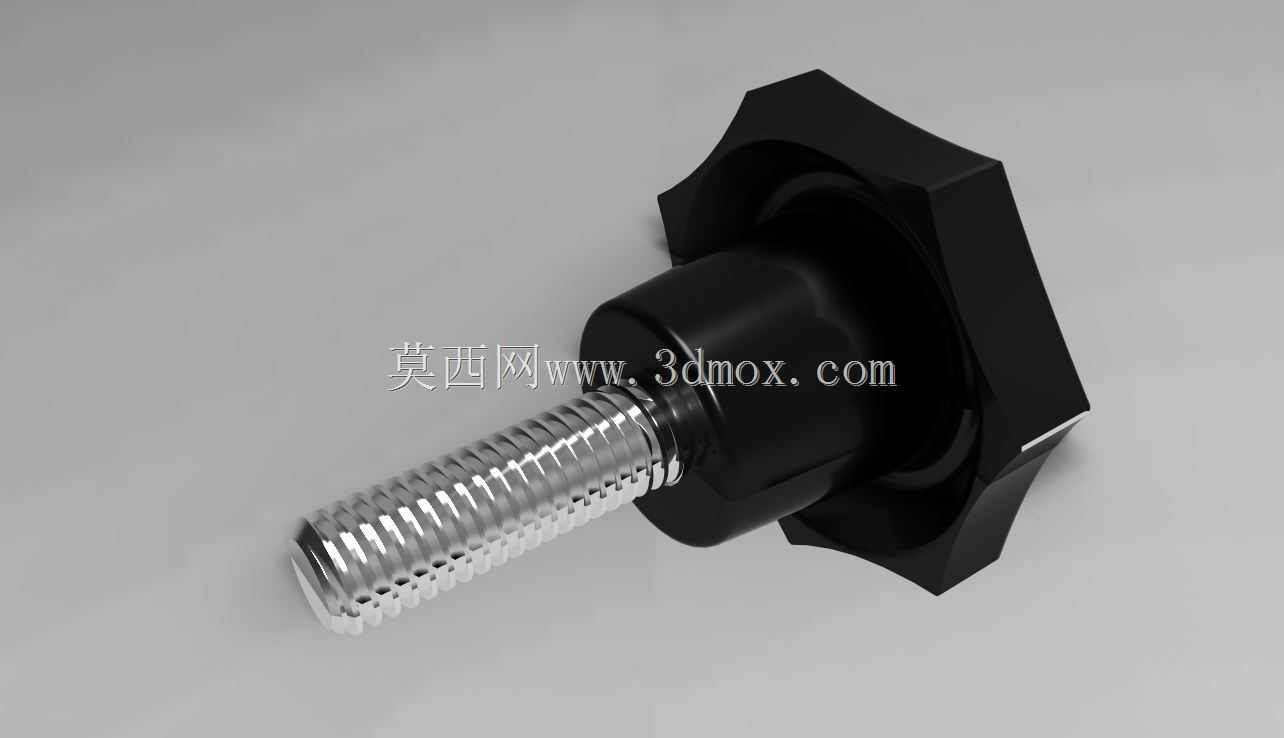

塑钢材质M8规格手拧调节旋钮结构

　　日常做设备调试、工装夹具改造的时候，经常会遇到需要频繁手动松紧、不需要借助扳手就能操作的紧固场景，这时候带一体式旋钮头的螺纹件就比普通外六角螺栓实用太多，这次建模的这款M8规格旋钮，就是针对这类手动操作场景做的结构设计。先从实际使用场景说，这类旋钮常用在小型检测设备的门板快拆、工装治具的档位调节、生产线旁工位器具的位置锁定、实验设备的面板固定这些位置，这些场景的共同特点是操作频次不低，但拧紧力矩不需要太大，操作人员不需要额外携带工具，徒手就能完成锁紧或者松开动作，比起需要螺丝刀或者扳手操作的紧固件，能省不少找工具、换工具的时间，尤其是在设备调试阶段，反复调整位置的时候，手拧操作的效率优势非常明显。

　　材质选用塑钢不是随便选的，首先旋钮头部分是操作人员直接用手接触施力的部位，塑钢的表面触感比金属温和，冬天操作不会冰手，而且塑钢的自润滑性不错，和金属安装面接触的时候不会刮掉漆面或者产生金属碎屑，在一些对洁净度有要求的装配工位、电子类产品检测工装上用，不会因为金属摩擦掉屑污染工件；另外塑钢的绝缘性能好，用在靠近弱电线路的设备面板上，哪怕线路有轻微漏电，也不会让操作人员有触电的风险，安全性比全金属旋钮高不少，当然螺纹部分还是金属材质，保证螺纹连接的强度，不会因为反复拧动出现滑牙、螺纹变形的问题，毕竟M8的螺纹要承受一定的锁紧力，全塑料螺纹的耐用度满足不了工业场景的反复使用需求。

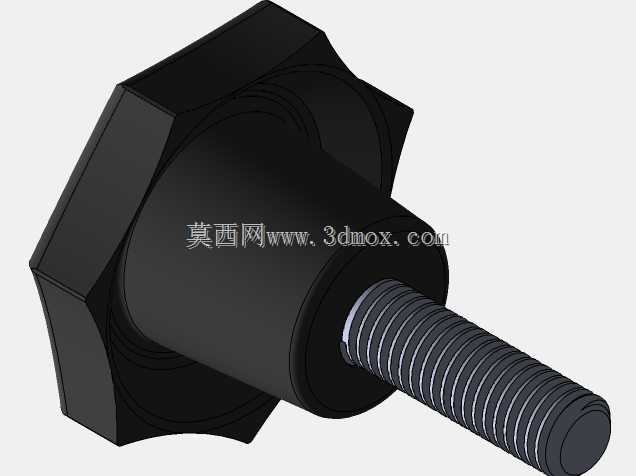

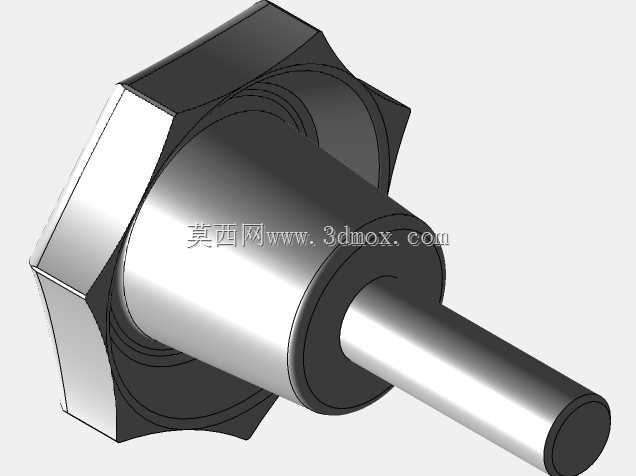

　　设计的时候首先考虑的是施力的便利性，旋钮头做了带侧翼的结构，不是光滑的圆柱面，手指捏住旋钮头旋转的时候，侧翼能提供足够的摩擦力，哪怕手上沾了一点防锈油或者车间里常见的切削液，也不会打滑拧不动；顶部的六角结构也留了余量，万一遇到需要稍微加大力矩锁紧的情况，用普通的开口扳手或者活动扳手卡住顶部六角位，就能施加更大的拧紧力，不用专门做特殊的工装来适配，兼顾了徒手操作的便捷性和需要辅助加力的兼容性。旋钮头和螺杆衔接的位置做了轴肩过渡，安装的时候轴肩端面直接压在被固定件的表面，压合面积比普通螺栓的垫片接触面积更均匀，不会因为局部压强太大压坏塑料或者薄金属材质的被固定件，也不需要额外加装平垫片，减少装配的时候的零件数量，降低物料管理的成本。

　　尺寸边界这块，螺杆部分是标准M8粗牙螺纹，长度做的是25mm规格，这个长度能适配大部分常见的薄板叠加安装场景，比如两层1.5mm厚的钢板加一层5mm厚的橡胶减震垫，总厚度不到10mm，剩下的螺纹长度足够拧入对应的螺纹孔或者配合螺母锁紧，不会出现螺纹长度不够锁不紧，或者太长拧到底之后还露一大截容易刮到操作人员、勾到管线的问题；旋钮头的外径控制在30mm以内，这个尺寸成年人的拇指和食指刚好能稳稳捏住施力，不会因为头太大占太多安装空间，也不会因为头太小捏不住使不上劲，安装的时候需要预留的操作空间也比较小，哪怕周围有其他凸起的零件、走线槽，只要旋钮周围留15mm左右的操作间隙，就能顺利完成拧动操作，对设备内部的布局空间要求不高，很多紧凑结构的小型设备里也能装得下。

　　建模的时候特意把旋钮头的边角都做了R角过渡，没有尖锐的棱角，一方面是注塑生产的时候方便脱模，减少注塑件的应力集中，不容易出现边角开裂的问题，另一方面操作人员徒手拧的时候，尖锐边角容易磨手甚至划出口子，倒圆角之后接触手感更柔和，长时间反复操作也不会硌得手疼。螺纹部分和旋钮头的嵌合结构做了埋入式的嵌件设计，金属螺杆不是简单粘在塑料旋钮里，而是在螺杆嵌入塑料的部分做了滚花和卡槽，注塑的时候塑料材料填满滚花和卡槽的空隙，冷却之后金属螺杆和塑料旋钮头牢牢结合在一起，哪怕反复施加拧紧力矩，也不会出现螺杆和旋钮头相对转动、打滑脱开的问题，耐用度能满足工业场景几千次反复操作的使用需求。实际选型的时候要注意，这类旋钮的锁紧力矩比全金属螺栓小，不能用在需要大拉力紧固的承重连接位置，比如设备的机架拼接、重型部件的吊装固定这些场景就不适用，但是在需要频繁手动操作、紧固力要求不高的辅助固定、位置调节场景里，这种塑钢旋钮的实用性和性价比都比普通紧固件高很多，安装的时候也不需要特殊的工具，对准螺纹孔拧入就行，维护更换也很方便，哪怕旋钮头损坏了，直接拧下来换个新的就能继续用，不用对安装基体做额外的加工。
