橡胶复合抗振缓冲支撑隔振件

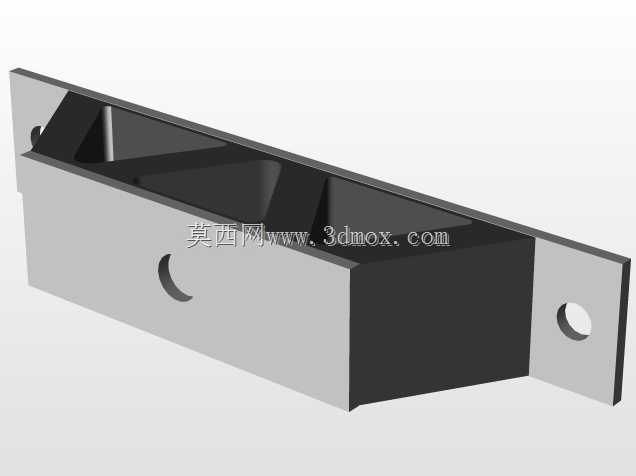

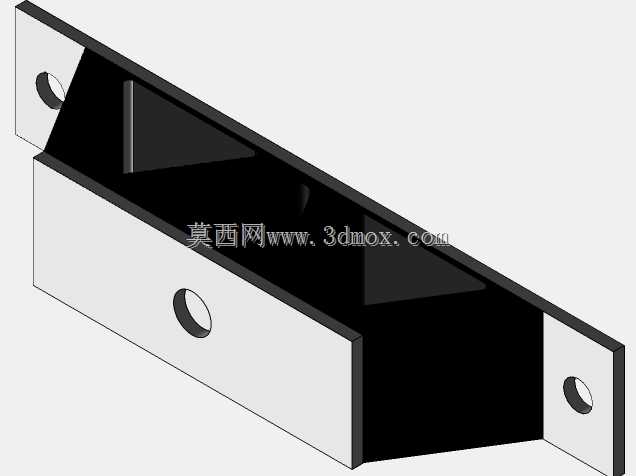

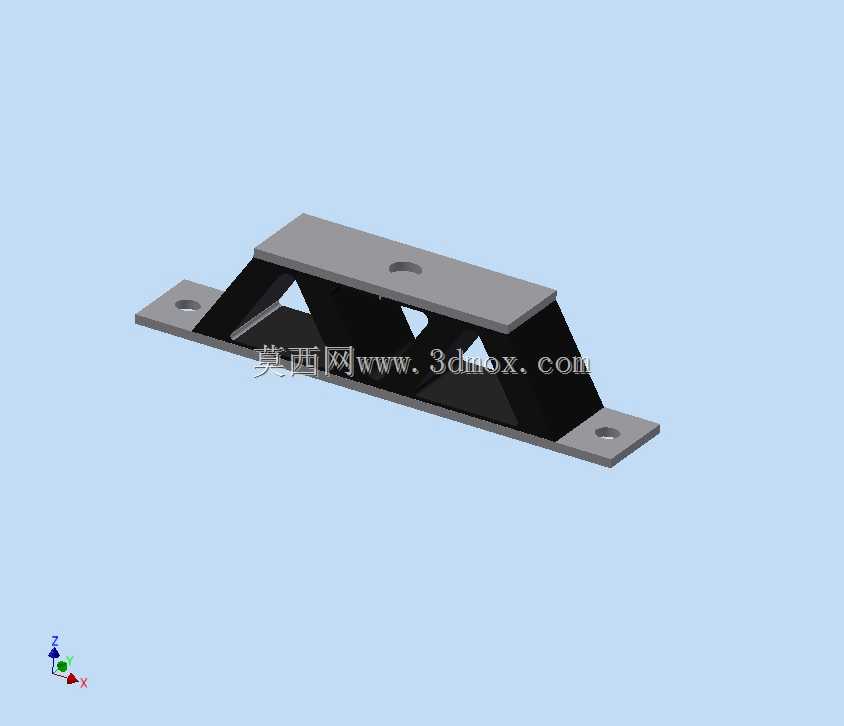

　　在工业设备的振动隔离场景中，这类橡胶复合支撑件是很常见的被动隔振元件，常被用在中小型动力设备、车载电子机柜、小型风机泵组的安装基座位置，用来阻断设备运行产生的振动向安装基础传递，同时也能抵消外部基础传递过来的冲击载荷，避免设备内部精密元器件受振动影响出现连接松动、精度漂移甚至结构损坏的问题。从结构设计来看，这个隔振件采用上下两层金属安装板夹着中间橡胶阻尼体的复合结构，上层金属板开有单处安装孔，用来和被支撑的设备底部定位连接，下层金属板两端延伸出带安装孔的翼边，能够直接通过螺栓固定在设备安装基座或者机架台面上，这种上下安装面的孔位布局，既保证了安装时的定位精度，也能让载荷均匀传递到整个橡胶阻尼体上，

　　避免局部应力集中导致橡胶过早出现疲劳损坏。中间的橡胶阻尼体做了三角镂空的筋式结构设计，不是实心橡胶块，这种设计一方面可以在垂直方向获得合适的静刚度，匹配额定垂直载荷下的变形量要求，保证支撑的稳定性，另一方面镂空结构能增加橡胶变形时的内摩擦阻尼，提升冲击能量的耗散效率，同时水平方向的刚度也能被控制在合理区间，应对水平方向的交变载荷，不会因为刚度过大导致隔振效果变差，也不会因为刚度过小出现设备侧倾偏移的问题。在实际选型使用时，首先要确认安装边界尺寸，下层安装翼边的孔位间距要和基座上的预留安装孔位匹配，上层安装板的孔位要对准设备底部的安装螺孔，避免安装时出现强制对位导致橡胶体存在预加应力，影响使用寿命。

　　垂直方向的额定承载能力要覆盖设备的总重量，同时预留15%左右的载荷余量，避免设备运行时的动载荷超过隔振件的承载上限，导致橡胶体出现不可逆的压缩变形。水平方向的抗载荷能力要匹配设备运行时的水平扰力，比如带往复运动部件的设备，水平扰力较大，就需要确认隔振件的水平刚度是否能限制设备的水平位移在允许范围内。工作温度区间也是选型时不可忽略的参数，这类丁腈橡胶材质的隔振件，常规工作温度范围在零下三十摄氏度到零上八十摄氏度之间，如果应用场景存在持续高温或者低温环境，就需要更换对应耐温等级的橡胶材质，避免橡胶出现硬化开裂或者软化变形的问题，丧失隔振性能。在三维建模过程中，这类橡胶金属复合件需要重点处理金属件与橡胶体的结合面特征，

　　要保证两者的装配贴合面完全匹配，不存在干涉或者间隙，同时橡胶部分的镂空筋位要做均匀的圆角过渡，避免应力集中点的出现，建模时还要考虑安装孔的公差配合，金属安装板上的通孔尺寸要匹配对应规格的安装螺栓，保证实际装配时的互换性。这类隔振件在实际应用中，往往是成组使用，同一台设备上安装的同规格隔振件，刚度偏差需要控制在5%以内，避免各个支撑点的沉降量不一致，导致设备出现倾斜，影响运行精度。和纯金属弹簧隔振件相比，这种橡胶复合隔振件的阻尼比更高，对高频振动的隔离效果更好，同时不会出现金属弹簧的共振驻波问题，结构也更紧凑，安装占用空间更小，适合在安装空间受限、对隔振效率要求较高的中小型设备上使用。在维护层面，这类隔振件不需要额外的润滑保养，只需要定期检查橡胶体表面是否出现裂纹、永久变形量是否超过设计阈值，如果发现橡胶老化开裂或者压缩变形超过额定变形量的20%，就需要及时更换，避免隔振失效导致设备故障。
