箱体堆叠定位用凹凸配合金属连接组件

　　在物流周转、仓储堆垛、工业箱体组装等场景中，多层箱体堆叠时的定位精度与连接可靠性一直是结构设计需要重点考量的环节，这类凹凸配合的堆叠连接组件，正是为解决箱体堆叠易滑移、对位不准、堆叠后整体稳定性不足的问题而设计的结构件。从实际使用场景来看，该组件可配套应用于周转箱、设备机箱、模块化仓储箱体的上下层对接位置，既可以在静态仓储堆垛时限制上下箱体的水平方向位移，避免堆垛倾斜塌垛，也能在短途转运、设备整体移位过程中保持层间连接的一致性，减少箱体错位带来的内部物料磕碰、设备接线拉扯断裂等问题。

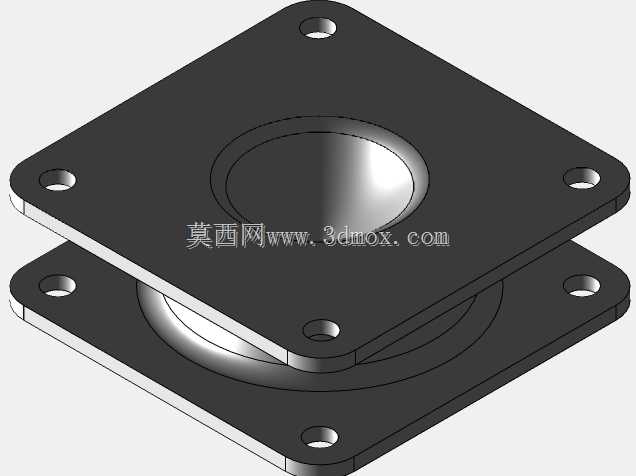

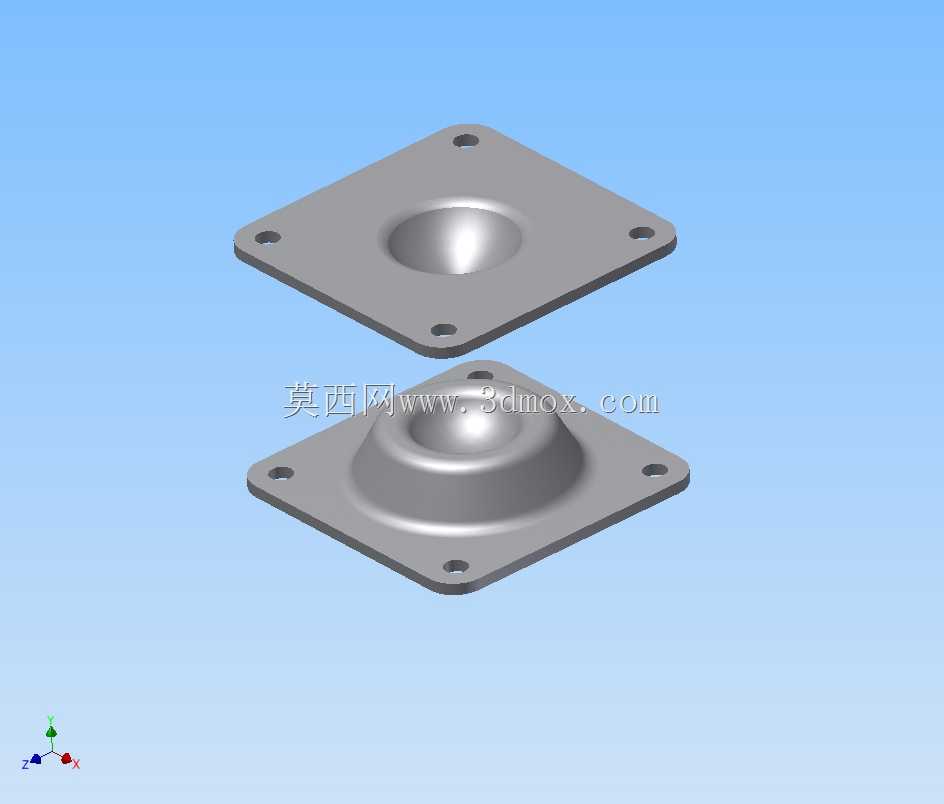

　　从结构功能特性来看，该组件采用成对配合的设计形式，其中一件为带内凹球面腔体的法兰底座，另一件为带外凸球面凸起的法兰底座，两件配合时凸面可完全嵌入凹面内，球面配合的形式具备一定的自对位能力，即使上下箱体放置时存在小范围的位置偏差，也能顺着球面弧度滑入配合位，降低人工对位的操作难度。法兰边采用方形结构，四个角位预留统一规格的安装通孔，安装时可通过螺栓、铆钉或者拉铆螺母将组件分别固定在箱体的底部与顶部对应位置，方形法兰的接触面积更大，固定后受力更均匀，不会因为局部应力集中导致箱体面板变形。

　　设计思路上，这类组件没有采用传统的销孔配合结构，而是选择球面凹凸配合，主要是考虑到实际使用中箱体堆叠往往存在一定的角度偏差，硬接触的销孔配合如果对位偏差稍大就会出现插销卡滞、无法落位的问题，而球面配合的导向角度更大，允许上下层存在3度以内的倾斜偏差，依然可以顺利完成对接。同时球面的接触面积相比圆柱销更大，堆叠承重时单位面积的压强更小，长期使用不会出现配合面压溃、磨损过快的问题，组件的金属材质也保证了足够的结构强度，能够承受多层箱体堆叠的总载荷，不会出现塑性变形导致配合失效。

　　从安装边界与尺寸适配角度来说，方形法兰的边长尺寸适配市面上多数标准周转箱、工业机箱的边角安装空间，四个安装孔的孔位间距遵循通用五金配件的安装孔距规范，不需要对现有箱体做额外的开孔改造，直接替换原有普通脚垫或者连接块即可使用。组件的凸起与凹陷高度控制在合理范围内，既保证足够的配合深度防止水平滑脱，又不会因为凸起过高占用箱体内部的有效使用空间，安装后组件突出箱体表面的高度一致，堆叠后上下箱体的面板之间可以保持均匀的间隙，避免箱体面板直接贴合造成的磨损，也能在一定程度上起到通风防潮的作用。

　　在实际选型应用时，需要根据箱体的单箱承重、堆叠层数核算组件的总载荷需求，该类组件的材质可根据使用环境选择碳钢喷塑或者不锈钢材质，碳钢材质适用于普通室内仓储场景，成本更低强度足够，不锈钢材质则适用于潮湿、有腐蚀介质的户外或者化工仓储场景，抗锈蚀能力更强。安装时需要保证上下组件的同轴度偏差控制在1mm以内，避免出现配合卡滞、受力不均的问题，固定螺栓需要加装防松垫圈，防止长期堆叠震动导致螺栓松动，影响组件的连接稳定性。这类组件相比传统的绑带、卡扣类堆叠固定方式，不需要额外的操作步骤，箱体放置时即可自动完成对位锁定，拆卸时直接吊起上层箱体即可分离，操作效率更高，也不会出现绑带老化断裂、卡扣断裂失效的问题，长期使用的维护成本更低。
