3D打印机Z轴Nema23步进电机桥接安装结构

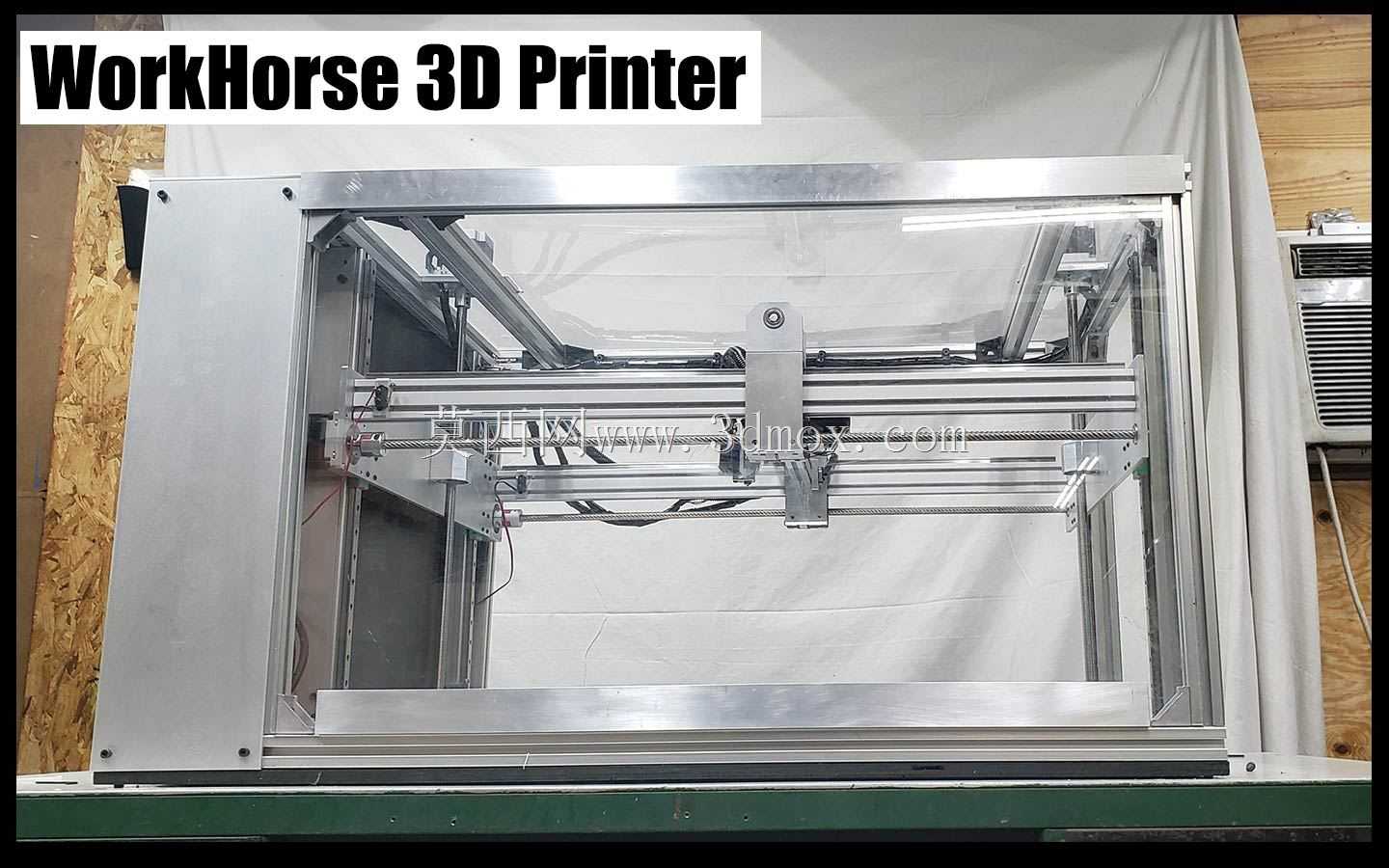

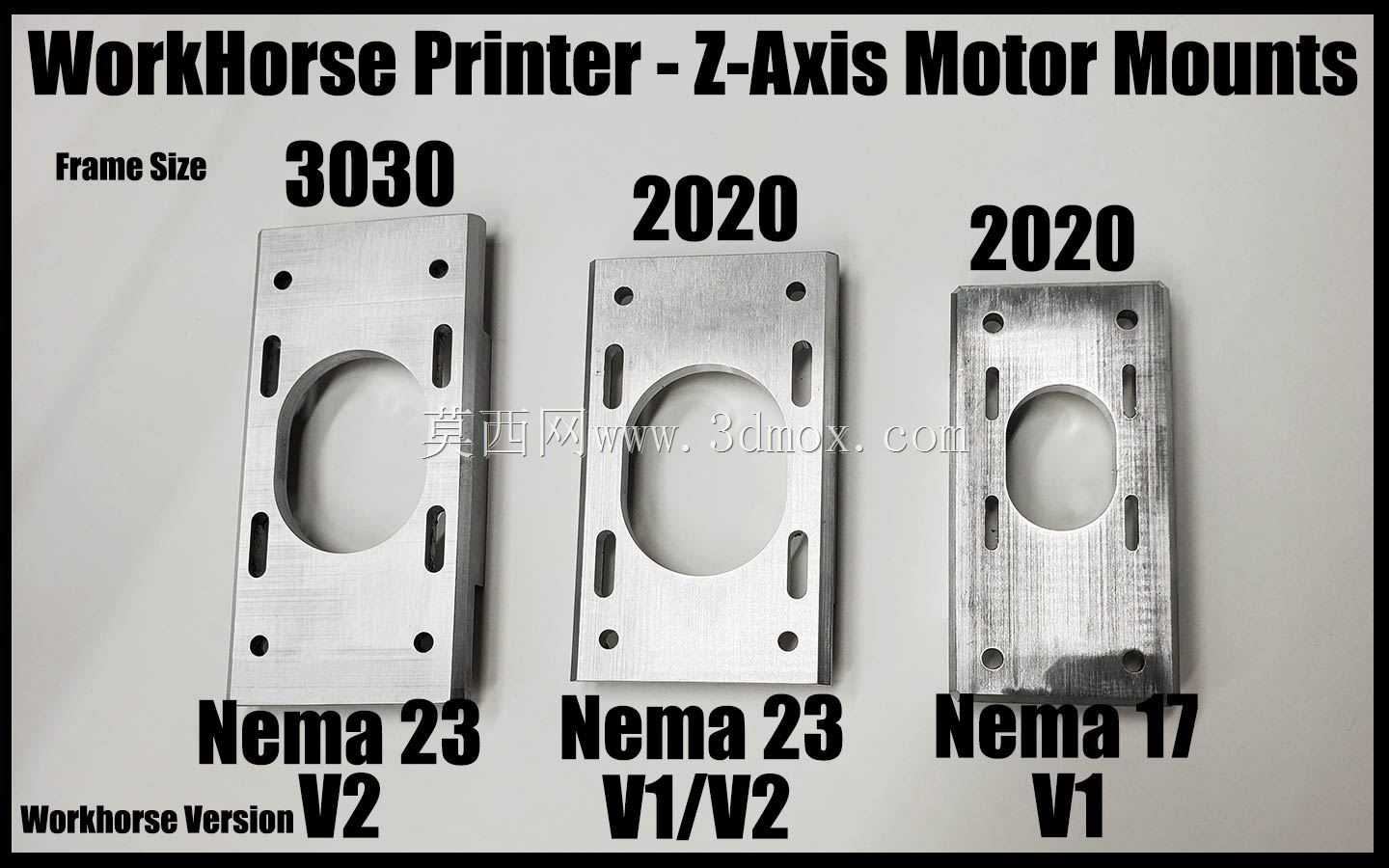

　　在桌面级大尺寸FDM 3D打印设备的结构迭代中，Z轴传动的安装刚性一直是影响大尺寸打印件成型精度的核心因素之一，尤其是采用XYZ轴丝杠固定、床身移动架构的机型，Z轴步进电机的安装方式直接决定了丝杠传动的同轴度、运行过程中的振动抑制效果，以及长时间连续打印下的结构稳定性。这套桥接安装结构，正是针对WorkHorse系列V2版本及3030规格铝型材机架挤压机型设计的Z轴Nema23步进电机安装组件，适配大尺寸DIY及半工业级3D打印设备的Z轴传动布局需求。

　　从实际应用场景来看，这类桥接安装结构主要服务于成型尺寸在300mm以上的床身移动式FDM 3D打印机，这类设备通常用于打印大尺寸工装夹具、创意产品原型、小批量定制结构件，Z轴需要承载移动热床及打印件的全部重量，运行过程中如果电机安装位存在偏斜或者刚性不足，很容易出现Z轴层纹错位、丝杠磨损加剧、打印件Z向尺寸偏差超差等问题。传统的单侧电机安装或者直接锁附在单根型材上的结构，在Z轴负载超过5kg、打印速度提升到60mm/s以上时，安装位的微形变会被逐层放大，最终反映在打印件的表面质量上，而桥接式的安装结构通过跨接两根平行的3030铝型材立柱，将电机的安装受力分散到两根型材上，大幅提升了安装基准的刚性，减少了单点受力带来的形变隐患。

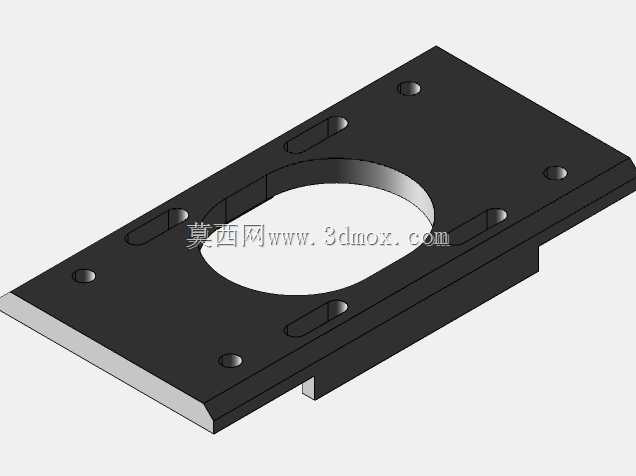

　　从功能特性上看，这套安装结构首先实现了Nema23规格步进电机的精准定位，安装孔位完全匹配Nema23电机的标准安装尺寸，电机输出轴的中心高与Z轴丝杠的安装中心高完全对齐，避免了联轴器安装时出现的别劲问题，减少了联轴器和丝杠轴承的非正常磨损。其次，桥接结构本身自带的加强筋设计，在不增加过多整体重量的前提下，提升了安装板自身的抗弯折能力，即使Z轴快速升降过程中出现急停急启，安装板也不会出现明显的震颤，保证Z轴运动的平顺性。另外，结构上预留的走线槽位和传感器安装位，可以直接适配Z轴限位开关的安装，不需要额外设计转接件，减少了整机装配时的零件数量，降低了装配调试的难度。

　　在设计思路层面，这套结构完全围绕3030铝型材机架的安装边界展开，桥接板的两端直接贴合3030型材的槽面，采用T型螺母配合螺栓锁紧，不需要对型材进行二次打孔或者焊接加工，完全兼容标准欧标3030铝型材的装配体系，方便DIY用户和设备厂商直接采购标准型材进行组装。设计过程中充分考虑了安装公差的补偿空间，电机安装孔位预留了0.2mm的间隙调节量，装配时可以微调电机的位置，保证电机轴和丝杠的同轴度控制在0.1mm以内，避免因为加工或者装配误差导致的传动卡滞问题。同时，结构的壁厚设计经过受力仿真验证，在承受10kg轴向负载的情况下，安装板的最大形变量控制在0.05mm以内，完全满足FDM 3D打印的精度要求，同时不会因为壁厚过大导致材料浪费、整机重量增加。

　　从安装边界和尺寸适配来看，这套桥接结构的整体宽度完全适配两根平行3030立柱的标准间距，也就是对应300mm成型尺寸机型的X向立柱间距，安装后不会和X轴的运动横梁、拖链、传动带等部件产生运动干涉，Z轴方向的安装位置刚好位于立柱的下端部，电机输出轴通过联轴器直接连接Z轴丝杠的下端，丝杠上端通过轴承座固定在立柱顶部，形成两端固定的丝杠支撑结构，相比单端支撑的结构，丝杠的临界转速提升了40%以上，可以支持更高的Z轴升降速度，减少打印过程中的Z轴抬升等待时间，提升整体打印效率。结构的边缘全部做了倒角处理，避免装配过程中划伤操作人员或者线材，所有的安装孔位都做了沉头设计，螺栓锁紧后不会突出安装面，不会和周边运动部件产生刮擦。

　　在实际设备运行过程中，这套桥接安装结构可以有效降低Z轴运动过程中的振动传递，电机运行产生的高频振动会通过桥接板分散到两根型材立柱上，再通过型材的整体框架结构耗散掉，不会出现单侧安装时振动集中导致的电机位共振问题，打印过程中Z轴的运行噪音可以降低5-8分贝，同时也减少了振动传导到热床导致的打印件移位、层间粘接不牢等问题。对于设备维护来说，这种桥接结构的拆装也十分方便，需要更换电机或者维护Z轴传动部件时，只需要松开桥接板两端的锁紧螺栓和电机的安装螺栓，就可以将电机连同桥接板一起取下，不需要拆解整个Z轴的立柱结构，大幅降低了后期维护的时间成本。对于三维建模从业者和设备结构设计人员来说，这套结构的设计思路也具备参考价值，即针对标准型材机架的部件安装，优先采用跨接式的安装结构分散受力，同时兼顾标准件的兼容性和装配公差的补偿空间，在保证结构刚性的前提下尽可能减少非标零件的数量，降低加工和装配的综合成本。
