Prusa i3 MK3 3D打印机喷嘴防撞限位结构

在桌面级FDM 3D打印的实际生产作业场景中，喷嘴碰撞打印平台、剐蹭已成型打印件是长期困扰设备使用者的高频故障，这类故障轻则导致打印件表面出现不可逆刮痕、首层打印偏移报废，重则造成喷嘴变形、热端结构松动甚至打印平台调平结构失准，大幅提升设备运维成本与打印失败率。尤其是Prusa i3 MK3系列设备，其原厂挤出头组件在Z轴下行过程中，若出现调平数据偏差、G代码指令异常、打印件翘边凸起等情况，喷嘴缺乏侧向与下行方向的硬限位防护，极易直接刚性接触平台表面。

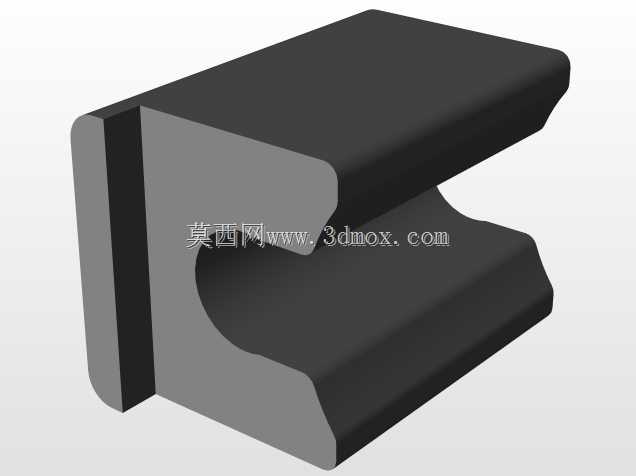

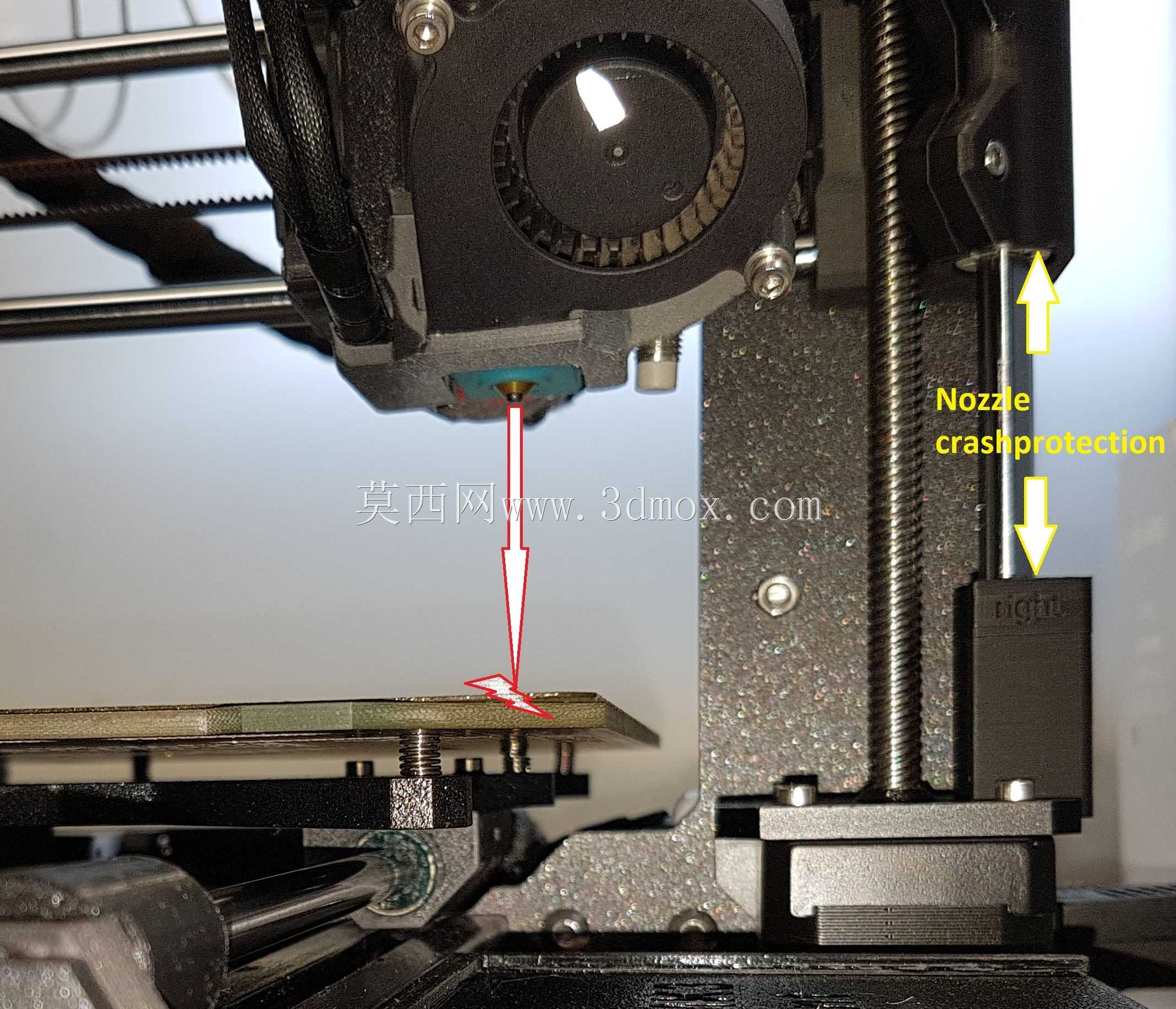

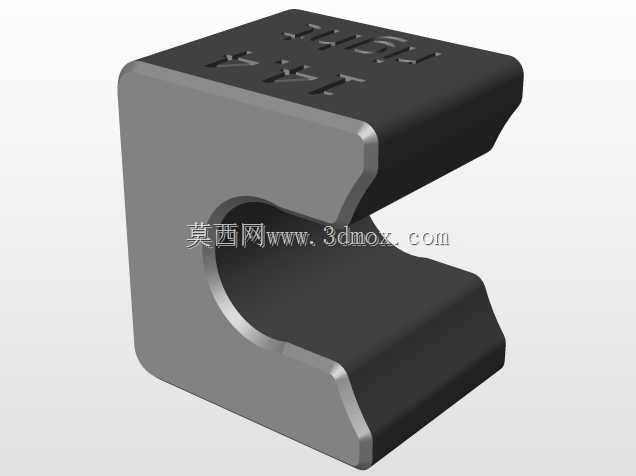

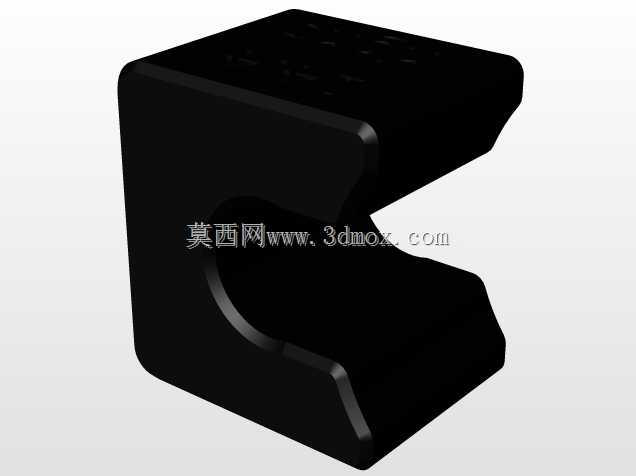

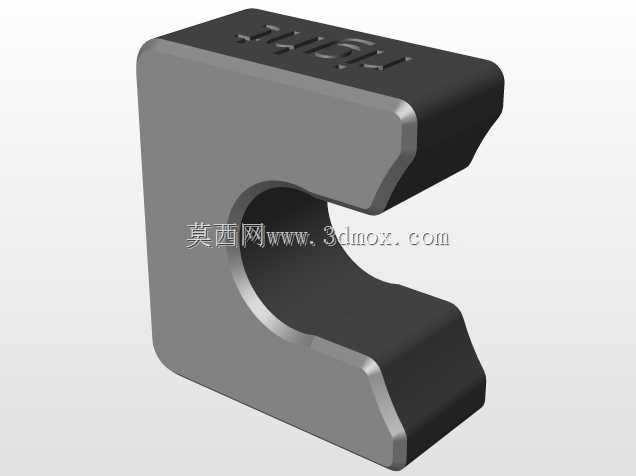

这套左右分体式的距离限位结构，正是针对该系列设备的实际使用痛点设计，核心作用是在喷嘴接近打印平台的临界位置，通过结构件的硬接触提前触发Z轴的物理限位，避免喷嘴直接与平台或打印件发生刚性碰撞。结构采用左右对称的分体式布局，分别安装在挤出头热端组件的两侧安装位，安装时无需对原厂设备的主体结构进行打孔、切削等破坏性改装，可直接依托原厂挤出头的现有安装螺孔完成固定，适配原厂挤出头的安装基准，不会干涉原有散热风扇、自动调平传感器、挤出送丝机构的正常运行空间。

设计过程中优先考虑了安装边界的适配性，结构件的上部安装段预留了足够的高度调整余量，默认状态下结构下端面与喷嘴尖端的高度差为8.4mm，使用者可根据自身设备的实际调平状态、常用打印平台的材质厚度（如柔性PEI板、玻璃平台、美纹纸粘贴层的厚度差异），通过增减调整垫片、微调安装高度的方式，改变限位触发的临界距离，确保限位触发时机刚好处于喷嘴接触平台前的安全间隙内，既不会因为限位距离过大导致Z轴零点偏高、首层打印粘接不牢，也不会因为限位距离过小失去防撞保护作用。

结构的侧向轮廓做了避空设计，在X轴左右移动到打印平台边缘位置时，不会与设备的X轴导轨端部、Z轴丝杆安装座、框架型材发生运动干涉，全行程移动过程中结构件的活动范围完全处于原有设备的安全运动包络内。结构下端的接触端面做了小面积的平面处理，接触平台时的压强控制在合理范围内，长期反复接触也不会刮伤平台表面的涂层，同时接触过程中不会产生额外的碎屑污染打印平台。

在日常打印作业中，这套结构可覆盖多类易触发碰撞的场景：比如自动调平过程中传感器数据异常导致Z轴下行超程时，限位块会先接触平台阻止喷嘴继续下行；打印大尺寸平面件出现边缘翘边时，喷嘴移动到翘边位置前，限位块会先接触翘边部位，避免喷嘴直接剐蹭翘边部位带飞打印件；更换不同厚度的打印平台后若忘记重新校准Z轴零点，结构也能提供基础的物理防护，降低操作失误带来的硬件损坏风险。

从结构强度角度考虑，该限位结构采用等壁厚的轻量化设计，在满足反复接触冲击强度要求的前提下，尽可能降低自身重量，不会额外增加X轴运动组件的负载，避免X轴运动惯量提升导致的打印精度下降、丢步等问题。结构的安装定位面与挤出头的安装基准面做了贴合设计，安装后不会出现松动偏移，长期使用过程中限位尺寸保持稳定，无需频繁校准调整。
