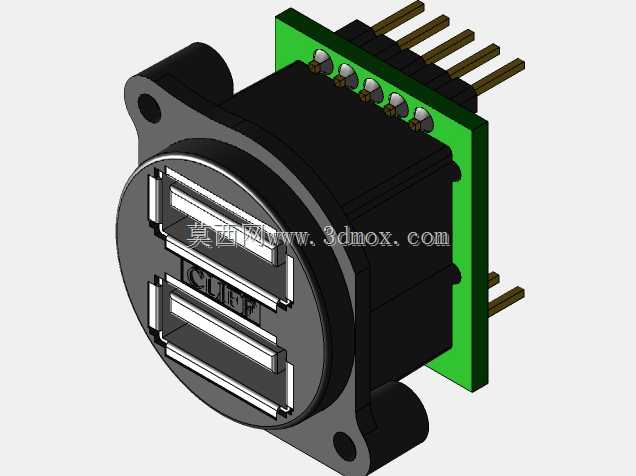

双口USB-A卡侬式面板安装连接器

　　在专业音视频设备、工业测控机柜、户外移动电源柜这类需要频繁插拔USB外设、同时对接口固定强度有较高要求的场景里，常规直插式USB母座往往存在固定不牢、插拔多次后松脱、面板开孔适配性差的问题，这款双USB-A卡侬型嵌入式连接器，就是针对这类痛点做的结构整合设计。从实际使用场景来看，它常被用在舞台灯光控台、专业功放面板、工业设备的外置调试接口区，替代传统零散布置的多个USB母座，依托卡侬接口成熟的法兰安装结构，实现接口的稳固固定，同时兼顾多设备同时接入的需求。

　　产品的核心功能是在标准卡侬安装位上集成两个USB-A型母座，实现两路USB信号的对外转接，内部的插针直接焊接在配套的PCB载板上，载板上预留了直插式排针，可直接和设备内部的主控板通过排线或者直插方式连接，省去了零散接线的工序，也能避免手工接线带来的虚接、信号干扰问题。接口前端的金属卡侬外壳做了圆角处理，和面板贴合的面做了平整铣边，安装后和面板的缝隙可以控制在0.2mm以内，既可以提升设备外观的整体性，也能阻挡灰尘从接口缝隙进入设备内部。两侧的安装耳带标准安装孔，适配行业通用的卡侬接口开孔尺寸，不需要重新定制面板开孔，替换原有卡侬接口或者同规格接插件时可以直接适配，大幅降低面板改造成本。

　　从设计思路上看，这款连接器没有重新开发全新的安装结构，而是沿用了音频领域已经应用数十年、可靠性经过充分验证的卡侬法兰安装结构，把成熟的机械固定结构和通用的USB数据接口做整合，既保证了安装强度，也降低了用户的适配成本。内部结构上，两个USB母座做了上下堆叠布置，充分利用卡侬接口的圆形内部空间，两个接口的中心距做了合理预留，即使两个USB公头同时插入，也不会出现外壳干涉的问题，插拔操作时手指有足够的操作空间，不会出现相邻接口互相遮挡的情况。尾部的排针做了等长设计，焊接时可以保证每个引脚的焊锡量均匀，过波峰焊时不会出现引脚虚焊、连锡的问题，适合批量生产时的自动化焊接工序。

　　尺寸与安装边界方面，前端法兰盘的外径和标准D型卡侬接口完全一致，面板开孔只需要按照常规卡侬座的开孔尺寸加工即可，安装耳的孔位间距也和通用卡侬座保持一致，安装时从面板正面推入，背面用配套的卡圈或者螺丝固定即可，不需要额外设计固定结构。连接器本体的尾部深度控制在合理范围内，不会占用设备内部过多的纵深空间，即使是内部空间紧凑的小型控台、便携设备，也能顺利安装。尾部排针的伸出长度做了优化，既可以直接插在主板对应的排母上，也可以根据布线需求焊接排线，适配不同的内部走线方案。接口的插拔寿命按照工业级接插件的标准设计，插拔次数可以满足设备全生命周期的使用需求，不会因为频繁插拔导致母座内部弹片松脱、接触不良。金属外壳做了导电氧化处理，既可以提升外壳的抗腐蚀能力，也能实现外壳和设备面板的可靠接地，屏蔽外界电磁干扰，保证USB信号传输的稳定性，在电磁环境复杂的工业现场、舞台周边强电设备密集的场景下，也能稳定传输数据，不会出现信号中断、传输错误的问题。
