带开关双极IEC C14电源输入插座结构

　　在各类台式电子设备、小型工业控制终端、桌面型测试仪器的供电回路设计中，集成电源开关的IEC C14输入模块是极为常见的进线端组件，这类部件直接承担设备市电接入、回路通断控制的基础功能，其结构可靠性直接影响整机供电稳定性与安规合规性。从实际工程应用来看，这类集成式插座模块替代了传统分离式插座加外置开关的组合方案，能够大幅缩减设备进线端的面板占用空间，减少内部接线节点，降低装配环节的接线错误率，在小体积桌面设备、紧凑型工控装置的结构设计中应用占比极高。

　　该部件的功能设计围绕市电接入的核心需求展开，主体集成了标准IEC C14公座接口，匹配通用的C13品字电源线缆，可直接适配全球主流地区的250V级市电供电场景，额定通流能力覆盖10A常规负载需求，完全满足中小型电子设备、小型机电装置的供电容量要求。模块自带双极电源开关，可同时切断火线与零线回路，相比单极开关具备更高的安规性能，在设备断电维护时能够完全断开市电输入回路，避免单极断开可能带来的零火线反接触电风险，符合多数地区的电子设备安规设计要求。

　　从结构设计思路来看，该模块采用一体化基座设计，主体基座采用阻燃耐高温的工程绝缘材质，所有带电接触部件完全包裹在绝缘基座内部，外部仅露出接口插合面、开关操作端与安装固定结构，带电部件与设备金属壳体之间的爬电距离、电气间隙均满足安规标准要求。接触件采用高弹性铜合金材质，表面做镀镍防氧化处理，既保证长期插拔后的接触压力稳定，避免接触电阻过大导致的接头发热问题，也能抵御常规使用环境下的氧化锈蚀，延长部件使用寿命。开关部分采用跷板式结构，操作手感清晰，通断位置有明确的档位反馈，开关触点采用银合金材质，具备一定的抗电弧烧蚀能力，可承受常规负载下的通断电弧冲击，避免长期使用后触点粘连失效。

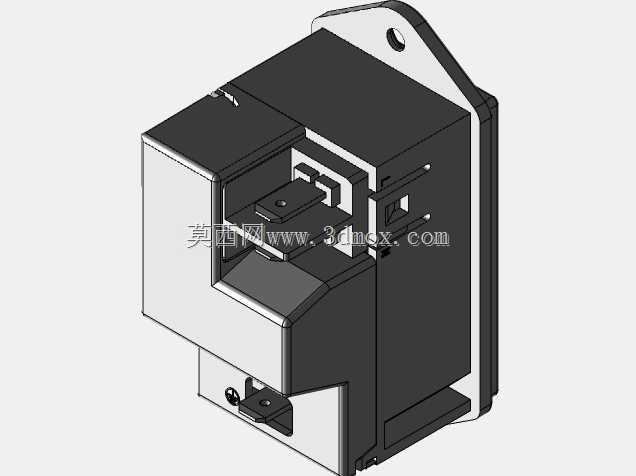

　　安装边界与外形尺寸方面，该模块采用法兰式安装结构，基座上方带有带安装孔的固定耳，可直接通过螺丝固定在设备壳体的面板开孔上，安装孔位间距符合行业通用规格，无需额外定制安装支架即可适配多数标准面板开孔。模块整体外形为方正的块状结构，插合面朝向面板外侧，开关操作按钮与C14接口并排布置在同一操作面，用户插拔电源线与操作电源开关的动作可在同一区域完成，操作逻辑符合常规使用习惯。模块尾部为接线端，采用螺丝压接式接线端子，可直接连接设备内部的供电导线，接线端带有防误触的绝缘挡板，避免装配后接线端裸露带来的短路风险。模块整体深度尺寸经过优化，不会占用过多设备内部的纵深空间，在壳体厚度有限的紧凑型设备中也能顺利安装，不会与内部的PCB板、结构支架产生干涉。

　　在实际选型与结构适配过程中，这类集成模块的设计需要重点关注几个工程细节：一是插座接口的插拔力需要控制在合理区间，既要保证电源线插入后不会因为设备移动、线缆拉扯出现松脱，也要避免插拔力过大导致用户操作困难；二是开关的操作行程与按压力度需要适配面板操作场景，按压力度过大会导致操作手感生涩，过小则容易出现误触断电的问题；三是基座的阻燃等级需要满足对应设备的安规要求，在出现内部故障打火时能够阻止火焰蔓延，避免引发安全事故。从三维建模的角度来看，这类部件的模型需要准确还原接口的插合尺寸、安装孔位坐标、开关操作面的突出高度、尾部接线端的空间位置，才能在整机结构设计中完成准确的干涉检查，避免实际装配时出现面板开孔不匹配、内部部件与插座模块干涉、接线端操作空间不足等问题。这类集成电源输入模块的结构设计经过多年的行业应用验证，已经形成了较为成熟的标准化方案，不同厂商的同规格产品在安装尺寸上基本保持通用，在设备结构设计时选用这类标准化部件，能够大幅缩短研发周期，降低供应链采购成本，同时提升整机产品的供电可靠性。
