建准80毫米规格交流散热轴流风扇

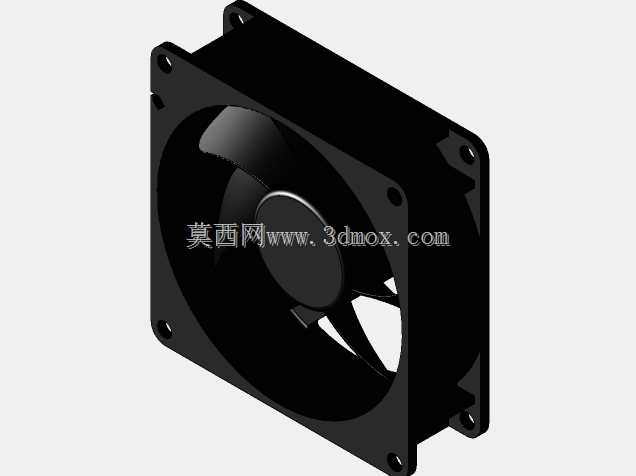

　　在工控机箱、服务器机柜、台式PC主机、大功率变频驱动装置这类需要持续带走元器件积热的场景里，80mm规格的轴流散热风扇是装机选型里出镜率极高的部件，这次还原的建准MA2082HVL型号，就是这类应用里非常典型的一款交流供电散热单元。做这类风扇的三维建模时，首先要卡准的就是安装边界尺寸，80mm见方的外框是行业通用的安装孔位基准，四个角的固定孔中心距严格对齐71.5mm的通用标准，孔位做了沉台设计，适配M4规格的自攻螺丝或者减震胶钉安装，整体厚度25mm，属于标准8025风扇的厚度规格，不管是替换旧设备的故障风扇，还是给新设计的散热风道做预装选型，这个尺寸都能直接适配市面上绝大多数80mm风扇位的安装空间，不会出现干涉机箱内部走线、

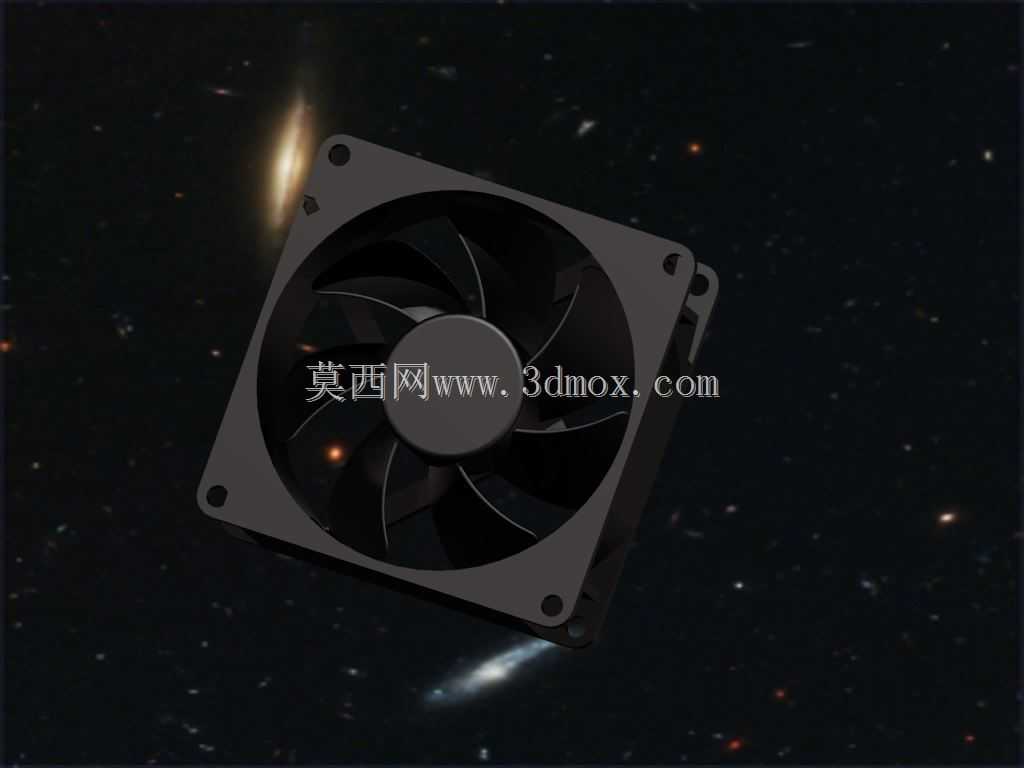

　　挡到内存插槽或者电容元件的问题。从功能特性来看，这款风扇采用230V交流直接供电的设计，不需要额外搭配直流降压模块，在工业机柜、老式台式主机、小型配电柜这类直接取市电的设备里，能省去额外的电源适配环节，降低布线复杂度。3200转的额定转速下，风量输出能满足单颗CPU满载、单块工控板卡持续运行的散热需求，4.6瓦的额定功耗在同规格交流风扇里属于偏低的水平，长期运行的能耗表现更稳定，32分贝的运行噪音控制，放在办公场景的台式主机里不会产生明显的风噪干扰，放在工业机柜里也不会额外增加车间的噪音负担。建模过程中，扇叶的曲面是还原的重点，这款风扇采用七叶后掠式扇叶设计，叶根到叶尖的扭角做了渐变处理，叶根处扭角更大，

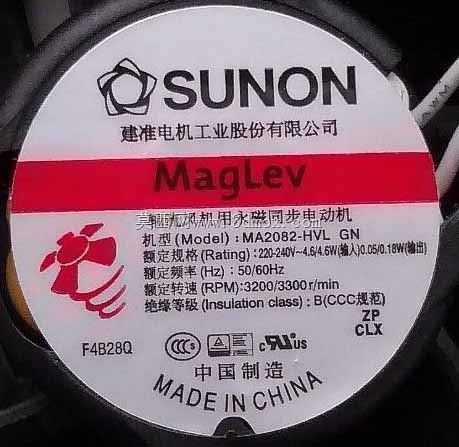

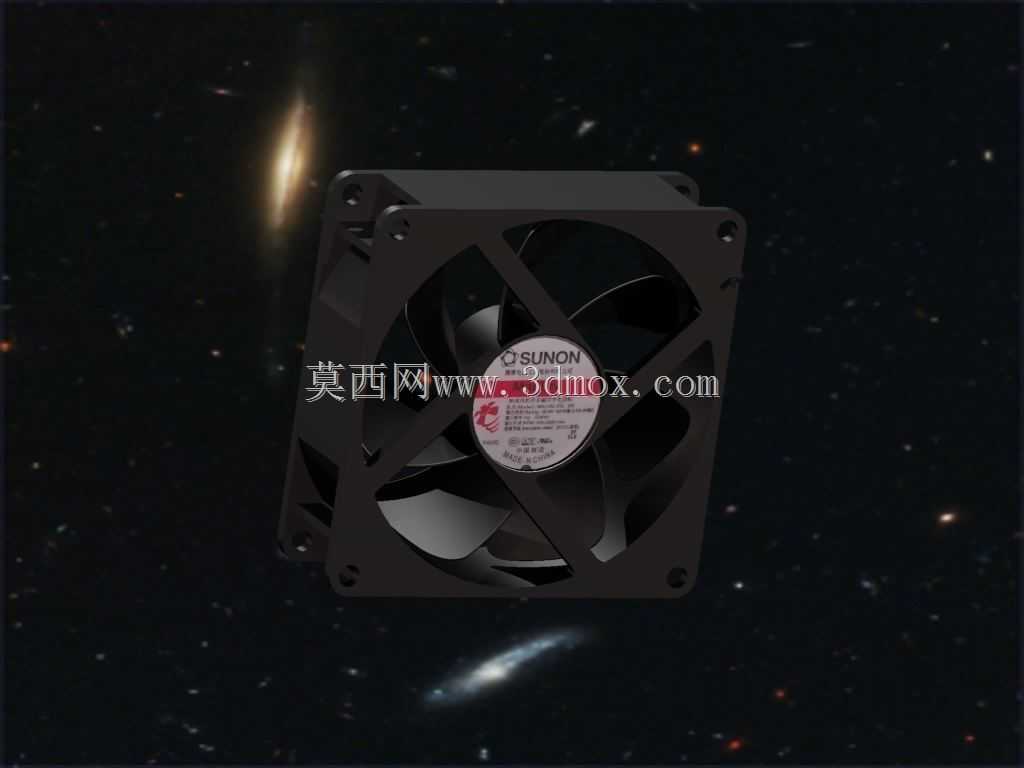

　　能在相同转速下提升进风侧的风压，叶尖处扭角收窄，减少叶尖切风产生的涡流噪音，扇叶和外框之间的间隙控制在1mm以内，既避免扇叶转动时蹭到外框产生异响，又能减少间隙处的漏风损失，提升风道的送风效率。外框的四个边角做了R3的圆角过渡，没有尖锐的直角棱边，安装时不会划伤操作人员的手部，进风侧的框体做了一圈导流唇边，能引导进风气流更平顺地进入扇叶做功区域，减少进风紊流带来的效率损失。风扇中心的电机端盖部分，还原了原厂的标签标识区域，端盖和外框之间通过四根径向的加强筋连接，加强筋的截面做了流线型处理，避免阻挡出风气流，同时保证外框的结构强度，即使安装时螺丝拧得稍紧，也不会出现外框变形卡滞扇叶的问题。出线位置设在框体的侧边，做了防拉扯的线卡结构，

　　能承受一定的外力拉扯，避免接线处松脱导致风扇停转。从实际选型的角度来说，这类80mm交流风扇的适配场景非常广，除了常规的CPU散热，还可以用在小型功放设备、激光打印机的散热风道、小型UPS电源的通风位、嵌入式工控机的侧壁通风位，建模时还原的所有安装尺寸、外形细节，都能直接用来做设备的散热风道干涉检查、安装位的结构适配验证，不需要再额外测量实物尺寸，能大幅缩短结构设计阶段的选型验证周期。做结构设计时，很多工程师容易忽略风扇的接线空间预留，这款模型也还原了出线端的线材长度基准和线径尺寸，在做机箱布线设计时，可以提前预留好走线槽的位置，避免线材被扇叶打到、或者被其他结构件挤压破损。另外，风扇的四个安装孔位是通孔设计，没有内嵌铜螺母，安装时要注意螺丝的拧入深度，不能顶到扇叶的转动区域，这一点在建模时也做了对应的深度标注提示，能避免设计阶段出现安装干涉的低级错误。扇叶的动平衡结构也在模型里做了还原，叶尖位置的小切角是原厂做动平衡校正时的调整位，这个细节的还原能让模型的外观还原度更高，也能帮助刚接触散热部件设计的工程师理解轴流风扇的动平衡校正思路。
